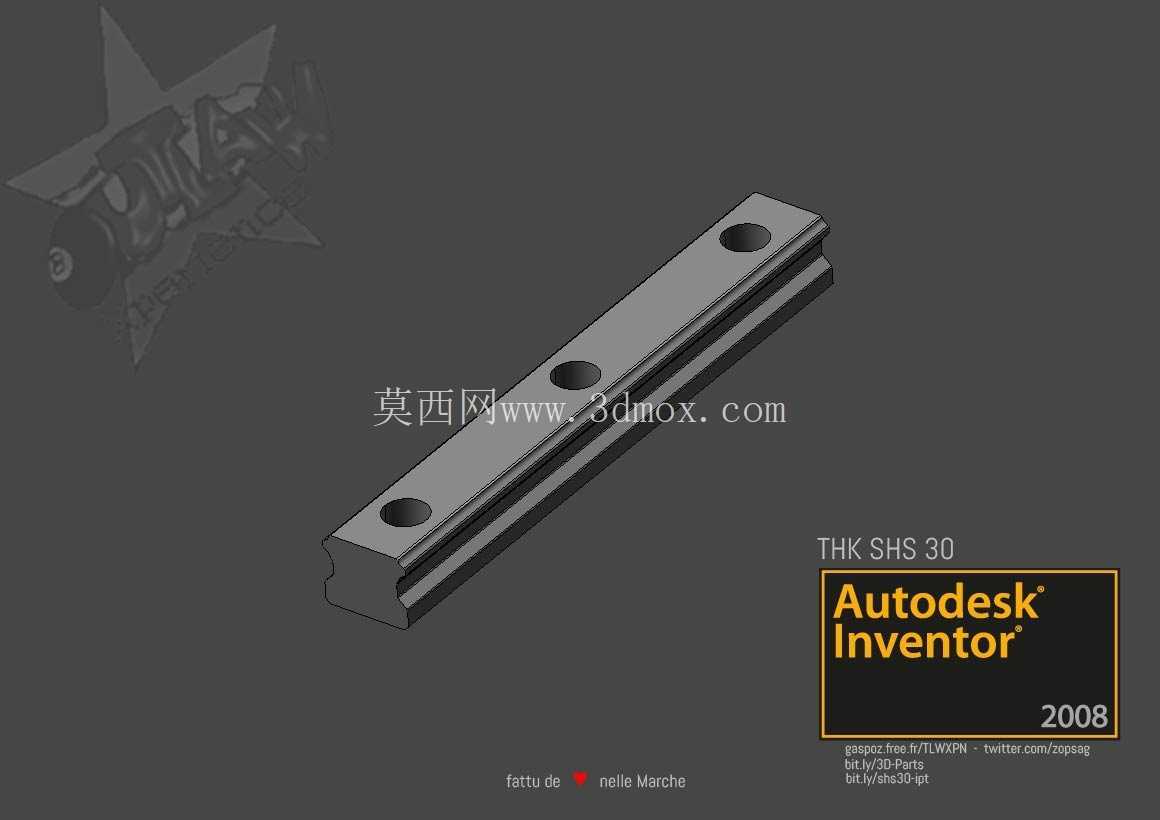

THK SHS30参数化滚柱直线导轨结构

在自动化生产线、精密机床、半导体检测设备这类对直线运动导向精度有严苛要求的场景里，滚柱式直线导轨的选型与适配一直是结构设计环节的核心工作之一，本次呈现的SHS30规格参数化导轨结构，正是面向这类高精度直线传动场景搭建的可调整三维结构，能够直接适配不同行程需求的设备布局设计。从实际设备运行逻辑来看，这类导轨的核心作用是为运动部件提供高刚性、低摩擦的直线运动导向基准，相比滚珠式导轨，滚柱结构的接触面积更大，能够承受更高的径向与倾覆力矩，在重载切削设备、大行程桁架机械手、高精度检测平台的传动结构中，能够有效降低运动过程中的形变，保证长期运行的位置精度稳定性。

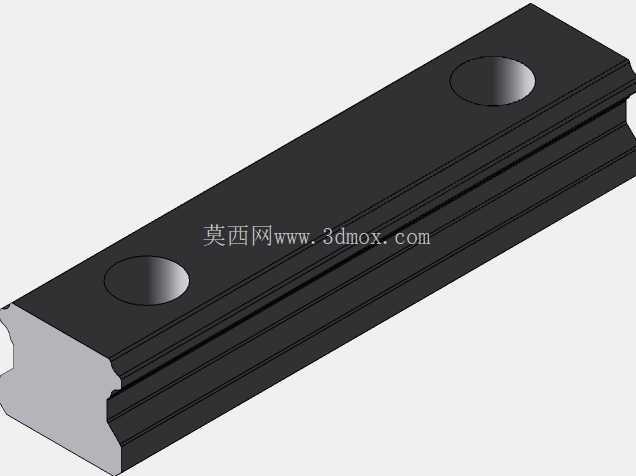

在结构设计的思路上，该导轨采用全参数化的逻辑搭建，核心调整维度围绕沉孔位置、导轨长度、安装孔数量三个核心变量展开，设计过程中遵循THK标准导轨的安装尺寸规范，首尾端沉孔到导轨端面的距离固定为20mm，相邻安装孔的中心距保持80mm的标准间距，安装孔数量最少设置为2个，能够适配从短行程滑台到长行程龙门结构的不同安装需求。设计时没有采用固定长度的建模方式，而是将孔位参数与导轨总长做关联约束，调整孔位数量时导轨长度会自动匹配计算，同时首尾安装孔的位置始终保持标准边距，不需要设计人员反复核对安装边界尺寸，能够大幅缩短非标设备设计阶段的导轨选型与建模时间。

从外形尺寸与安装边界来看，该导轨宽度、高度尺寸完全遵循SHS30系列的标准规格，安装沉孔的孔径、深度适配标准内六角螺栓的安装尺寸，导轨安装面的平面度要求、侧边定位基准的尺寸公差都在建模时做了对应预留，设计人员在进行设备布局时，可以直接调用该模型与配套滑块做装配校验，不需要额外核对安装干涉问题。导轨的滚道面采用圆弧等截面结构，与滚柱的接触线符合标准THK导轨的接触角设计，能够保证运行时滚柱的受力均匀，避免局部应力集中导致的导轨早期磨损。在实际设备装配场景中，这类参数化模型能够直接导出工程图用于安装底板的孔位加工，孔位位置精度与标准导轨完全匹配，不会出现安装孔错位的问题。

从应用适配性来看，该导轨结构可以覆盖绝大多数需要高精度直线导向的工业场景，在数控加工中心的Z轴进给结构中，其高刚性特性能够承受切削过程中的振动与冲击，保证刀具进给的位置精度；在平板显示行业的搬运机械手中，其低摩擦、运行平顺的特性能够保证玻璃基板搬运过程的稳定性，避免高速运动时的抖动导致基板破损；在光伏组件的层压设备中，其长行程适配能力可以满足大尺寸组件的输送导向需求，同时重载能力能够支撑层压过程的压力负载。建模过程中对导轨的安装基准面、侧定位面都做了明确的特征区分，设计人员在装配时可以快速匹配安装面的配合约束，不需要额外查找导轨的安装尺寸手册，同时参数化调整的特性可以让设计人员根据设备的实际行程快速修改导轨长度，不需要重新绘制导轨的三维特征，有效提升结构设计的效率。需要注意的是，在调整导轨长度参数时，需要保证安装孔数量与行程的匹配性，避免出现孔位间距超出标准范围导致的安装刚性不足问题，同时导轨首尾的伸出长度需要保持在标准范围内，避免悬臂过长导致运行时的导轨形变。
