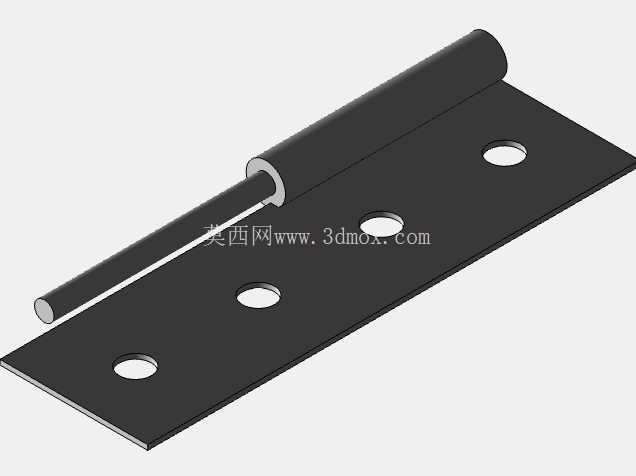

三英寸折弯式金属合页连接结构设计

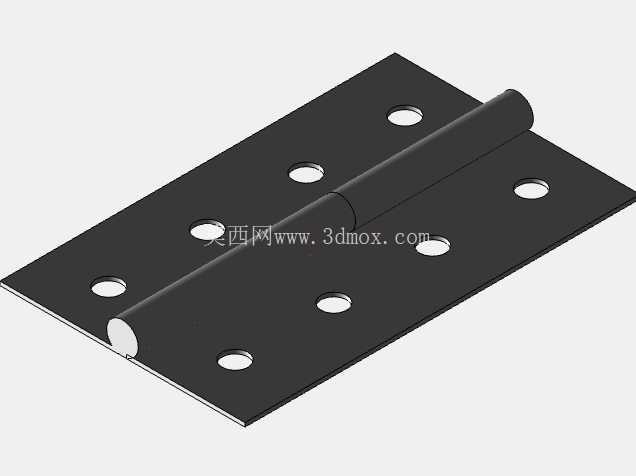

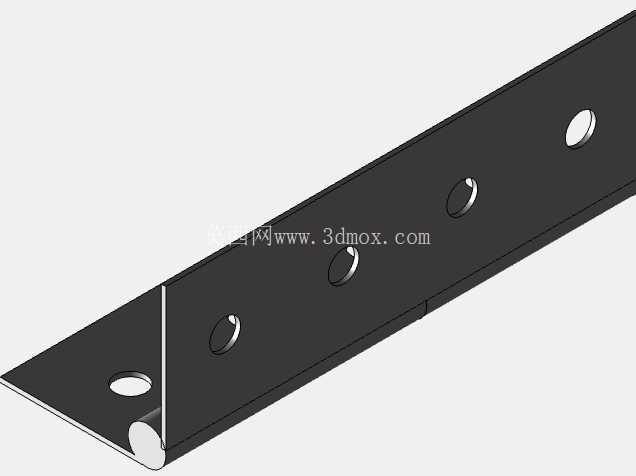

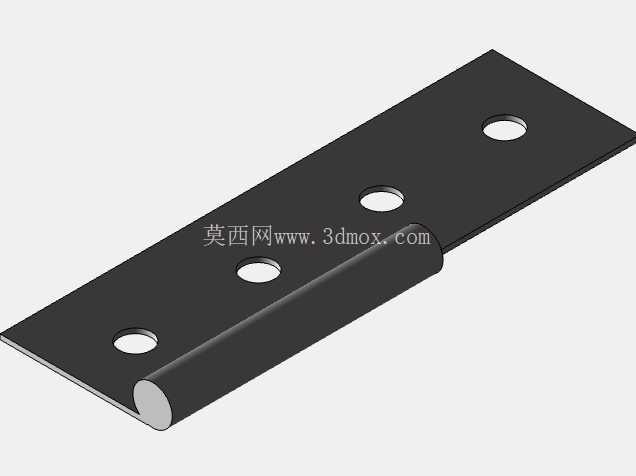

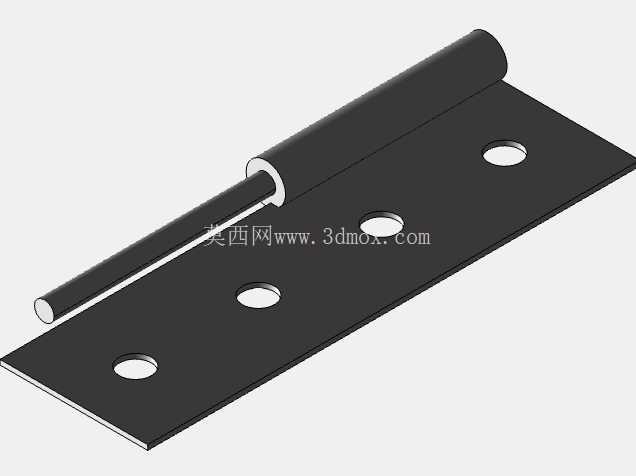

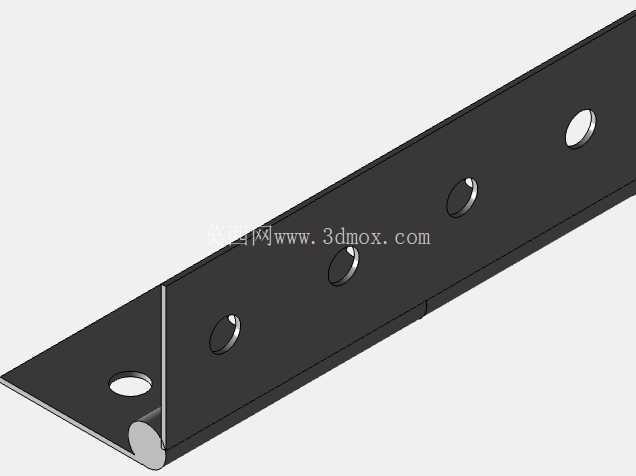

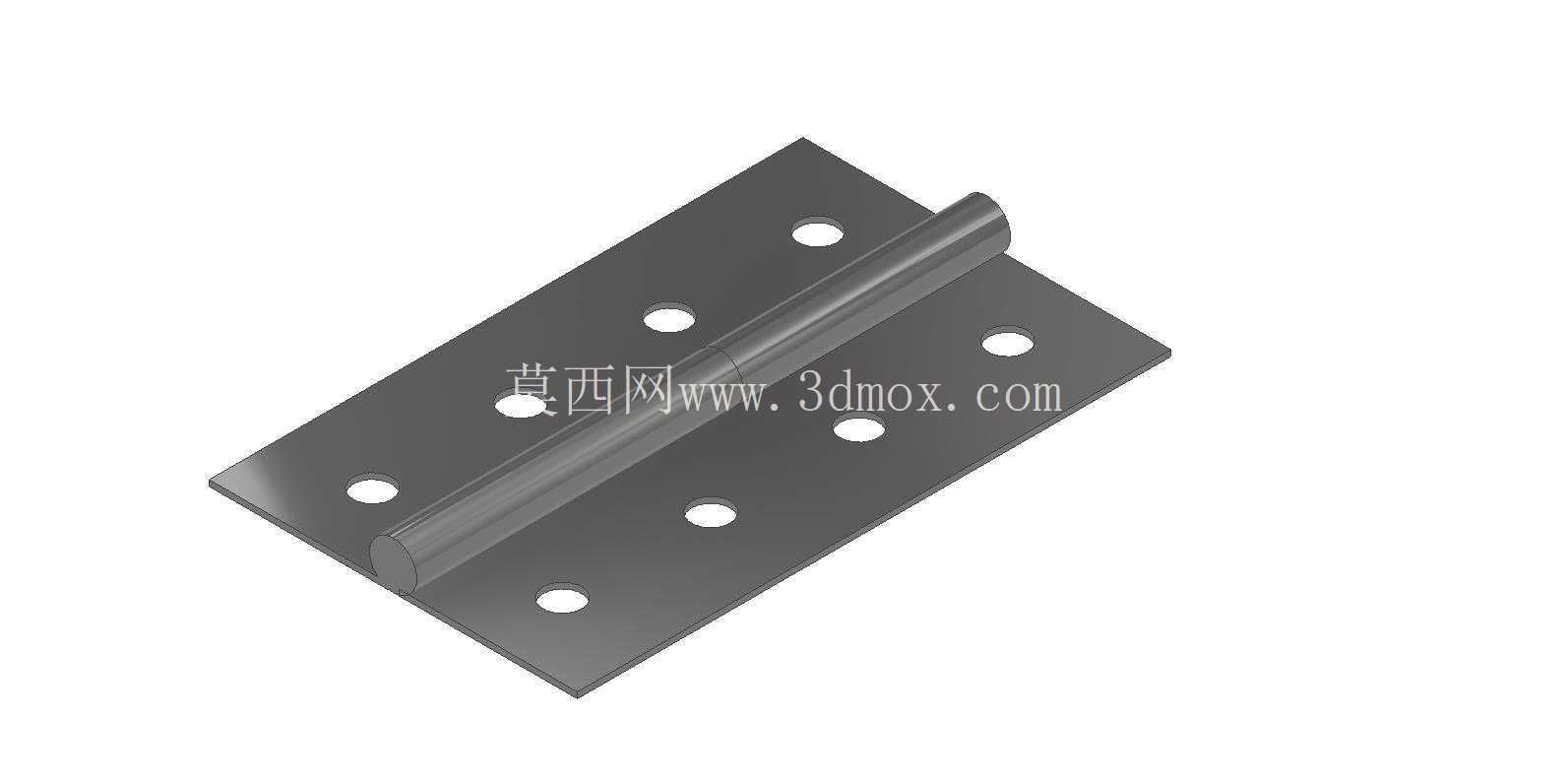

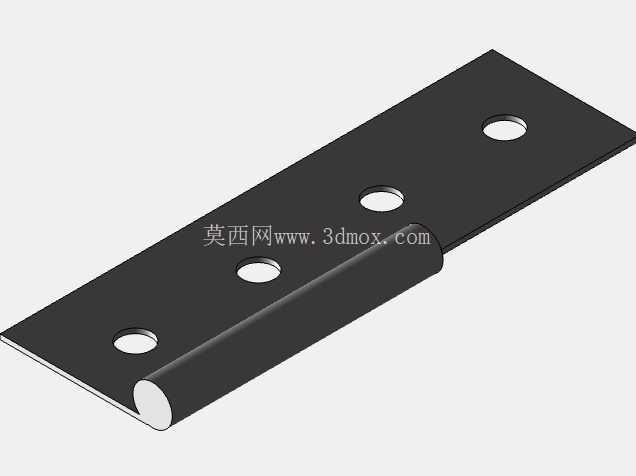

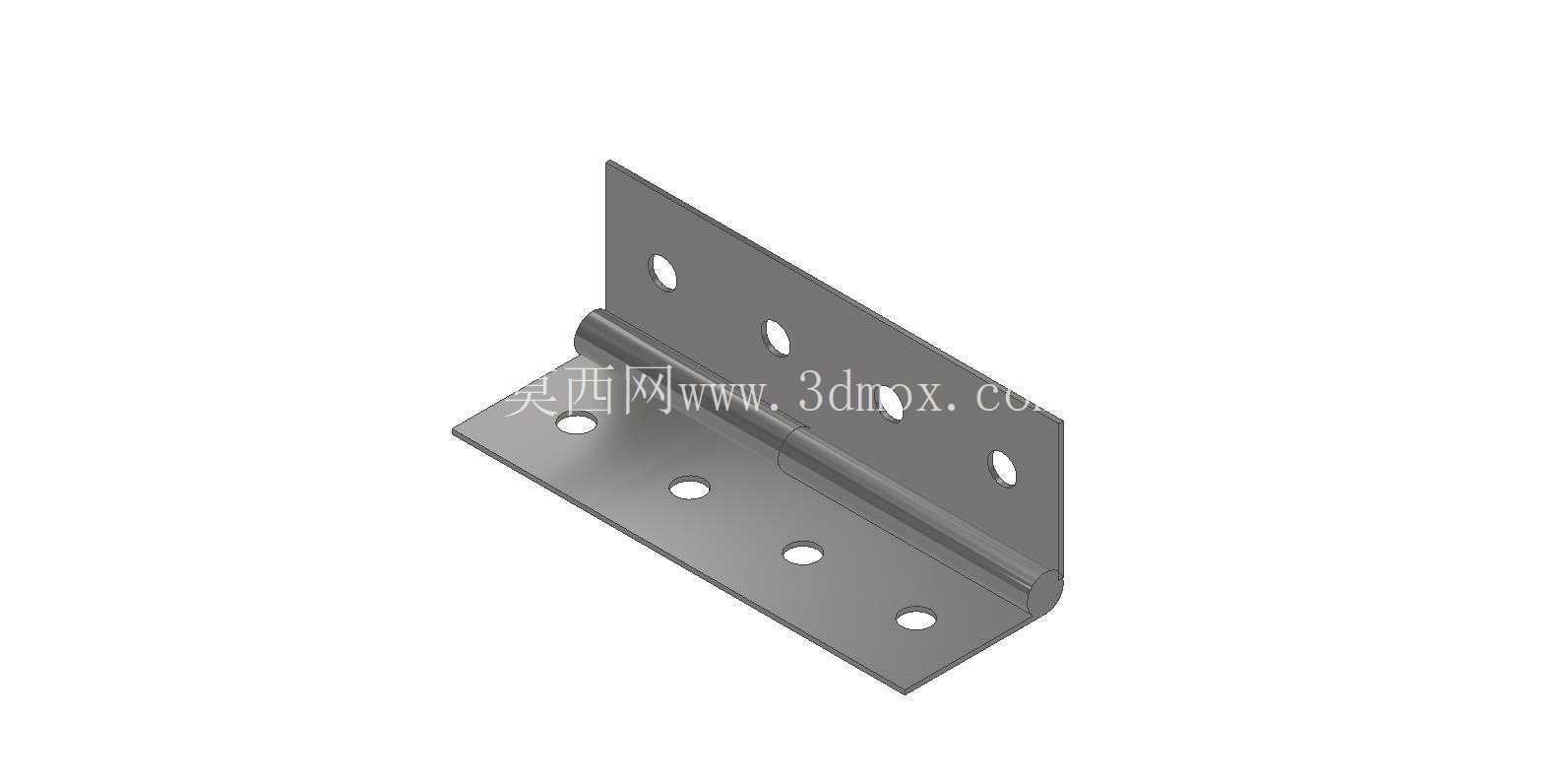

　　日常做设备柜体、小型钣金防护结构的设计时，铰接连接件的选型和建模是绕不开的环节，这款三英寸规格的折弯合页，是针对轻载钣金开合场景做的结构设计，适配多数工业小型柜门、设备检修门、薄钣金箱体的连接需求。从实际安装场景来看，这类合页多用于1.2-2mm厚度的冷轧钢板或铝合金钣金件的铰接，两个翼板分别通过螺栓固定在门框和门体上，中间的卷边转轴结构实现门体0-180度范围内的开合转动，相比外露式长轴合页，这种一体折弯卷边的结构没有突出的轴端，不会在安装后形成剐蹭风险，在狭小的设备安装空间里优势很明显。设计这款合页的时候，首先要考虑的是安装孔位的适配性，两个翼板上的安装孔采用等间距排布，孔位中心到翼板边缘的距离统一留足了螺栓安装的操作空间，选用M4或者M5的盘头螺栓即可完成固定，不需要额外做沉孔加工，降低钣金件的加工成本。翼板的折弯角度严格控制在90度，折弯圆角半径根据板材厚度做了匹配，避免折弯处出现应力集中导致的开裂问题，中间的卷边转轴部分采用同心度公差控制，保证开合过程中没有卡滞、晃动的情况，转轴的配合间隙控制在0.1mm以内，既保证转动顺滑，又不会因为间隙过大导致门体下垂。

　　从安装边界来看，这款三英寸合页展开后总长度适配常规的小型柜门安装，单个合页的承重在15kg以内，单扇门根据重量配置2-3个合页即可满足使用要求，安装时两个翼板分别贴合在两个待连接件的安装面上，不需要额外做避让槽，只要保证安装面的平面度在0.2mm以内，就能实现合页的完全贴合，避免安装后出现应力导致的开合不畅。在实际建模过程中，这类合页的细节处理很重要，比如安装孔的倒角、折弯处的工艺缺口、卷边部分的接缝处理，都要符合实际钣金加工的工艺要求，不能出现无法加工的结构特征，比如卷边部分的接缝要预留合理的间隙，保证卷圆工艺能够一次成型，不需要后续的二次加工。

　　另外，合页的表面处理一般采用镀锌或者喷塑，建模时不需要额外做表面纹理的细节，只要把结构尺寸、安装孔位、配合关系做准确，就能直接用于装配体的干涉检查、安装模拟，在做设备整体装配的时候，可以直接调用这个模型，验证门体开合过程中是否和周边结构发生碰撞，提前排查安装干涉的问题。很多新手在做这类五金件建模的时候，容易忽略安装边界的尺寸，比如翼板的厚度、转轴的直径，导致实际选型的时候和模型尺寸不匹配，这款模型的所有尺寸都按照实际量产的三英寸合页做了1:1还原，安装孔的中心距、翼板的长宽尺寸、转轴的直径都和实物一致，直接用于工程出图或者3D打印样件验证都能满足精度要求。

　　在仓储设备、小型电气柜、自动化设备的防护门设计中，这类合页的使用频率非常高，相比塑料合页，金属材质的合页抗老化性能更好，在车间复杂的温湿度环境下不会出现脆化断裂的问题，相比厚重的铸造合页，这种钣金冲压成型的合页重量更轻，成本更低，完全能满足轻载开合场景的使用需求。设计时还要考虑开合过程中的限位问题，这款合页的翼板在转动到最大角度时，两个翼板的边缘会自然形成限位，不需要额外加装限位块，就能避免门体转动过度导致的铰链损坏，在做门体设计的时候，只要根据合页的最大开合角度预留足够的转动空间，就能保证门体正常开合。
