钣金折弯U型安装托架结构设计

日常做设备结构布局时，这类U型折弯钣金托架的出镜率其实非常高，不管是小型电控单元的内置承托、工控模块的安装固定，还是小型动力组件的外围防护支承，都能看到这类结构的身影。不同于型材拼接的支架，一体折弯成型的钣金件没有额外的拼接焊缝，整体刚性表现更均衡，批量加工时的一致性也更容易控制，在小载荷、需要兼顾防护与安装便利性的场景下，这类结构的适配性远高于其他加工形式的构件。

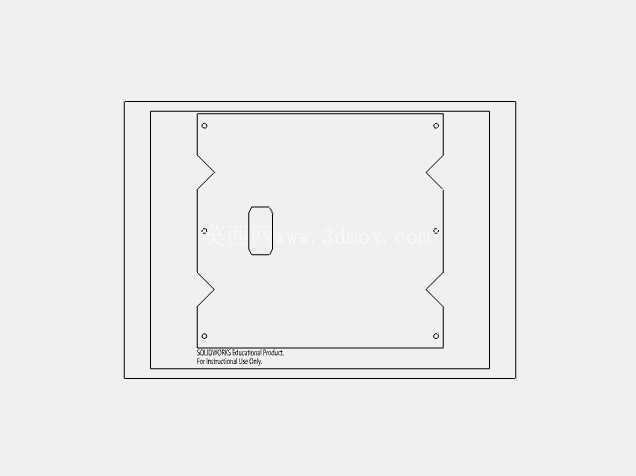

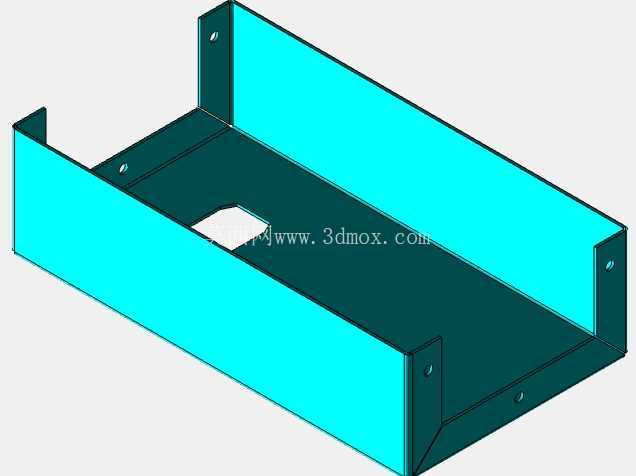

从结构功能来看，这个构件的核心作用是提供一个三面围合的承托空间，底部平面作为主要承载面，两侧向上折弯的立边既可以对放置在内的部件起到侧向限位作用，避免设备运行过程中产生的振动导致内置部件出现横向窜动，同时立边向外翻折的带孔安装耳，能够直接通过紧固件将整个托架固定在设备的内壁或者机架安装面上，不需要额外设计转接支架，能有效压缩整体安装空间。底部平面预留的异形开孔，一方面是为了给内置部件的接线端、定位凸台留出避让空间，避免安装时出现干涉，另一方面也能减少钣金件的整体重量，同时给内置部件留出一定的散热流通间隙，避免密闭空间内积热影响部件运行稳定性。

设计这类钣金构件的时候，首先要确认的是内置承托部件的实际轮廓尺寸，两侧立边的折弯高度不能低于内置部件的重心高度，否则侧向限位的作用会大打折扣，设备受冲击时内置部件容易从托架内脱出；折弯处的内R角需要匹配所选板材的厚度，常规冷轧钢板折弯时内R取0.5到1倍板厚即可，R角过小容易导致折弯处出现开裂，R角过大则会导致折弯后立边的垂直度偏差超出公差范围，影响后续安装精度。安装耳上的固定孔位需要提前匹配机架上的预装螺柱位置，孔位公差控制在±0.1mm范围内，同时安装耳与立边的折弯处要预留足够的紧固件操作空间，避免螺丝拧紧时工具与立边发生干涉。

安装边界方面，这类托架的整体占用空间需要比内置部件的轮廓单边留出至少2mm的装配间隙，方便部件放置时的对位调整，底部承载面的平面度公差要控制在0.3mm以内，避免放置部件后出现局部悬空，长期受力导致钣金变形；两侧立边的平行度公差同样需要控制在合理范围内，否则内置部件推入时会出现卡滞，或者推入后存在旷量，运行时产生额外的振动噪音。板材厚度的选择要结合实际承载重量来定，常规承托10kg以内的部件时，选用1.5mm厚度的冷轧钢板即可满足刚性要求，如果承载重量更大，可以适当增加板厚，或者在底部平面增加压筋结构来提升整体刚性，不需要单纯靠增加板厚来提升强度，能有效控制构件的整体重量与材料成本。

实际加工时，这类构件的下料优先采用激光切割，保证开孔与外形轮廓的精度，折弯工序需要按照先折两侧小边、再折主立边的顺序进行，避免折弯顺序错误导致工件与折弯机模具发生干涉；成型后需要对所有的切口、折弯边缘做去毛刺处理，避免安装时划伤操作人员或者破坏内置部件的线缆绝缘层，表面处理可以根据使用场景选择喷塑、镀锌或者电泳，满足不同环境下的防腐蚀要求。
