三英寸管道抱箍式侧装固定支架结构

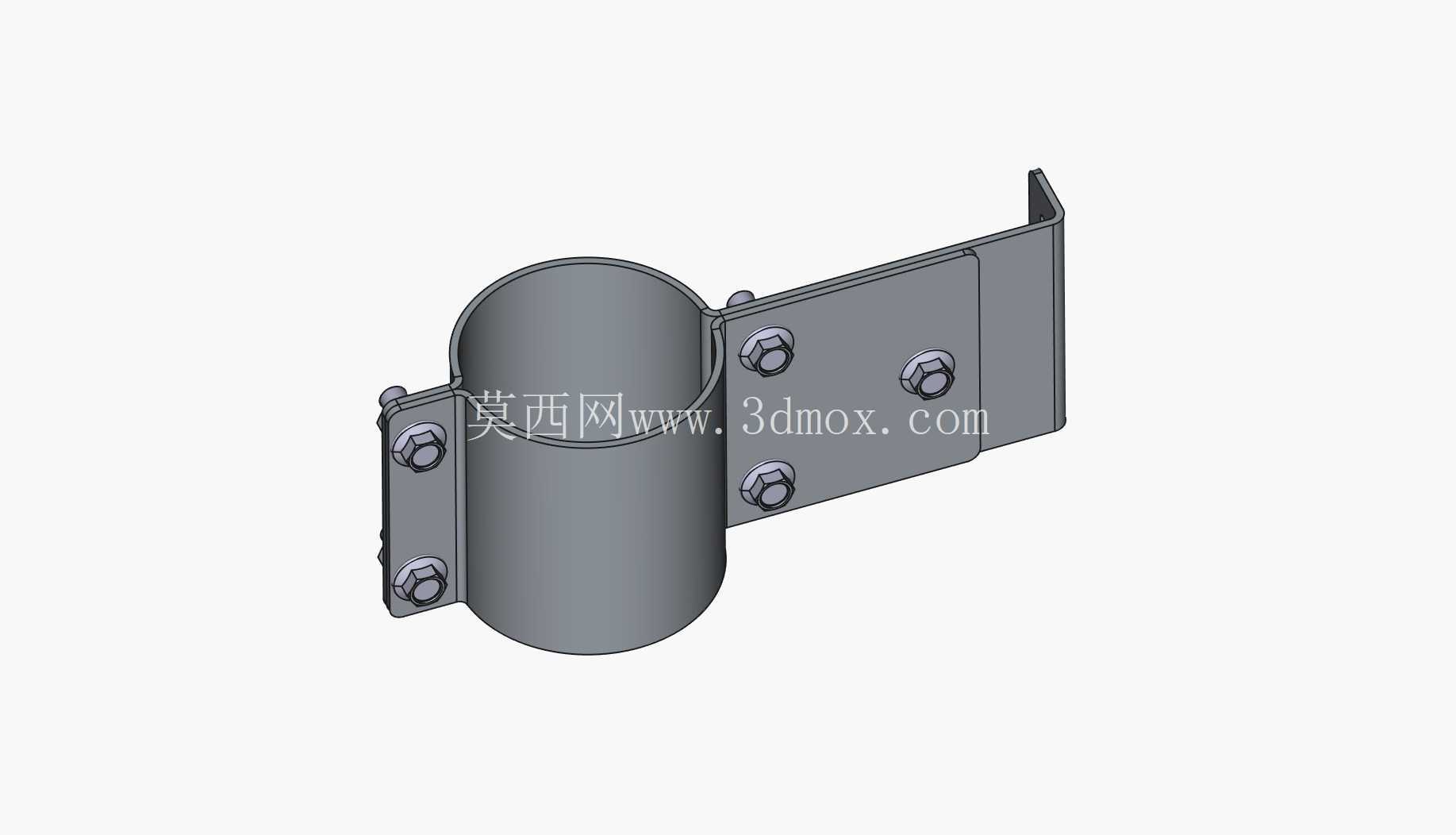

　　在民用建筑给排水、工业流体输送管线、厂区工艺管道布设场景中，管道沿墙面、设备侧壁、钢结构立柱侧装固定的需求十分普遍，这类安装场景往往要求固定件既要抱紧管道限制径向位移，又要通过侧边连接结构与安装基面形成可靠锚固，同时还要兼顾现场安装的便捷性与后期维护的可拆卸性，这款三英寸管道适配的侧装固定支架正是针对这类场景开发的结构件。从结构功能来看，该支架采用分体式抱箍作为管道抱紧单元，两个半圆弧箍片通过侧边的螺栓副实现锁紧，圆弧内径完全匹配3英寸公称直径管道的外径公差范围，锁紧后箍片内壁与管道外壁形成足够的接触面积，避免局部应力集中压损管道外壁，尤其是针对薄壁金属管道、PVC类非金属管道，这种宽面接触的抱紧结构能有效降低单位面积压强，防止长期使用后管道出现局部变形或渗漏。

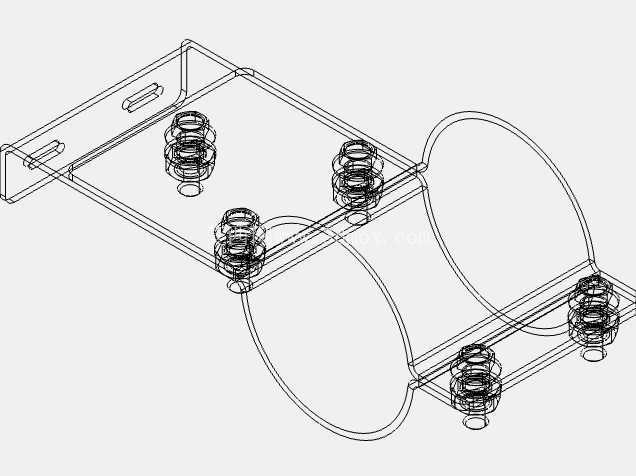

　　支架的安装承载部分采用折弯钣金结构，与抱箍侧部通过焊接或螺栓紧固形成刚性整体，安装板上预留的四个螺栓孔呈矩形分布，可适配M8-M10规格的膨胀螺栓或机螺钉，直接固定在混凝土墙面、型钢立柱、设备壳体侧壁等安装基面上，安装板边缘的折弯翻边既提升了钣金件的整体抗弯刚度，避免螺栓锁紧时安装板出现翘曲变形，又能在安装时起到初步定位的作用，方便现场施工人员快速对齐安装孔位。设计过程中首先要明确管道的载荷边界，3英寸管道满水状态下每米重量加上介质冲击、管线振动带来的动载荷，要求支架的悬臂承载能力满足常规管线布设的间距要求，因此抱箍与安装板的连接部位做了局部加强处理，避免长期受载后连接部位出现疲劳开裂。尺寸边界上，抱箍合拢后的总宽度控制在合理范围，不会占用过多管线布设的横向空间，安装板的伸出长度经过核算，既能让管道与安装基面留出足够的保温层安装间隙、方便管道外壁做防腐处理，又不会因为悬臂过长导致支架整体刚度下降，在管道出现水锤冲击时产生过大振幅。紧固件全部采用标准外六角螺栓，现场安装时无需特殊工具，普通扳手即可完成锁紧操作，抱箍片上的螺栓孔预留了适当的间隙公差，可适配一定范围内的管道外径偏差，降低现场安装的对位难度。

　　在管线系统中，这类支架属于典型的管道约束构件，除了承担管道的垂直载荷外，还能限制管道的轴向窜动与径向摆动，尤其是在长距离直线管线布设中，按规范间距设置这类侧装支架，可有效吸收管线热胀冷缩产生的位移应力，避免管道接口处出现应力集中导致的泄漏问题。针对不同的使用场景，该支架的钣金部分可选用冷轧钢板镀锌处理、304不锈钢板两种常用材质，前者适用于室内干燥环境的普通给排水、消防管线，后者适用于化工厂区、户外露天、潮湿环境的腐蚀介质输送管线，材质选择上的灵活性让该结构可覆盖绝大多数侧装管道的固定需求。

　　从建模逻辑来看，结构设计时优先采用参数化建模方式，抱箍的圆弧直径、安装板的孔位间距、螺栓规格都设置为可调整参数，后续如果需要适配其他管径的管道，只需要修改对应参数即可快速生成新的支架模型，大幅提升同系列产品的设计效率。安装板上的孔位采用长圆孔与圆孔组合的方式？不，该结构上全部为圆孔，孔位公差按照机械安装的通用标准设置，既保证安装精度，又不会因为加工误差导致现场无法穿装螺栓。抱箍的边缘全部做了圆角处理，避免安装时划伤施工人员，也防止尖锐边缘割破管道外壁的防腐层或保温层。在实际工程应用中，这类支架往往需要和管卡、减震垫配合使用，在抱箍内壁加装橡胶减震垫后，还可用于有减震需求的空调冷媒管、风机连接管道的固定，有效阻断管道振动向建筑结构的传递路径。整个结构没有复杂的机加工零件，全部由钣金折弯件、标准紧固件组成，加工工艺简单，适合批量冲压生产，制造成本可控，同时结构可靠性经过长期工程验证，是管道侧装固定场景中十分实用的结构形式。
