液压系统传动用活塞结构三维设计

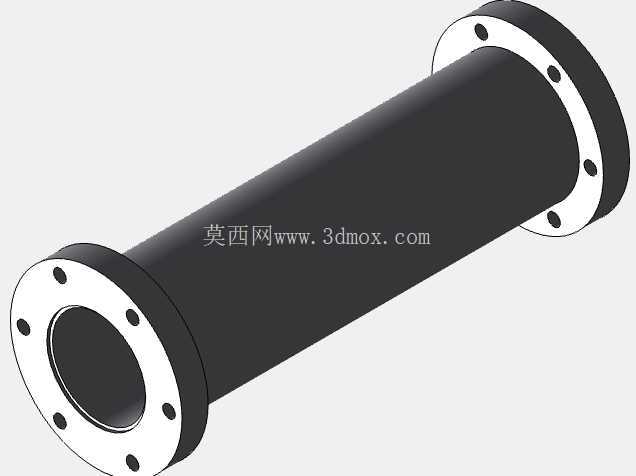

在液压传动系统的实际工况里，活塞是将液压能转化为机械能的核心执行部件，这套结构的设计直接决定了整套液压执行机构的输出稳定性、密封可靠性以及往复运动的寿命表现。从实际应用场景来看，这类活塞广泛适配于中低压工况的压铸机合模油缸、工程机械举升油缸、机床进给液压缸等场景，不同工况下的活塞需要匹配对应的密封槽尺寸、导向长度以及配合公差，避免在长期往复运动中出现内泄、偏磨或者卡滞的问题。

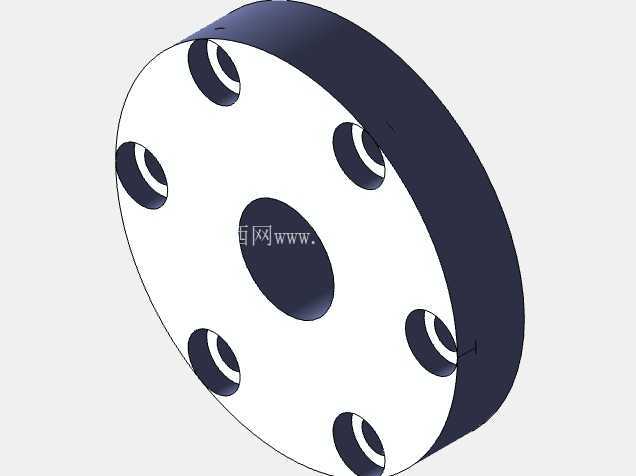

设计这套活塞结构的时候，首先要考虑的是安装边界的适配性，活塞的外径需要和油缸内壁保持H8/f7的间隙配合，既不能间隙过大导致内泄超标，也不能间隙过小在油温升高膨胀后出现拉缸问题。活塞的轴向尺寸需要匹配油缸的行程限位，两端的倒角设计要避开油缸端盖的密封件安装位，装配时不会刮损密封圈唇边。活塞中心的活塞杆安装孔采用同轴度0.02mm的公差要求，保证活塞杆和活塞的同心度，避免往复运动中出现径向偏载，加速导向环和密封件的磨损。

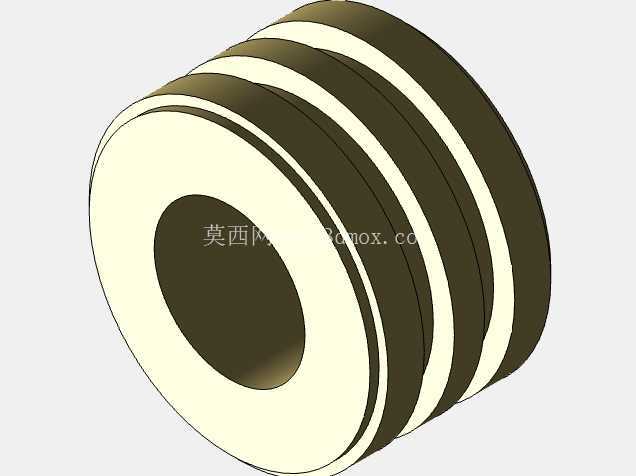

从功能特性来看，活塞上设计了多道密封槽，分别适配主密封、导向环以及防尘结构的安装，主密封槽的尺寸严格匹配常用的格莱圈安装标准，槽宽和槽深的公差控制在0.1mm以内，保证密封件安装后有合适的压缩量，既能在额定工作压力下实现无内泄，又不会因为压缩量过大导致密封件过早老化磨损。导向环槽的位置分布在活塞的两端，在活塞承受侧向力的时候，导向环可以均匀承载径向力，避免活塞本体和油缸内壁直接接触摩擦，延长油缸的整体使用寿命。活塞上的油口连通设计经过流道优化，避免液压油在活塞两侧腔室切换时出现节流损失，降低系统的发热和压力冲击。

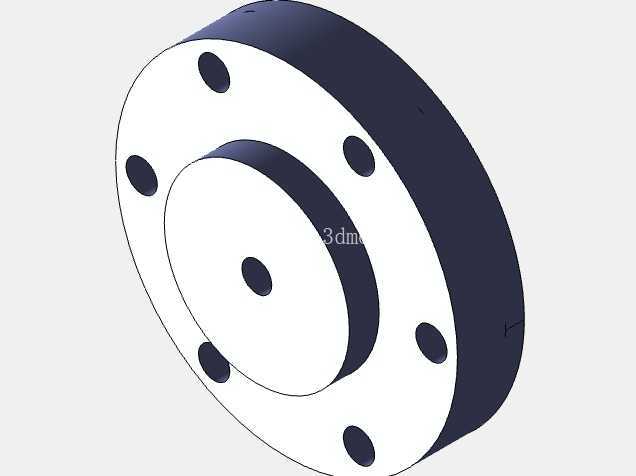

实际选型和建模过程中，需要重点核对活塞和活塞杆的连接方式，这套结构采用的是螺纹连接加锁紧销的防松设计，在高压往复换向的工况下，不会因为频繁的压力冲击导致螺纹松动，避免活塞和活塞杆脱离引发设备故障。活塞的端面设计有缓冲配合面，在活塞运行到油缸行程末端的时候，和端盖的缓冲结构配合，逐步切断回油通路，实现平稳减速，避免活塞直接撞击端盖产生噪音和结构损伤。

从结构细节来看，活塞的所有棱边都做了R0.5的圆角处理，没有尖锐的毛刺棱角，一方面是装配过程中不会割伤安装人员的手部，另一方面也不会在安装密封件的时候刮伤密封件的唇边，保证密封件的安装完整性。活塞的表面粗糙度要求在Ra0.8以下，和密封件接触的表面经过抛光处理，降低密封件的摩擦阻力，减少运动过程中的磨损量。针对压铸机压射油缸的特殊工况，活塞的材质选用了高强度的合金结构钢，表面经过氮化处理，硬度达到HRC55以上，在长期接触液压油和承受交变载荷的情况下，不会出现变形或者表面拉伤的问题。

在三维建模的过程中，所有的配合尺寸都按照实际加工公差进行了参数化设置，修改活塞外径或者活塞杆孔径的时候，对应的密封槽尺寸、倒角尺寸、安装孔位置都会自动更新，方便设计人员根据不同的油缸参数快速调整模型，直接导出工程图用于生产加工。模型的装配关系完全还原实际的装配顺序，从活塞和活塞杆的连接，到密封件、导向环的安装位置，都和实际生产中的装配流程一致，在做虚拟装配验证的时候，可以提前发现尺寸干涉、装配空间不足的问题，减少实际生产中的试错成本。

很多刚接触液压结构设计的人员容易忽略活塞导向长度的设计，导向长度过短会导致活塞在油缸内的支撑不足，承受侧向力的时候容易出现偏磨，导向长度过长又会增加活塞的整体重量，加大油缸的无效行程，这套结构的导向长度按照活塞外径的0.6倍设计，兼顾了支撑稳定性和结构紧凑性，在常规的液压工况下都能稳定运行。另外活塞上的平衡油槽设计也经过了优化，在活塞往复运动的时候，液压油可以通过平衡油槽均匀分布在活塞和油缸壁之间，形成均匀的油膜，既起到润滑作用，又能平衡活塞周围的压力，避免活塞因为单侧压力过大出现贴壁摩擦的问题。
