4英寸单字符七段数码显示组件结构设计

在工业控制设备的面板设计、大型机床的状态显示区域、公共区域的数字公示终端以及大功率电力设备的参数展示场景中，大尺寸单字符七段显示单元是核心的视觉信息输出载体，相比小尺寸贴片数码管，4英寸规格的显示单元能够满足3-10米视距下的清晰认读需求，无需额外加装放大透镜即可在车间强光、弱光交替的复杂光照环境下让操作人员快速读取数值，避免因认读偏差导致的操作失误。

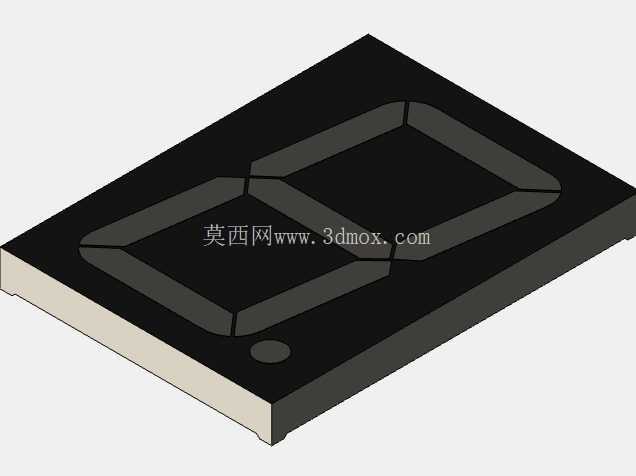

这款单七段显示单元的主体外形尺寸控制在90x122x15mm，厚度方向的15mm尺寸是经过多轮安装场景验证的边界值，既能够容纳内部的发光芯片、引脚连接结构与遮光隔层，又不会在嵌入式安装时占用过多的设备内部纵深空间，适配常见的1.5-2mm厚度的设备面板开孔安装需求，安装时可通过侧边的定位柱与面板预装孔配合，配合防水胶圈即可实现前面板IP65级的防护能力，适配车间多粉尘、少量溅水的使用环境。

从结构设计逻辑来看，整个显示面的七段发光区域做了独立的遮光槽分隔，每一段发光区的边缘都做了0.3mm的遮光挡边，避免相邻段发光时出现串光问题，保证数字显示的笔画边缘锐利，不会出现光晕导致的数字辨识度下降；显示面的左下角预留了直径3mm的圆形小数点位置，可根据实际使用需求选择是否焊接对应发光元件，适配整数、一位小数的显示场景。外壳基底采用黑色哑光阻燃材质，表面做了细磨砂处理，既可以减少环境光在显示面的反光干扰，又能满足电子设备的阻燃等级要求，避免内部电路故障时出现明火蔓延的风险。

在封装适配性上，这款显示单元的引脚排布遵循通用大尺寸数码管的间距标准，可直接匹配市面上主流的驱动电路板安装孔位，结构设计时将引脚的伸出长度控制在标准焊接长度范围内，无需二次剪脚即可完成波峰焊或手工焊接作业，降低生产环节的加工工时。底部的支撑边框做了0.5mm的让位台阶，安装时可与面板内侧的加强筋贴合，避免长期使用后出现组件松动移位的问题。

实际选型应用中，这类大尺寸单字符显示单元常被组合使用，多颗单元横向拼接即可组成多位数字显示模组，用于显示设备运行转速、温度数值、计数结果、电压电流参数等信息，单字符独立封装的形式相比集成多位显示模组更灵活，可根据实际需要的显示位数自由组合，某一段出现故障时可单独更换对应单元，降低设备后期的维护成本。设计时特意将每一段发光区的发光角度控制在120度范围内，兼顾正面与侧方的认读视角，站在设备操作位的不同角度都能清晰读取显示数值，不会出现侧方看数字缺段的问题。

从三维建模的细节处理来看，模型还原了实物的所有装配特征，包括外壳的分型线位置、引脚的截面形状、遮光槽的深度、表面磨砂质感的视觉表现，可直接用于设备面板的装配干涉检查，提前验证开孔尺寸、安装位置是否与周边的按钮、指示灯、面板边框产生冲突，也可用于设备操作界面的人机工程仿真，模拟不同视距下的显示效果，确认字符尺寸是否满足现场认读需求，减少后期打样验证的迭代次数。
