L型直角连接构件二维工程设计图纸

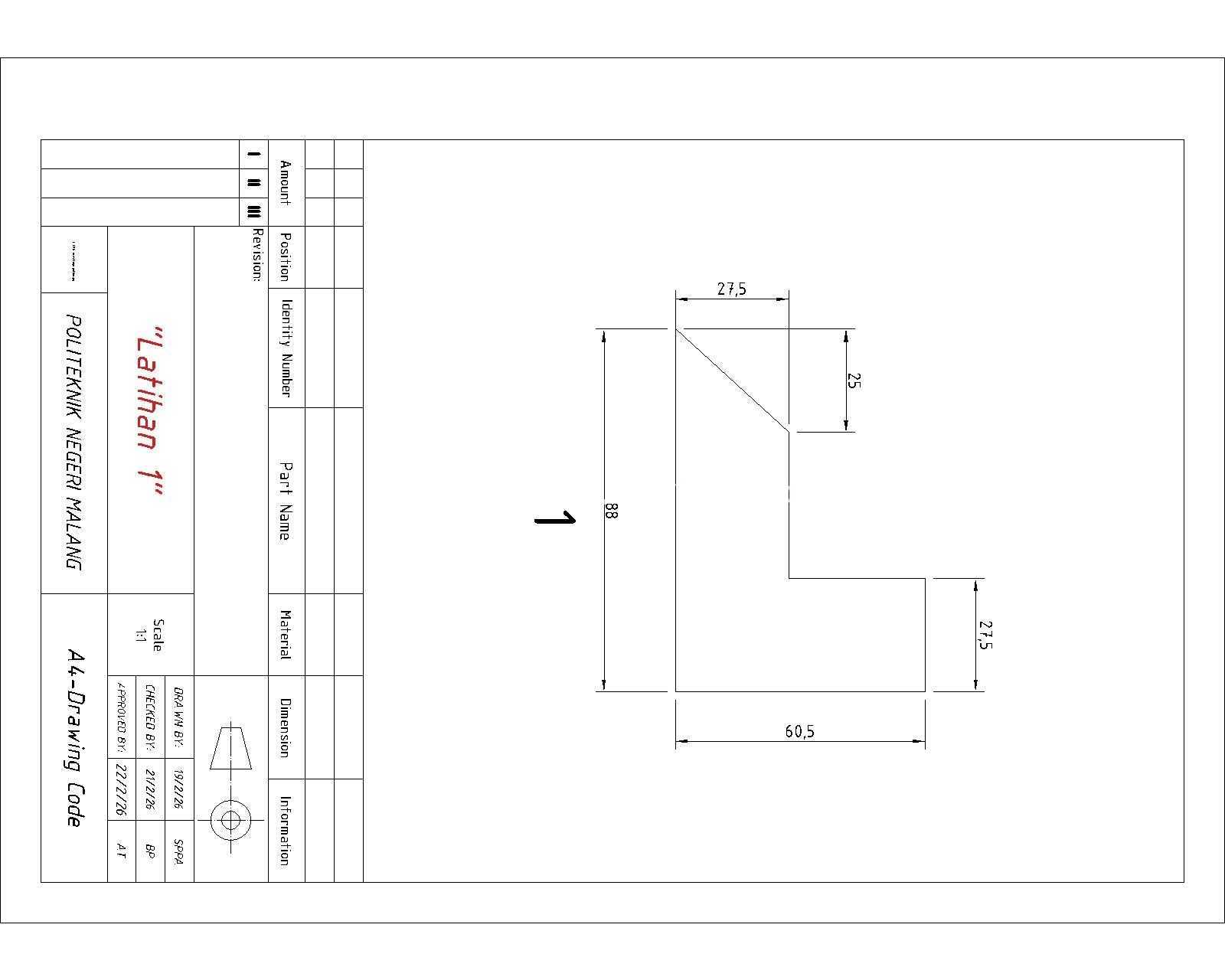

　　在机械结构装配、工装夹具搭建以及小型自动化设备的机架拼接场景中，这类L型直角连接构件是使用频率极高的基础结构件，主要承担两个垂直方向型材或板件的连接固定作用，抵消装配过程中产生的侧向剪切力，保证垂直安装面的形位公差符合装配要求。从图纸标注的尺寸来看，该构件水平段总长度为60.5mm，垂直段总高度为88mm，两个外伸边的宽度均为27.5mm，右上角切角位置的垂直边高度为25mm，所有尺寸标注均从构件的外轮廓基准面引出，未标注公差的尺寸默认遵循机械制图通用线性公差标准，能够满足常规非精密传动场景下的装配需求。

　　设计这类直角连接构件时，首先要考虑的是安装面的平面度要求，两个互相垂直的安装面平面度误差需要控制在0.1mm以内，避免安装后出现贴合间隙导致连接松动；其次是构件的壁厚选择，图纸中虽未直接标注壁厚，但从轮廓线的绘制规范来看，属于等厚薄板类折弯件，折弯内圆角需要匹配板材厚度设置，避免折弯处出现应力集中导致开裂。实际应用中，这类构件通常会在两个安装面上预先加工安装孔，孔位需要匹配对应连接型材的槽口间距，安装时通过螺栓锁紧即可实现两个垂直部件的刚性连接，相比焊接固定的方式，这类构件连接的结构拆装更加方便，也便于后期设备的调整维护。

　　从结构受力角度分析，该构件的直角过渡位置是应力集中的核心区域，设计时如果用于承重场景，需要在直角内侧增加加强筋结构，或者适当加大折弯内圆角来分散应力，避免长期受载后出现直角变形。图纸采用第三角投影画法绘制，标题栏区域预留了材料、比例、版本等信息填写位置，符合通用机械工程图的绘制规范，能够直接用于指导车间的下料、折弯以及检验工序。在三维建模过程中，这类构件可以通过草图绘制外轮廓后直接拉伸生成实体，再根据实际安装需求添加安装孔、倒角等细节特征，建模时需要注意折弯系数的设置，保证展开后的下料尺寸与图纸标注的外形尺寸匹配，避免折弯后出现尺寸超差。

　　这类直角连接构件除了用于设备机架拼接外，还可以作为小型设备的安装支座、电气元件的固定支架使用，不同的使用场景只需要调整构件的板材厚度、安装孔位以及外形尺寸即可，属于通用性极强的基础机械结构件。绘制这类二维工程图时，所有尺寸都需要从设计基准出发标注，避免出现封闭尺寸链，保证加工人员能够快速找到定位基准，减少加工过程中的尺寸换算误差，同时关键的形位公差需要在图纸上明确标注，比如两个安装面的垂直度要求，直接影响最终的装配精度。
