JGA25-370微型齿轮减速直流电机

做小型自动化设备、创客DIY项目或者桌面级小型装置的结构设计时，选型阶段经常会碰到动力输出扭矩不足、电机转速过高没法直接匹配负载的问题，这时候带减速箱的微型直流电机往往是性价比极高的选择，JGA25-370就是这类应用里普及率非常高的一款动力部件。

从实际装机的场景来看，这款电机常出现在小型智能小车的驱动单元、桌面3D打印机的辅助送料机构、小型电动阀门的执行端、家用小型智能锁的锁舌驱动、DIY机械臂的关节动力、自动窗帘的传动模块里，甚至不少小型桌面云台、航模舵机改装、小型传送带样机的动力源也会选用这款型号，核心原因就是它的体积控制足够紧凑，同时通过内置齿轮组减速后，能把普通370电机高转速低扭矩的输出特性，转换成低转速大扭矩的动力输出，刚好匹配小型负载的驱动需求，不需要额外再外挂减速结构，能大幅缩小整体机构的安装空间。

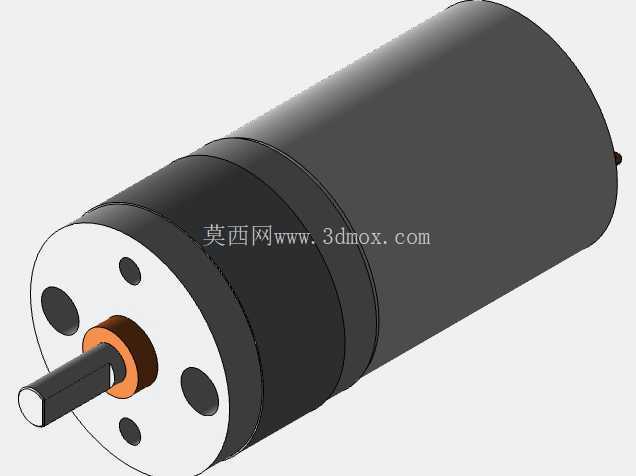

从结构设计的角度看，这款电机采用同轴式布局，电机本体和减速箱集成在同一轴线上，输出轴从减速箱端盖中心伸出，端盖上预留的四个安装孔是标准的圆周均布布局，做安装固定的时候可以直接在对应安装板上打对应的通孔，用M2或者M2.5的螺丝就能完成固定，不需要额外设计复杂的安装支架，对结构设计人员来说非常友好，能减少不少安装结构的设计工作量。输出轴是D型切边轴，和配套的传动轮、联轴器连接的时候不需要额外做防转结构，靠D型面的平面配合就能传递扭矩，避免长时间正反转出现轴和连接件打滑的问题，这点在频繁换向的应用场景里尤其实用。

建模的时候要特别注意几个安装边界的尺寸，首先是电机主体的外径，整个减速段和电机段的外圆直径是25mm，做安装座内孔的时候要留0.1-0.2mm的装配间隙，避免过盈装配压坏电机外壳或者间隙过大出现运行抖动；其次是输出轴的伸出长度和轴径，设计连接件的时候要匹配轴的切边位置，紧定螺丝要刚好顶在D型的平面上，不要顶在圆弧面上，不然锁不紧还会刮伤轴表面；端盖上的安装孔中心距要严格按照实物测量值来做，不然装机的时候会出现孔位对不上的问题，之前做样机的时候就碰到过孔位偏了0.3mm，最后不得不扩孔才装上去，既影响外观也降低了固定强度。

这款电机的减速箱是多级直齿轮传动结构，建模的时候齿轮的模数、齿宽、传动比都要和实际输出转速匹配，不同减速比的型号内部齿轮的级数和齿数会有区别，做结构干涉检查的时候要注意减速箱内部的齿轮和壳体之间要留足够的间隙，不要出现齿轮刮壳的问题；电机尾部的输出轴端不要和安装板或者其他结构件干涉，尾部一般是轴承和换向器的位置，要留一点散热空间，不要完全贴死，不然长时间运行热量散不出去会影响电机寿命。

实际选型搭配的时候，要根据负载的实际扭矩和转速需求选对应减速比的型号，不要盲目选大减速比的型号，不然输出转速太低没法满足动作速度要求，也不要选减速比太小的，不然扭矩不够带不动负载出现堵转，堵转的时候电流会急剧升高，很容易烧坏电机绕组。做结构布局的时候，电机的引线要从侧面或者尾部引出，不要让引线和运动部件有接触，预留好引线的弯曲半径，避免长时间弯折出现线芯断裂的问题。

用这个三维模型做设计的时候，可以直接把模型装配到整体结构里做干涉检查，提前验证安装空间是否足够，输出轴和负载的连接是否同轴，安装孔位是否匹配，不用等实物买回来再发现结构干涉的问题，能大幅缩短样机开发的周期，减少打样返工的成本。要注意的是这个模型是基于实物测量绘制的，尺寸公差和实物会有微小的差异，做高精度配合的结构时，关键尺寸还是要以实际拿到的电机样品实测值为准，尤其是轴径、安装孔位这些配合尺寸，留好合理的公差范围，避免因为零件制造公差导致装不上的问题。
