带弹性联轴器电机驱动卧式离心泵组

在工业流体处理场景里，这类电机直联弹性联轴器的卧式离心泵组是极为常见的核心输送单元，从市政水厂的原水提升、工艺循环，到石油炼化装置的轻烃输送、化工车间的腐蚀性介质转运，再到天然气场站的凝液回收环节，都能看到同结构泵组的应用。和立式泵相比，卧式结构的重心更低，安装在预制的刚性共用底座上之后，运行时的整机振动幅值更容易控制，日常运维时拆解联轴器、检查机械密封或者更换轴承的操作空间也更充裕，不需要像立式泵那样预留上方的吊装检修空间，很适合布置在厂房一层的泵区或者户外敞开式泵棚内。

这套泵组的动力传递路径非常清晰，异步电机输出的扭矩通过弹性联轴器直接传递给泵轴，省去了中间皮带传动或者齿轮减速的环节，传动效率能维持在较高水平。这里选用弹性联轴器而非刚性联轴器，核心考量是抵消安装过程中电机轴与泵轴的微量不对中——不管是安装时的同轴度偏差，还是运行过程中轴承受热膨胀、底座受载后的微量形变，弹性块的变形量都能补偿这些偏移量，避免轴系承受额外的交变弯矩，延长两端轴承和机械密封的使用寿命，同时弹性块本身的阻尼特性还能吸收一部分电机启动、泵腔负载波动带来的振动冲击，让整个轴系的运行更平稳。

从结构设计逻辑来看，泵体采用的是分段式多级离心泵结构？不对，看模型的泵腔进出口位置，是单级双吸？不对，仔细看泵体的法兰接口，入口是侧方水平接口，出口是上方垂直接口，属于卧式单级离心泵的典型布置，泵壳的螺栓连接结构做了均匀分布，保证泵腔受压时密封面的压力均匀，不会出现局部渗漏的问题。共用底座的设计是这类撬装泵组的关键，底座不仅要承托电机和泵体的自重，还要承受运行时的动载荷，所以底座的安装脚位置做了加强筋结构，预留的地脚螺栓孔可以直接和混凝土基础的预埋螺栓配合，安装时只需要调整底座的水平度，再微调电机和泵的轴对中即可，不需要分别为电机和泵做独立基础，大幅减少现场安装的工作量。

在实际选型应用中，这类泵组的安装边界需要提前核对：首先是底座的安装孔位间距，要和现场预留的基础尺寸匹配，避免出现地脚螺栓对不上孔的问题；其次是轴系的对中公差，弹性联轴器虽然能补偿一定偏差，但安装时的径向偏差和角向偏差还是要控制在允许范围内，一般冷态对中时径向偏差不超过0.1mm，角向偏差不超过0.05mm每100mm轴长，不然运行时弹性块会快速磨损，甚至出现断轴的风险。另外泵的进出口法兰要和现场管道做无应力对接，不能让管道的重量压在泵体法兰上，不然会导致泵壳变形、机械密封偏磨泄漏。

从功能特性来说，这类直联卧式泵组的流量覆盖范围很广，根据叶轮直径和电机功率的不同，可以适配从每小时几立方米到上千立方米的输送需求，输送介质的温度范围也可以通过更换密封件和泵体材质来调整，普通铸铁材质可以输送常温清水，不锈钢材质可以输送腐蚀性化工介质，带保温夹套的结构还可以输送需要保温的高粘度介质。和带减速机构的泵组相比，直联结构的易损件更少，日常维护只需要定期检查弹性块的磨损情况、轴承的温升和振动、机械密封的泄漏量即可，运维成本更低。

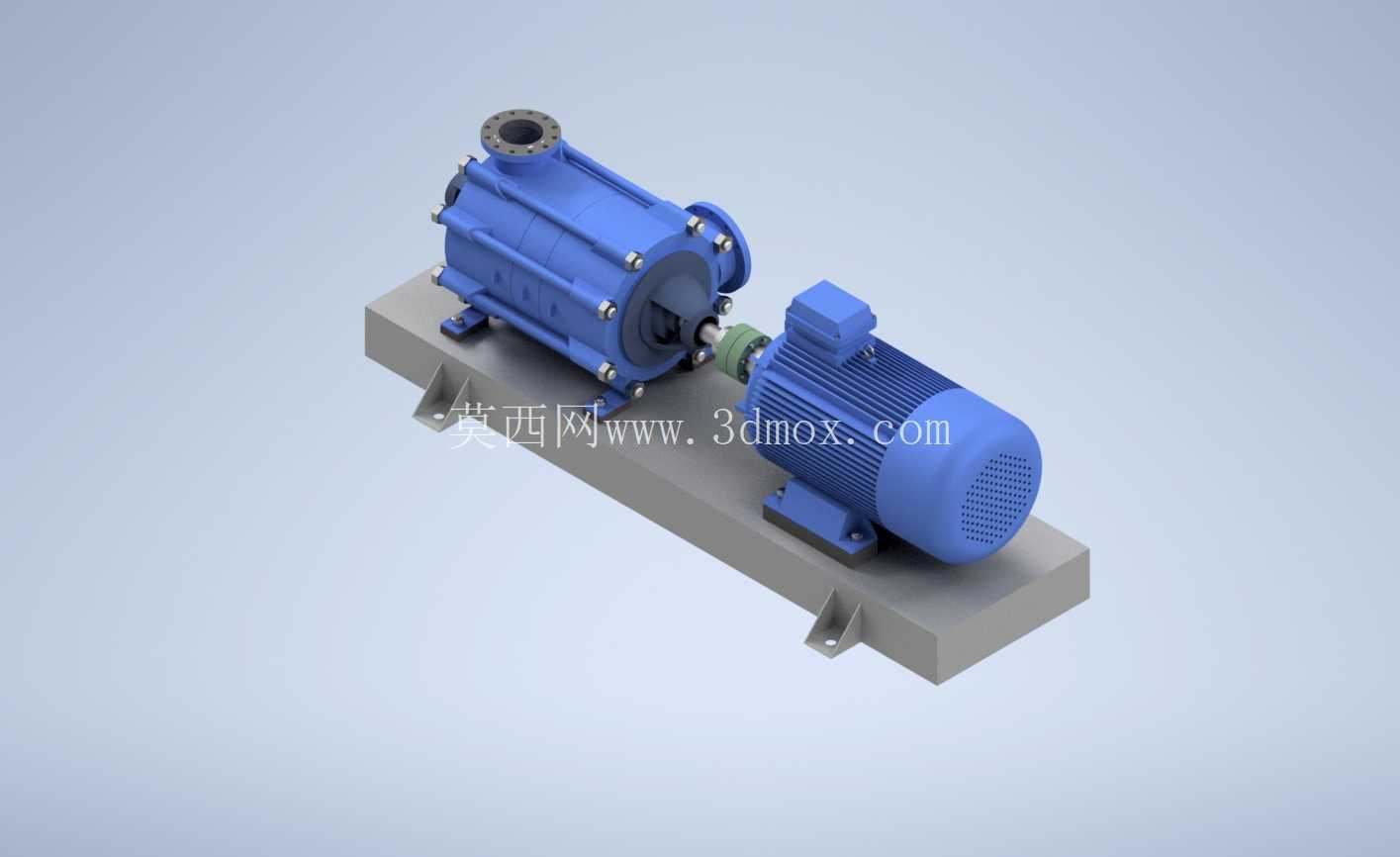

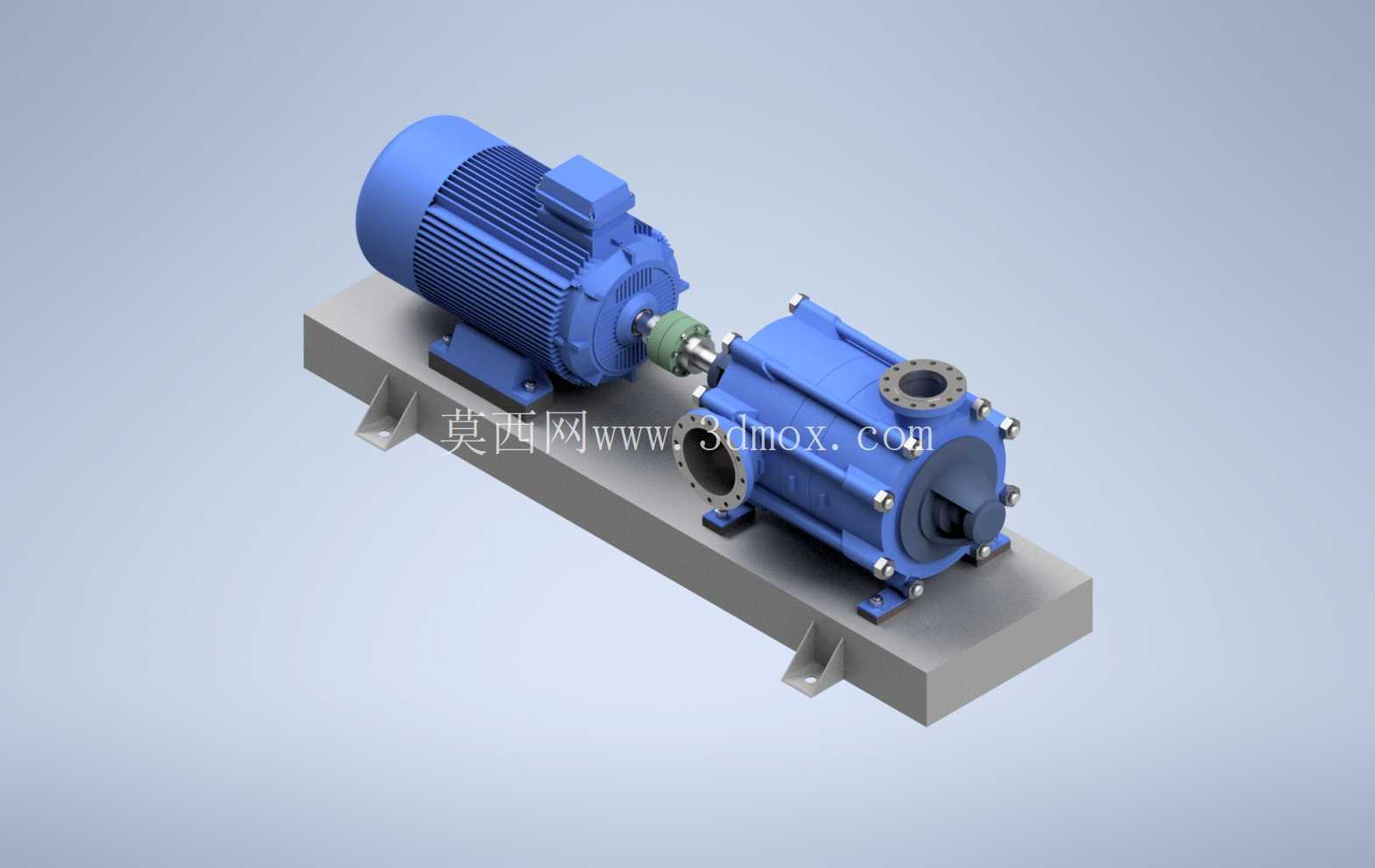

在三维建模的细节处理上，这个模型还原了电机的散热筋结构、接线盒位置，泵体的冷却水孔、密封冲洗接口也做了体现，联轴器的安全防护罩虽然在图中未显示，但实际安装时是必须配置的安全部件，避免运行时联轴器卷入杂物或者造成人员伤害。底座的排液槽结构也做了还原，日常检修时泄漏的介质可以通过排液槽导到指定位置，不会积在底座上造成腐蚀。对于做工厂三维布置、泵区管线设计的工程师来说，这个模型可以直接导入到厂区布置模型中，用来核对泵组和周边管道、阀门、操作通道的净距，保证后期安装运维有足够的操作空间，也可以用来做检修方案的模拟，提前规划吊装路径和工具摆放位置。

在实际运行场景中，这类泵组通常会配置进出口的压力变送器、温度传感器，和电机的电流监测一起接入设备管理系统，实时监测泵组的运行状态，当出现进出口压差异常、轴承温升过高、电机电流超标的情况时及时预警，避免故障扩大。对于新入行的结构设计人员来说，通过这个模型可以直观理解卧式泵组的轴系布置、载荷传递路径、安装定位逻辑，比单纯看二维图纸更容易建立整机的空间概念，在做类似泵组的改型设计或者底座设计时，能更合理地布置加强筋位置、预留安装操作空间，避免出现设计干涉或者安装维护不便的问题。
