集成式撬装过滤站容器三维结构设计

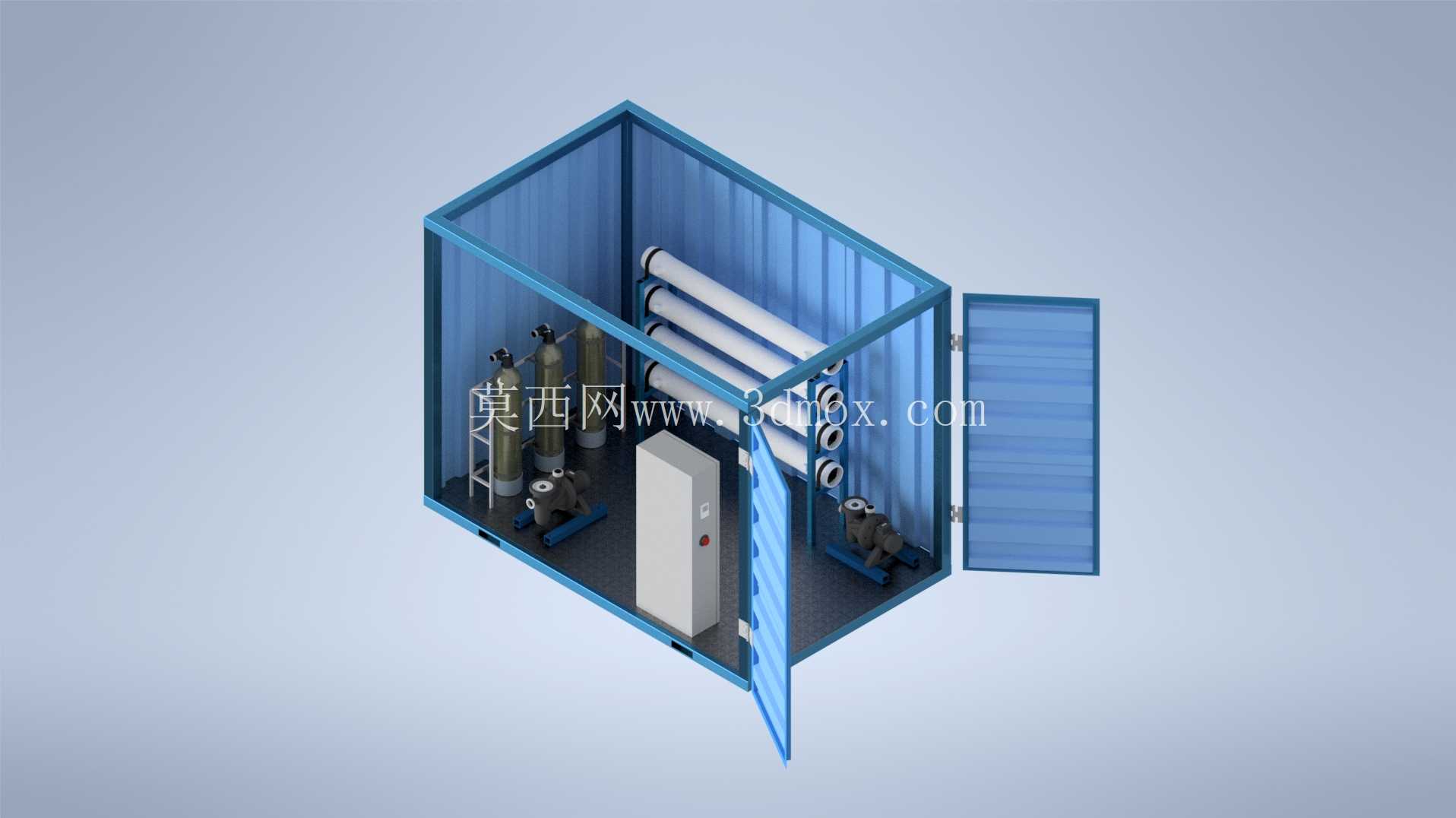

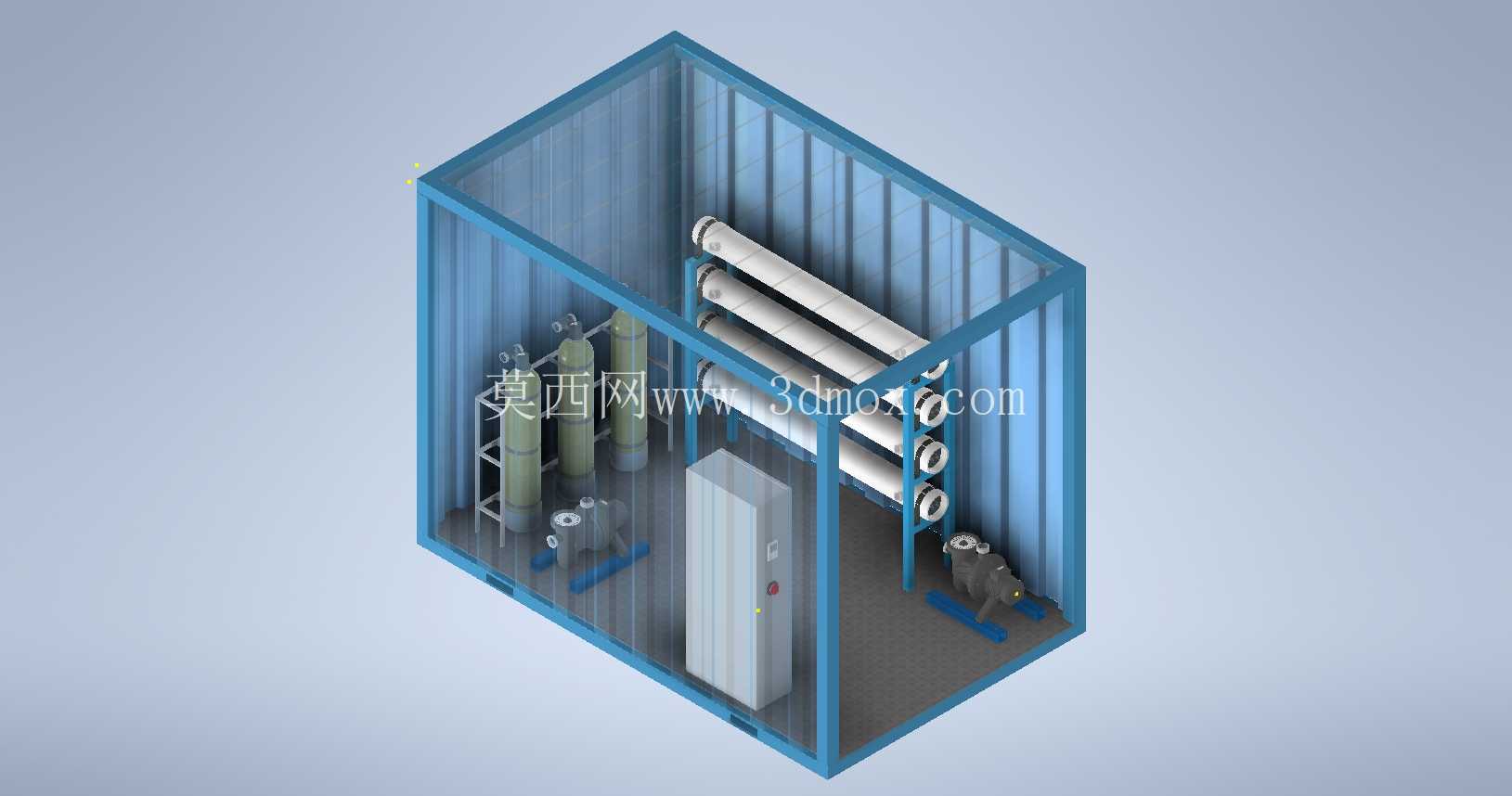

　　这套撬装集成式过滤站的结构设计，核心围绕野外分散作业点、临时工业供水点、应急水处理场景的快速部署需求展开，区别于传统土建式过滤站的固定安装模式，整体采用标准集装箱式外框架作为承载主体，所有过滤组件、动力单元、控制柜体全部集成在框架内部，无需额外搭建厂房基础，到场后仅需对接进出水总管与供电接口即可投入运行，大幅压缩现场安装调试的周期。从实际功能配置来看，核心过滤段采用多支横向布置的卷式膜元件作为过滤核心，膜元件通过端部法兰与集水总管连通，进水端沿管路依次配置保安过滤罐、增压泵组，预处理段的立式过滤罐承担大颗粒杂质截留功能，避免大粒径硬质杂质划伤膜元件表面，延长核心过滤组件的使用寿命。

　　设备的动力端配置两台卧式离心泵，一用一备的冗余设计可避免单泵故障导致整站停机，泵组底座与集装箱底梁之间加装橡胶减震垫，降低运行过程中的振动传递，减少管路接口因长期振动出现的渗漏风险。设计阶段优先考虑了日常运维的操作空间，膜元件排布区域预留了足够的抽拉更换距离，运维人员可在框架内部完成膜元件的拆卸、更换与清洗作业，无需额外借助大型吊装设备；控制柜体布置在框架入口侧的醒目位置，柜体与高压管路之间预留安全操作距离，避免管路跑水时喷溅到电气元件引发短路故障。

　　外框架采用波纹钢板与型钢焊接成型，侧面预留通风百叶窗保障内部设备散热，框架顶部做加强筋处理可承受常规积雪载荷，底部设置标准集装箱角件，适配普通货运卡车、集装箱运输车的装载固定要求，也可通过叉车直接完成短距离转运。管路排布上遵循“上进下出、预处理在前、精处理在后”的流体逻辑，高压管路采用无缝钢管焊接，低压回流管路可根据介质特性选配UPVC或不锈钢管材，所有管路接口统一采用标准法兰连接，便于现场拆装与备件替换；设备的安装边界严格控制在标准20英尺集装箱的外廓尺寸范围内，整体运输状态下无超出框架的外凸部件，无需做拆解即可满足公路运输的限高、限宽要求。

　　框架内部的底梁做了防滑花纹钢板铺设，同时预留排污地漏，设备反冲洗产生的废水可通过地漏集中收集排放，避免地面积水影响运维操作；所有电气布线沿框架内侧的线槽规整布置，强电与控制信号线分槽敷设，减少信号干扰。从结构受力角度，核心膜组件的支撑托架采用矩形钢管焊接成型，托架与底梁之间采用螺栓连接而非满焊，可根据不同规格膜元件的长度调整托架固定位置，提升整站的适配性；立式过滤罐的顶部预留加料口，可根据处理水质的不同投加对应滤料，适配饮用水净化、工业循环水处理、施工营地污水处理等不同工况的过滤需求。泵组的进出口位置加装软连接，抵消泵组运行时的管路位移，进出口管路上配置压力表与阀门，可实时观测运行压力，也可通过阀门切换实现单台泵组的隔离检修，无需排空整站管路存水。框架的入口处设置可开合的检修门，门体加装防雨密封条，适配户外露天放置的防雨要求，门锁采用防雨型锁具，避免非运维人员随意触碰设备引发安全事故。
