卧式不锈钢离心泵工业流体输送结构

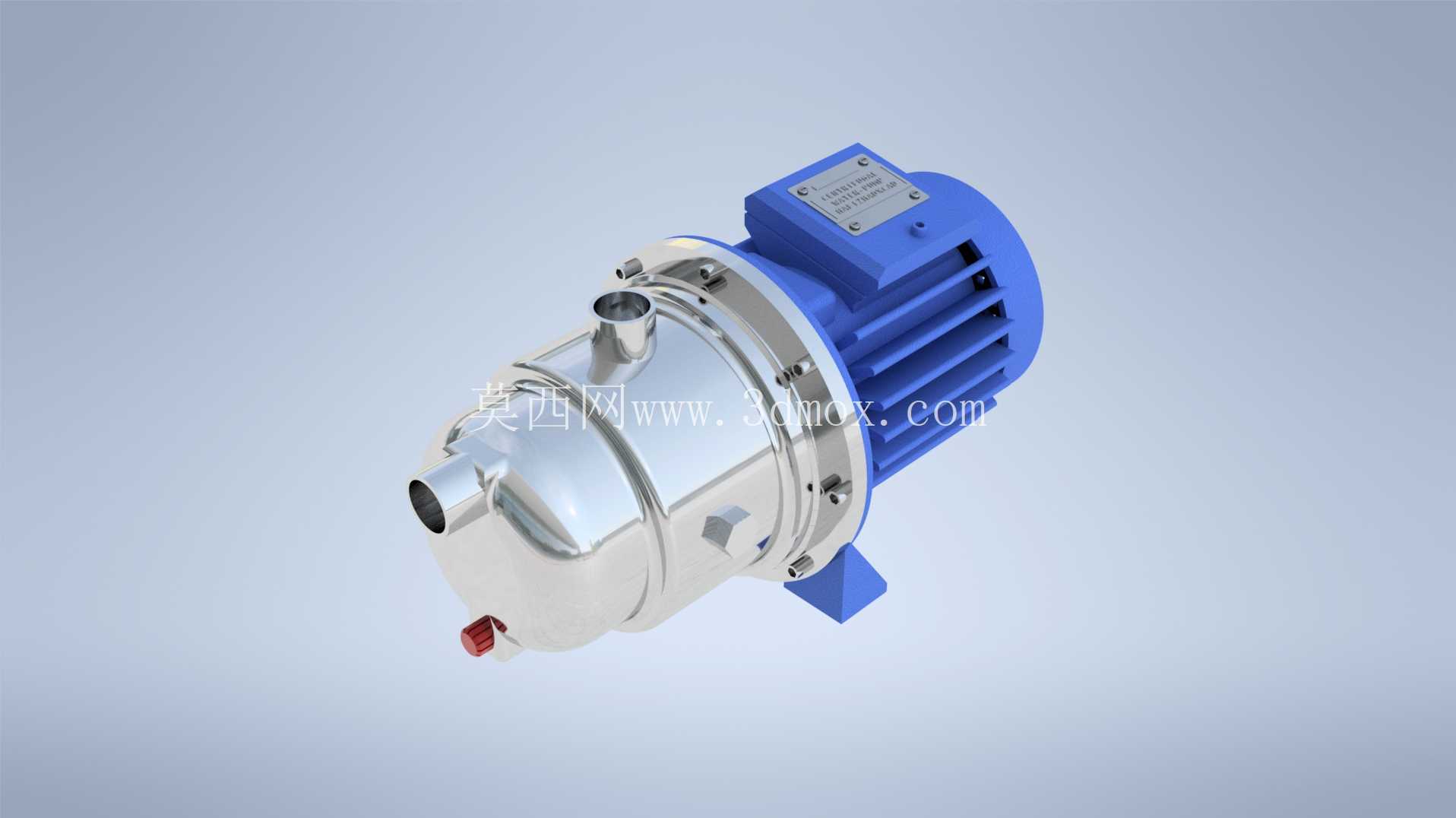

　　在食品加工、精细化工、市政供水这类对流体洁净度有要求的输送场景里，卧式不锈钢离心泵是出镜率极高的通用流体设备，不同于深井提水用的长轴液下泵，这类泵的安装基准面完全落在地面安装平台上，进出口管路的对接高度、电机与泵体的同轴度公差，都直接决定了设备长期运行的振动值与密封件寿命。从结构设计逻辑来看，这款泵采用直联式布局，电机输出轴与泵叶轮轴直接耦合，省去了中间联轴器的传动损耗，也缩小了整机的轴向安装尺寸，对于设备集成商来说，在撬装流体系统、模块化水处理单元里布置这类泵，能有效压缩安装空间，减少机架的承重载荷设计冗余。

　　过流部分采用不锈钢材质打造，接触输送介质的腔体内壁做了镜面级抛光处理，没有卫生死角，输送洁净水、轻度腐蚀性化工介质、食品级流体时，不会出现介质残留挂壁的问题，也能耐受常规工况下的介质腐蚀，避免锈屑脱落污染输送物料。泵体的叶轮采用闭式结构设计，叶片的流道做了顺滑过渡处理，流体从轴向入口进入叶轮腔后，会随着叶轮旋转获得动能，再通过蜗壳流道的扩压作用将动能转化为压力能，最终从径向出口排出，这种流道设计能保证在额定流量区间内运行时，泵的效率保持在较高水平，同时降低流体在泵腔内的湍流噪声，减少气蚀发生的概率。

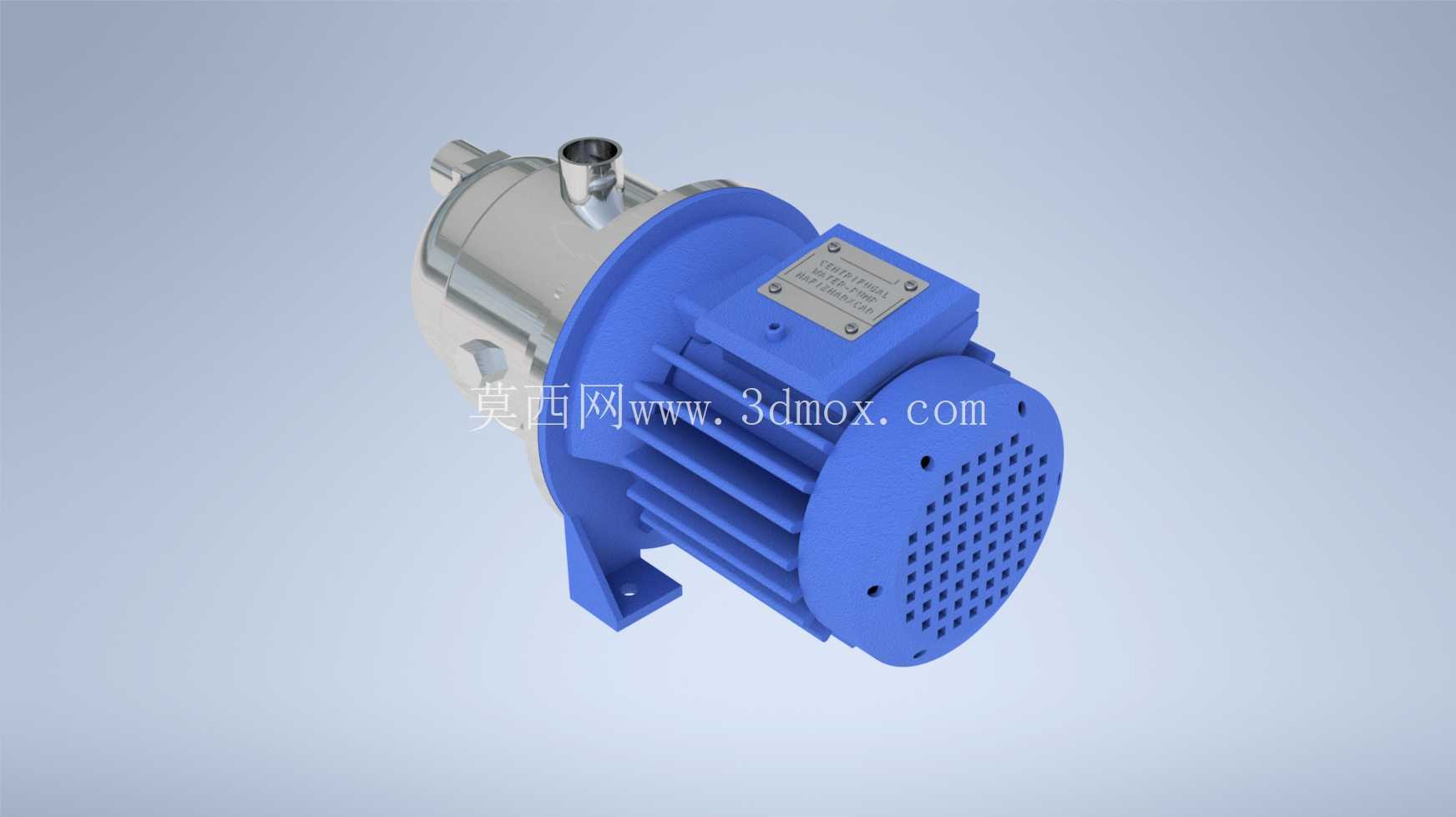

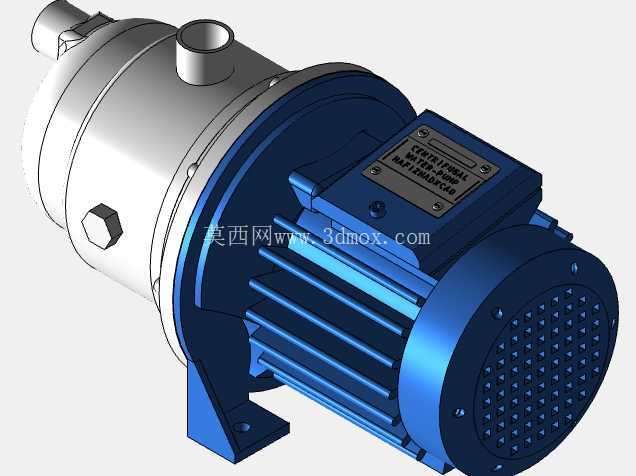

　　安装边界上，泵的底部采用一体化铸造的安装脚座，脚座上预留的螺栓孔位与常规工业槽钢机架的安装孔距匹配，安装时只需要调整四个脚座的水平度，保证电机轴与泵腔的同轴度在公差范围内，就能避免运行时出现轴封偏磨、轴承过热的问题。进出口采用标准管螺纹连接，对接常规工业流体管路时不需要额外做非标转接，能减少管路安装的工作量，也降低了接口处的泄漏风险。电机端的散热筋采用轴向排布结构，运行时电机尾部的散热风叶产生的气流能顺着散热筋快速带走电机运行产生的热量，即使在连续24小时运行的工况下，电机绕组的温升也能控制在绝缘等级允许的范围内，不需要额外加装外部散热装置。

　　在实际选型应用中，这类泵常被用在冷却水循环系统、洁净流体增压输送、小型给排水系统里，选型时需要根据管路的阻力损失计算所需的扬程与流量，匹配对应的电机功率，避免出现大马拉小车或者泵出力不足的问题。建模过程中，泵体与电机的连接法兰定位尺寸、密封槽的深度公差、叶轮与泵腔的间隙值都按照实际工业产品的加工公差做了还原，结构工程师在做系统集成时，可以直接调用这个模型做管路干涉检查、安装空间校核，不需要再重新测绘泵的外形尺寸，能有效缩短项目的设计周期。泵体的接线盒位置、散热风叶的外罩尺寸也都按照实际产品的尺寸做了还原，在做整机布局时，可以提前预留接线操作空间、风叶散热的通风距离，避免后期安装时出现空间不足需要调整管路布局的问题。不同于立式管道泵需要安装在管路中间，这款卧式离心泵的重心更低，运行时的稳定性更好，对安装基础的强度要求更低，即使在小型移动流体设备上安装，也不会因为设备移动产生的振动导致泵的连接部位松动。轴封位置采用标准机械密封结构，建模时还原了密封件的安装槽尺寸，后期做维护保养模拟时，可以直接在模型里拆解更换密封件，核对密封件的型号尺寸，减少现场维护的备件准备时间。
