带花键轴段的传动斜齿轮结构

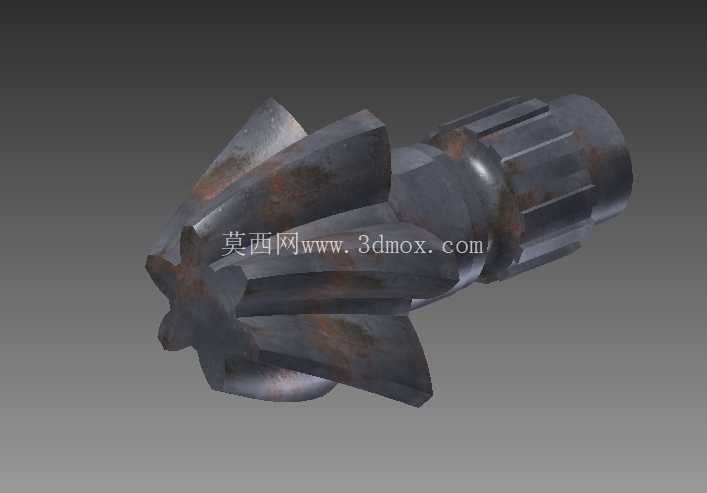

这款斜齿轮零件集成了传动齿段与花键连接轴段，是动力传动系统里承担交错轴/平行轴扭矩传递的核心部件，常见于中小型减速器、机床进给箱、农用机械传动箱、工程机械分动箱这类需要平稳变向传力的工况场景里。和直齿轮相比，斜齿的啮合过程是渐进式的，齿面接触线沿齿宽方向逐步延伸再逐步脱离，不会出现直齿轮整齿突然啮合、突然脱开的冲击感，运行时的噪音、振动表现都更优，适合中高速、中等载荷的连续传动场景。

从结构设计来看，零件一端是螺旋角统一的斜齿工作段，齿形经过修形处理，避免啮合时出现边缘接触导致的应力集中，齿面的过渡圆角也做了优化，能降低交变载荷下的齿根疲劳断裂风险；另一端是外花键轴段，采用渐开线花键结构，和配套的花键孔配合时，对中性好，承载能力强，能传递较大扭矩，同时方便装配时的轴向定位，也允许少量的轴向窜动来补偿加工、装配带来的尺寸误差，避免运行时出现卡滞。

建模过程中采用多草图旋转放样的方式构建齿形，三个比例为1:0.75:0.5的基准草图沿轴向依次排布，相邻草图间绕轴线旋转15度，刚好匹配斜齿的螺旋升角，做草图圆形阵列时取消关联选项，能避免阵列特征随原始草图参数变动出现错位，保证每个轮齿的齿形、螺旋角度完全一致，不会出现齿距累积误差超标的问题。齿根和轴段的衔接位置做了圆弧过渡，避免直角结构带来的应力集中，花键段的齿端做了倒角处理，方便装配时顺利插入配合的花键孔，不会刮伤配合面。

实际选型使用时，要注意安装边界的匹配：斜齿段的齿顶圆直径要和配对齿轮的齿根圆预留0.25倍模数的顶隙，避免啮合时出现齿顶顶撞；花键轴段的长度要匹配安装孔的深度，预留0.5-1mm的轴向间隙，防止热胀冷缩时轴段顶死；轴上的定位台阶面要和轴承内圈端面贴合，保证齿轮的回转精度，径向跳动量控制在0.02mm以内，避免运行时出现偏载导致齿面异常磨损。

这类集成花键轴的斜齿轮不需要额外的键连接来传递扭矩，花键的多齿接触特性让它的承载能力比单键连接高30%以上，同时装配工序更简单，不需要配做键槽，适合批量生产的传动设备使用。在工况适配方面，斜齿的啮合重合度比同参数直齿轮高2倍左右，单齿承受的载荷更小，齿面磨损更均匀，使用寿命更长，在需要正反转切换的传动场景里，反向间隙更小，传动精度更稳定。建模时还要注意齿面的拔模斜度，因为这类零件多采用锻压毛坯再机加工的工艺生产，齿面预留合适的加工余量，能减少后续机加工的切削量，提高生产效率，同时保证零件的内部金属纤维流线沿齿形连续分布，提升轮齿的抗冲击强度。
