工业散料中转储运用料斗装载罐结构

在矿山、建材、粮食加工、散货港口转运这类涉及大宗散状物料处理的生产场景中，料斗装载罐是衔接上游来料与下游输送、加工工序的核心中转储料单元，其结构设计合理性直接影响整条产线的物料流转效率，甚至会因堵料、架桥问题导致整条产线非计划停机。这类设备的核心作用，是在物料进入下一生产环节前完成暂存、流量缓冲与均匀给料，消解上游来料的流量波动，避免下游设备因瞬时过载出现损坏，同时也能在上下游设备检修、短时间停机时提供一定的物料缓存容量，减少工序间的等待损耗。

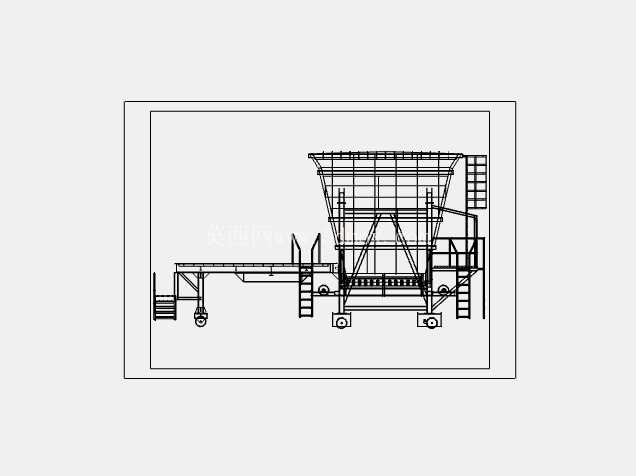

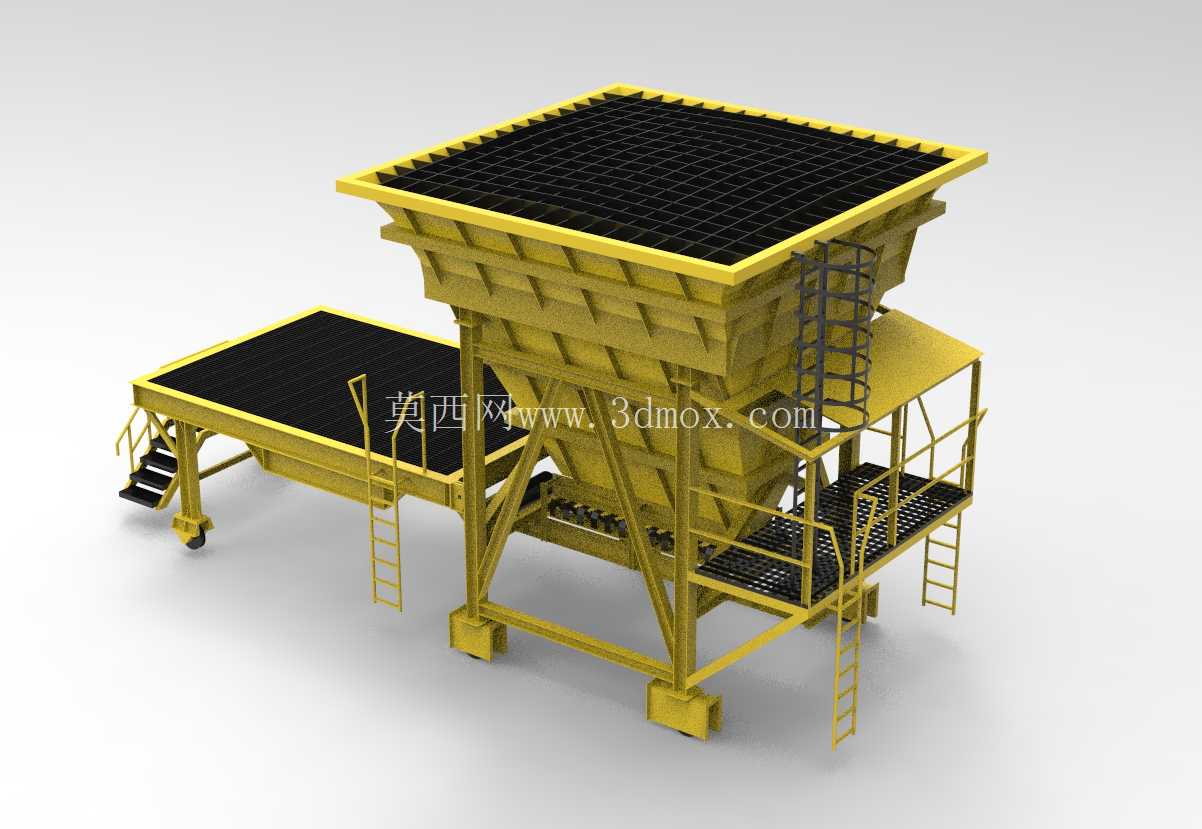

从结构设计逻辑来看，该料斗装载罐采用上宽下窄的倒方锥斗身作为主体储料腔，上部敞口区域铺设格栅网板，一方面可对来料进行初步筛分，拦截超出粒径要求的大块物料或杂物，避免大块物料进入斗身造成出料口卡堵，另一方面格栅也可作为检修防护结构，防止人员或工具意外跌落储料腔。斗身的锥角设计经过散料安息角校核，针对常见的矿石颗粒、砂石、粮食、工业粉料等不同散料的流动特性，锥壁倾斜角度设置大于对应物料的安息角3°-5°，避免物料在锥壁处粘附堆积形成架桥，保证物料依靠自重即可顺畅流向底部出料口。

设备配套的侧部操作平台采用型钢焊接框架搭配防滑花纹钢板铺设，平台周边设置1.2m高的安全防护栏杆，沿斗身不同高度布置直爬梯，爬梯踏步采用防滑圆钢焊接，满足日常巡检、格栅清理、设备维护的人员通行需求，爬梯与平台的连接位置均做加强筋焊接处理，可承受额定检修载荷下的结构变形量控制在允许范围内。斗身底部采用型钢焊接的支腿结构作为支撑，支腿底部设置加厚安装底板，底板预留地脚螺栓安装孔，安装时需保证整个罐体的水平度偏差不超过1/1000，避免因罐体倾斜导致物料偏载，进而出现单侧出料不畅、支腿受力不均的问题。

考虑到不同工况的安装边界限制，该类料斗装载罐的外形尺寸可根据现场处理量需求调整，常规处理量下的罐体总高度控制在6-8m区间，上部敞口的方形进料口边长根据上游来料设备的出料宽度匹配，通常在4-6m范围，底部出料口尺寸根据下游输送设备的进料口宽度设置，一般为0.8-1.5m，支腿的跨距设计需预留出底部出料设备、输送皮带的安装空间，保证出料口至下游输送面的落料高度满足物料导流要求，同时避免落料高差过大导致物料扬尘、破碎率升高的问题。

在细节设计上，斗身内壁可根据物料的磨损特性选择加装耐磨衬板，针对矿石、矿渣这类强磨蚀性物料，可在锥壁易磨损区域铺设高锰钢或耐磨橡胶衬板，衬板采用沉头螺栓固定，便于后期磨损后快速更换；针对含水率较高、易粘附的粉料，可在锥壁加装振动器或空气炮接口，通过定期振动或气流冲击破除物料架桥，保证出料顺畅。侧部延伸的操作平台可根据现场布局调整安装位置，既可以布置在进料侧作为进料巡检、格栅清理的操作位，也可根据出料口位置调整至出料侧，方便观察出料状态、调节出料闸门开度。

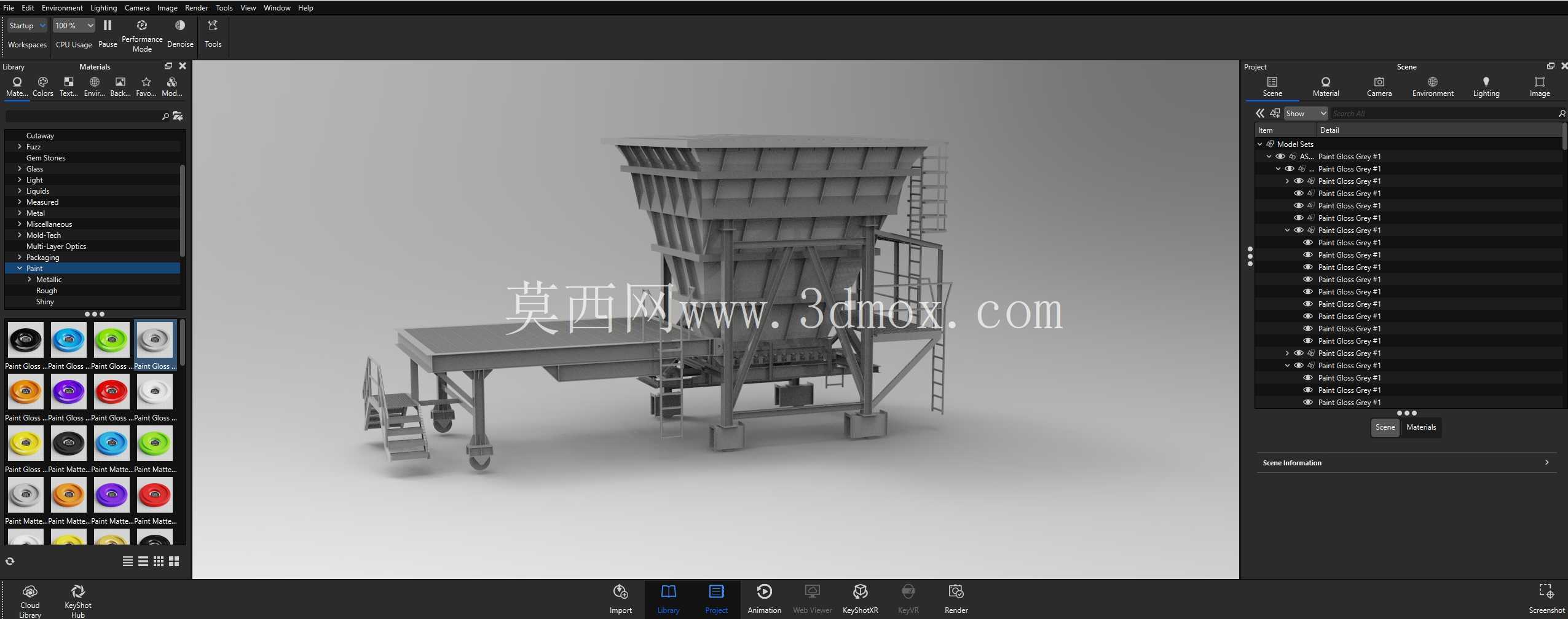

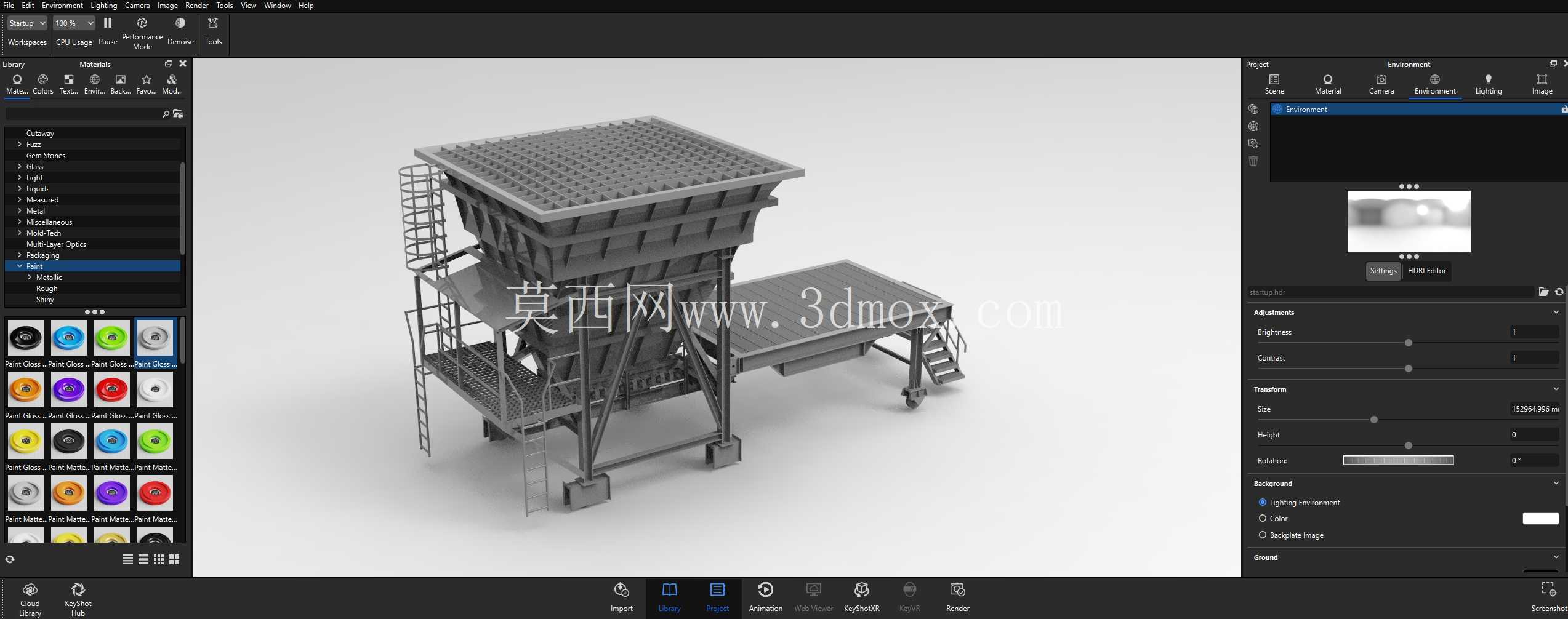

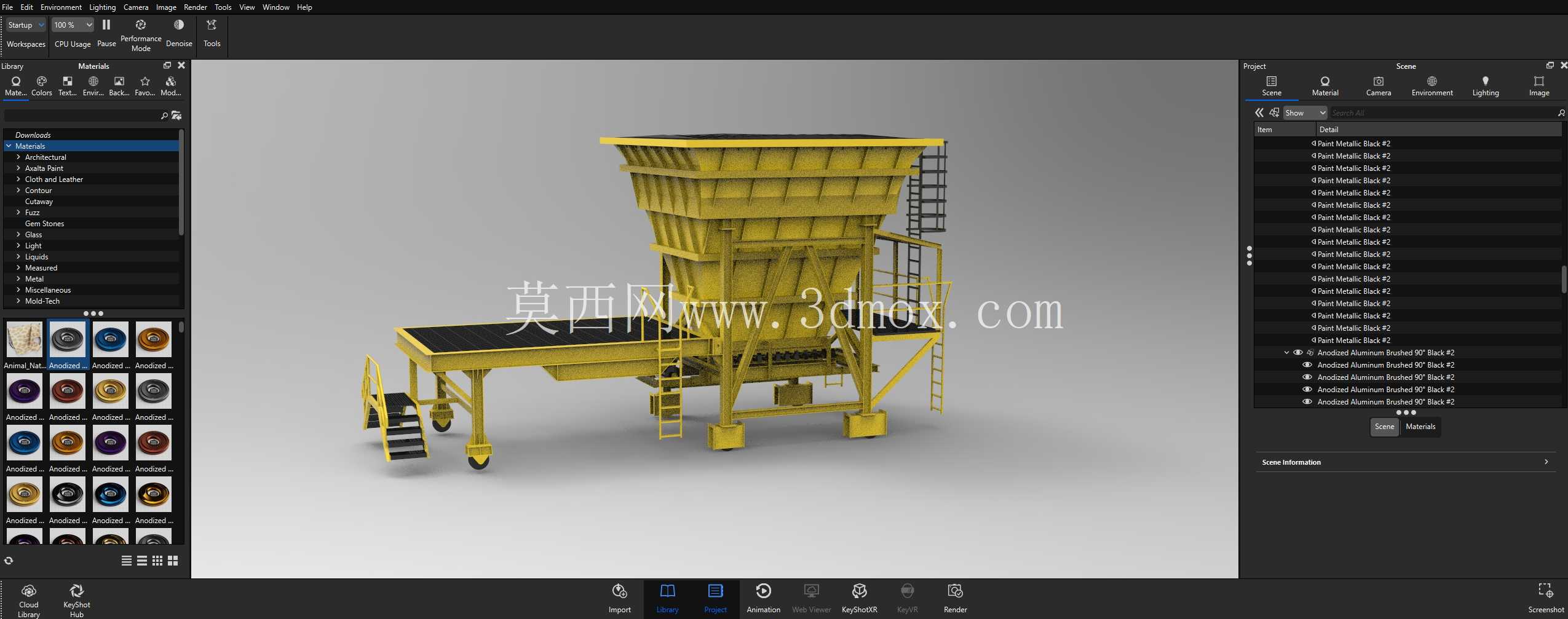

建模过程中需重点关注焊接结构的工艺合理性，所有型钢拼接位置均需预留焊接坡口，避免出现虚焊、应力集中的问题，支腿与斗身的连接位置设置三角加强筋，分散储料满载时的结构应力，防止长期满载工况下出现焊缝开裂、结构变形。格栅网板的栅条间距根据处理物料的最大允许粒径设置，栅条采用耐磨方钢制作，间距均匀，焊接牢固，可承受大块物料跌落时的冲击载荷。整个罐体的表面涂装采用工业重型防腐涂装工艺，除锈后依次涂刷底漆、中间漆与面漆，适应户外或高粉尘工业场景的防腐需求，延长设备的整体使用寿命。
