工业传动用双排外链板销轴链节结构

在各类工业传动场景中，链传动是应用极为广泛的动力传递形式，从常规的输送线、农机传动到重型工程机械的动力输出，都能看到链条组件的身影，本次呈现的链节结构，是标准滚子链的核心组成单元，承担着相邻链节铰接、传递拉力、配合链轮啮合的核心作用。日常设备维护中，不少一线机修人员都遇到过链条拉断、外链板变形、销轴窜出的故障，追根溯源大多是链节设计阶段的受力校核不到位，或是安装配合间隙预留不合理导致的，因此单个链节的结构合理性，直接决定了整根链条的使用寿命与运行可靠性。

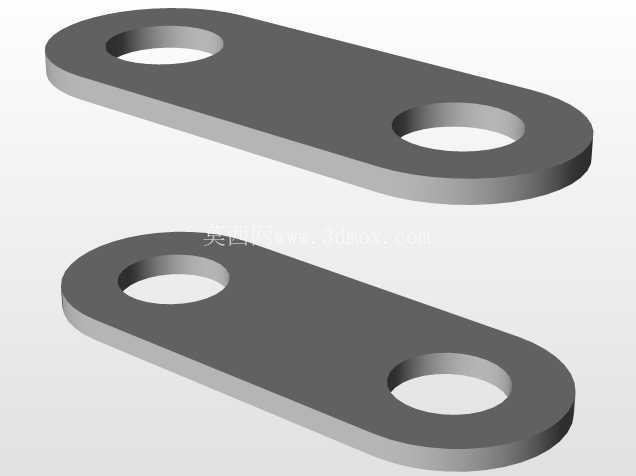

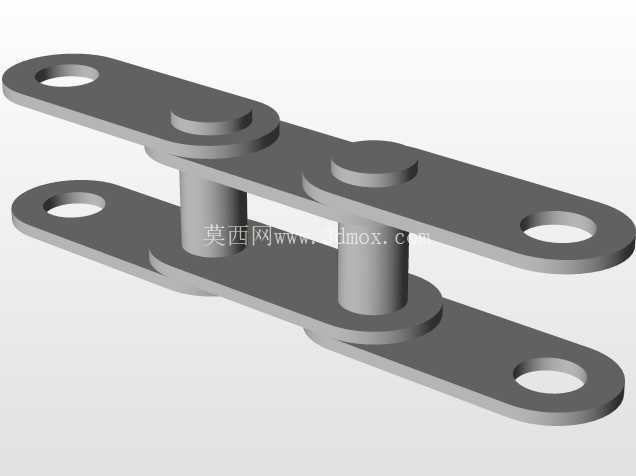

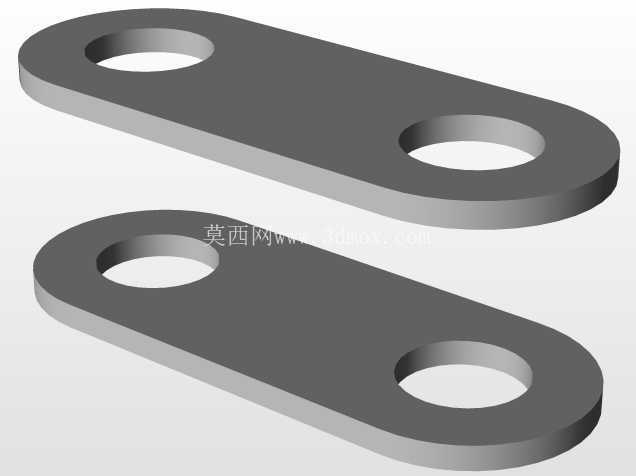

从结构组成来看，该链节采用双侧外链板搭配中间销轴的铰接结构，两块平行布置的外链板通过过盈配合与两端销轴固定，销轴中段预留出与内链板套筒配合的间隙，保证相邻链节可以围绕销轴灵活转动，适配链轮啮合时的角度变化。外链板采用两端带安装孔的长条形平板结构，孔位与销轴的配合段做了局部加厚凸台设计，这一细节并非冗余结构，实际应用中可以有效分散销轴传递的拉应力，避免外链板孔位处出现应力集中导致的开裂，不少早期的链条设计省略了这一凸台结构，在重载交变载荷下，孔位边缘很容易出现疲劳裂纹，最终引发断链故障。

设计这类链节时，首先要匹配对应规格链条的节距参数，节距是链条最核心的尺寸参数，直接决定了与链轮的啮合适配性，节距偏差过大会导致啮合卡滞、跳齿，加速链轮齿面的磨损。其次是外链板的外形尺寸，板厚要根据额定破断载荷做强度校核，两端安装孔的中心距必须严格控制公差，孔与销轴的配合过盈量要经过工艺验证，过盈量太小会导致销轴在载荷作用下发生转动甚至窜出，过盈量太大则会导致装配时外链板变形，影响两侧板的平行度，进而导致链条运行时出现侧向偏摆，加剧链轮侧面的磨损。销轴的直径要匹配内链节套筒的内径，两者之间的间隙要控制在合理范围，间隙过小会导致铰接转动阻力大，链条运行卡顿，间隙过大则会导致铰接处晃动量大，传动精度下降，同时杂质容易进入配合面加速磨损。

从安装边界来看，该链节作为整根链条的组成单元，装配时需要保证两侧外链板的平行度误差在允许范围内，销轴两端铆接后不能出现突出的毛刺，避免运行时与相邻部件发生干涉。在输送线应用场景中，这类链节组成的链条还需要搭配附件使用，比如在外链板上安装输送刮板、载具固定板，此时外链板的平面度就有更高要求，避免附件安装后出现倾斜，导致输送物料偏移。在农机传动场景中，链节需要暴露在多粉尘、多秸秆碎屑的环境中，因此销轴与套筒的配合间隙还要考虑密封需求，部分工况下会在销轴两端加装密封圈，防止泥沙进入铰接面造成磨粒磨损，这就要求外链板外侧预留出密封圈的安装空间，凸台结构的直径也要做对应调整。

实际建模过程中，需要重点关注各配合面的公差设定，过盈配合面、间隙配合面的公差带要符合机械设计手册的对应要求，不能简单用统一的无公差实体建模，否则后续出工程图时会缺失关键工艺信息，导致加工出来的零件无法装配。同时外链板的边缘要做合理的倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面可以减少应力集中，提升板件的疲劳强度，不少新手建模时容易忽略倒角细节，做出来的模型棱角分明，看似精准实则不符合实际加工工艺要求。销轴的两端要做铆接工艺的预留结构，保证装配铆接后销轴不会从外链板孔中脱出，同时铆接后的端部不能超出外链板侧面太多，避免与链轮护板、导轨等部件发生摩擦。

在不同的应用场景下，链节的材料选择也有差异，常规工况下外链板采用45Mn钢调质处理，销轴采用20CrMnTi渗碳淬火，保证表面耐磨芯部有足够韧性，重载冲击工况下则会选用更高强度的合金钢材料，同时加大板厚与销轴直径。腐蚀环境下使用的链条，还会对外链板和销轴做镀锌、达克罗等表面处理，此时建模时还要考虑镀层厚度对配合尺寸的影响，避免镀层导致配合间隙变小，影响装配灵活性。
