多片式离合器拆解结构三维建模

多片离合器作为传动系统中实现动力接合与切断的核心部件，广泛应用于需要平顺换挡、大扭矩传递的场景中，包括乘用车辆的自动变速箱、工程机械的动力切换单元、工业设备的负载启停机构，部分重载摩托车的传动端也会采用这类结构来兼顾扭矩容量与操控平顺性。和单片干式离合器不同，多片结构通过多组摩擦副的叠加接触，能在有限的径向尺寸内传递更大的扭矩，同时摩擦面的压力分布更均匀，接合过程的冲击更小，适合频繁启停、扭矩动态变化的工况。

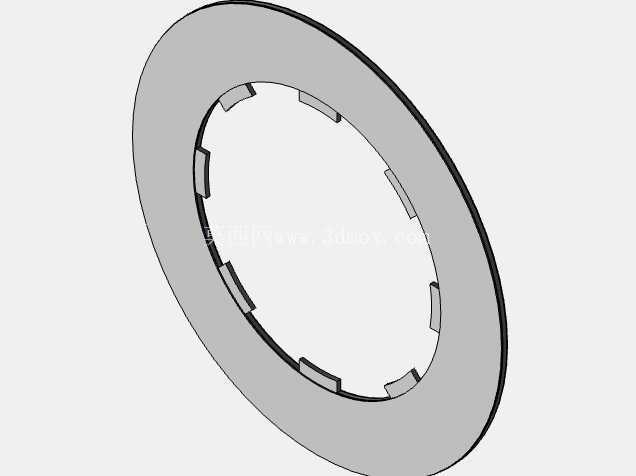

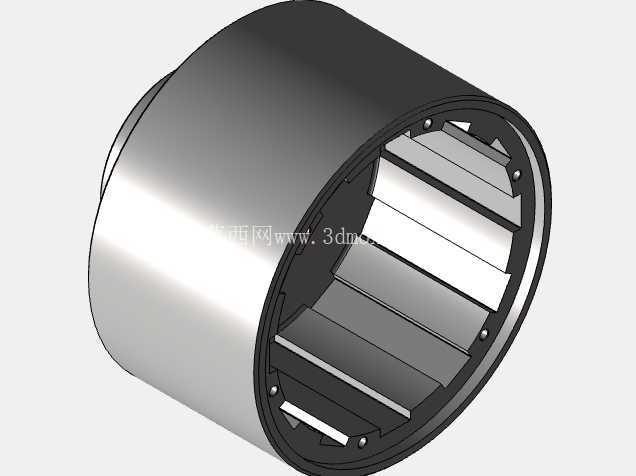

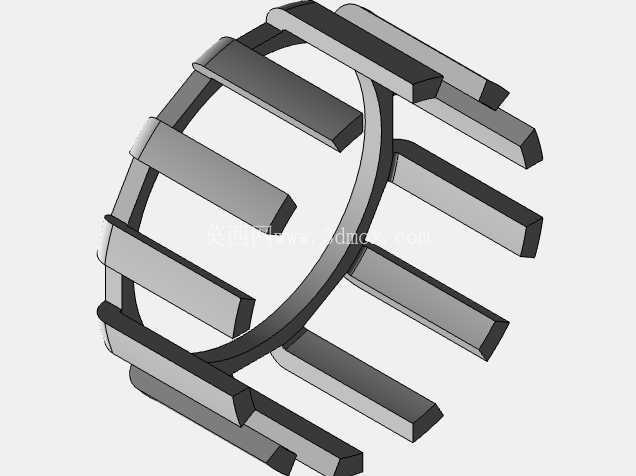

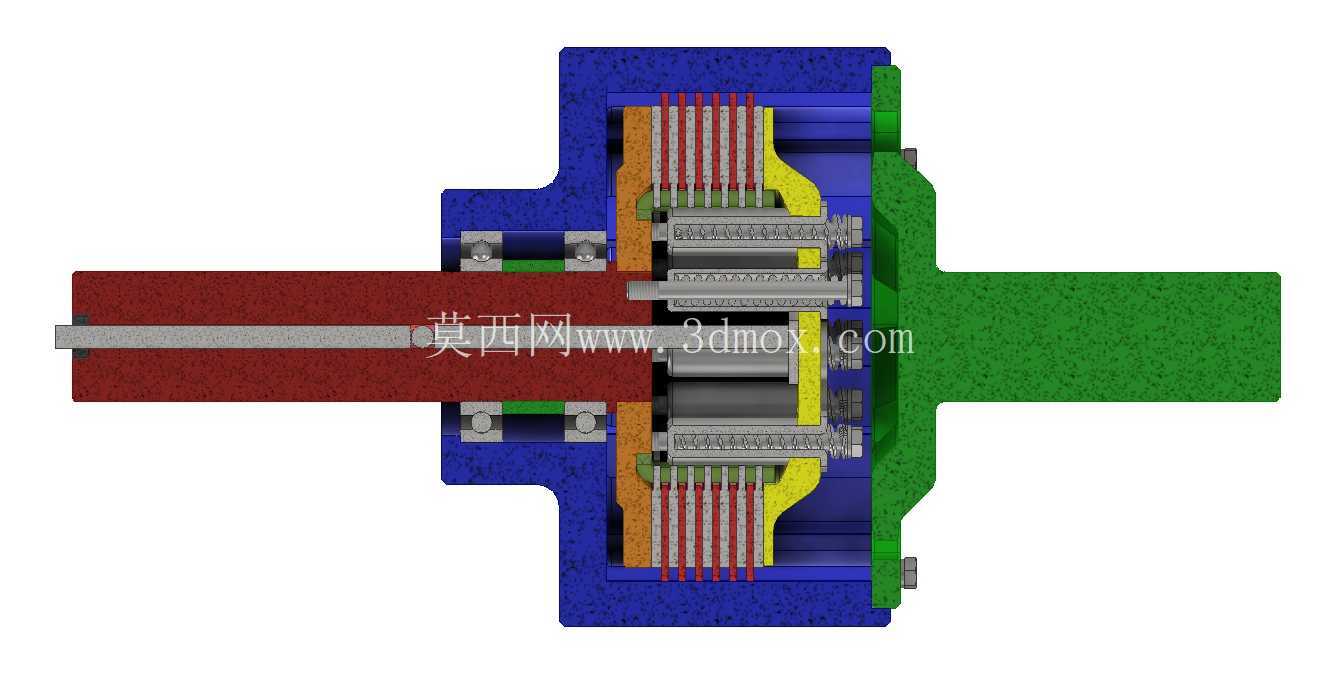

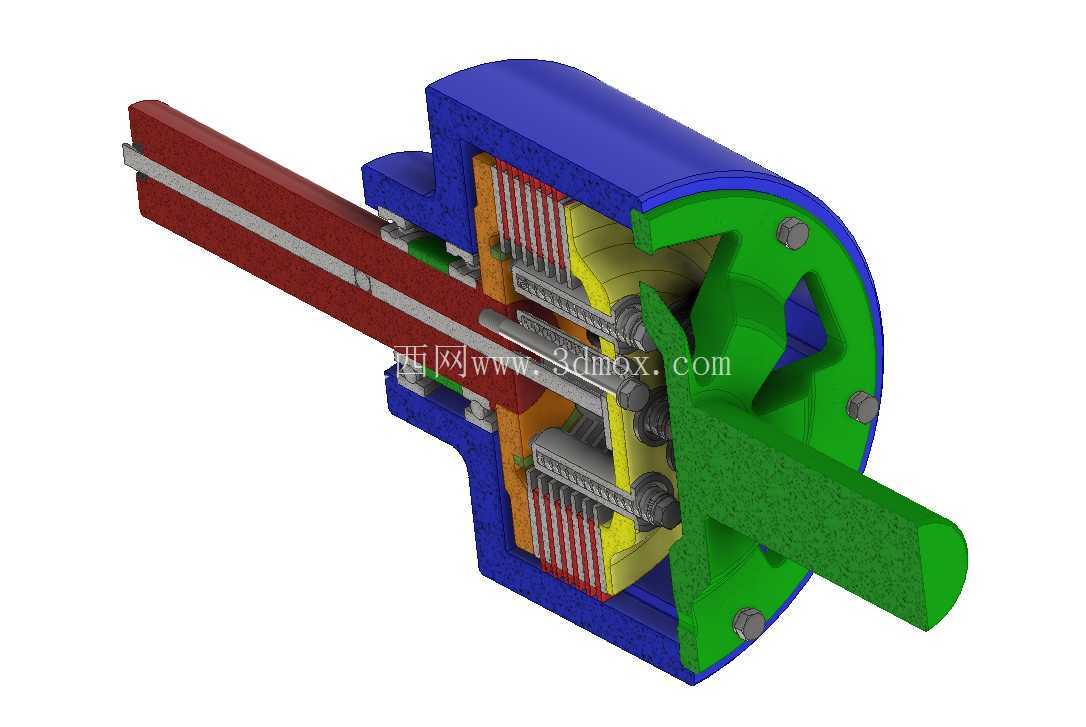

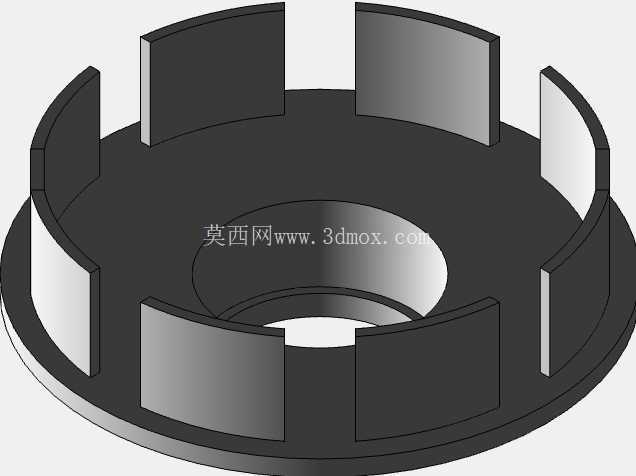

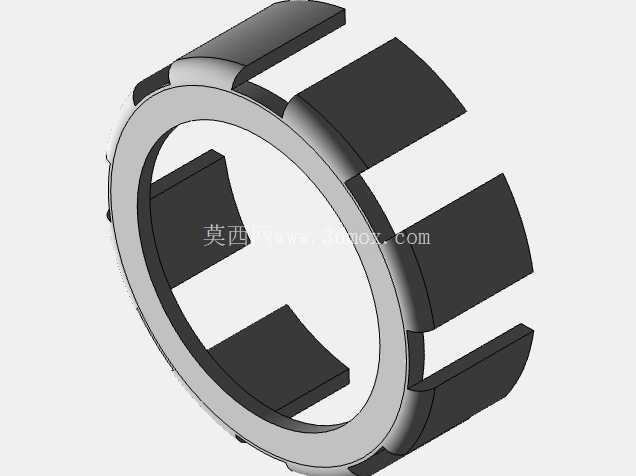

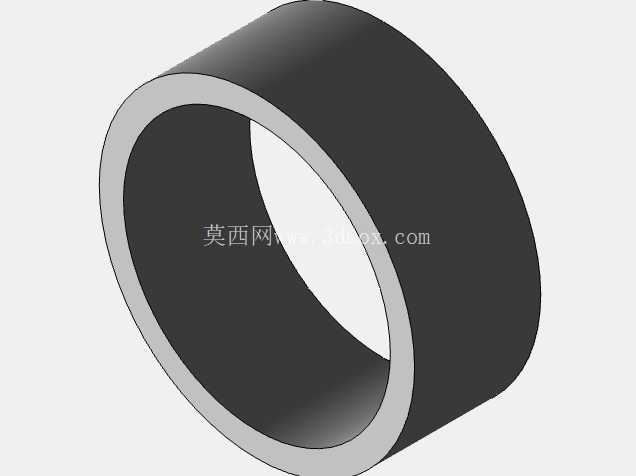

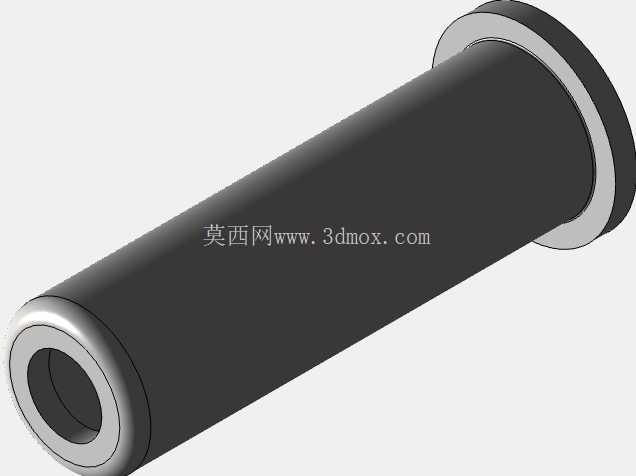

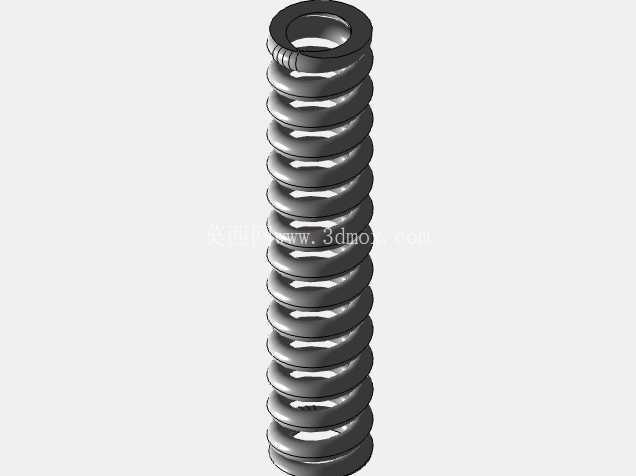

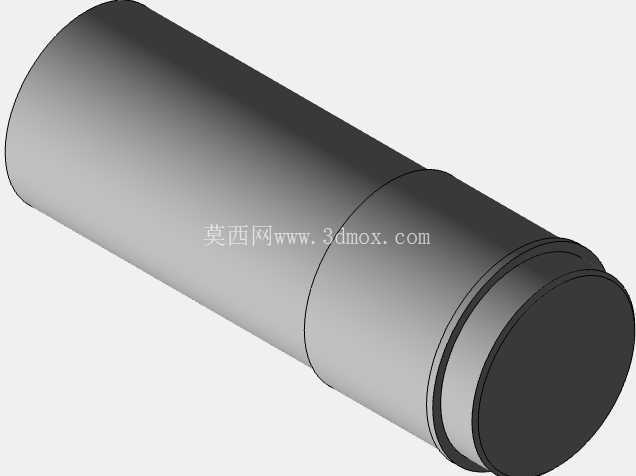

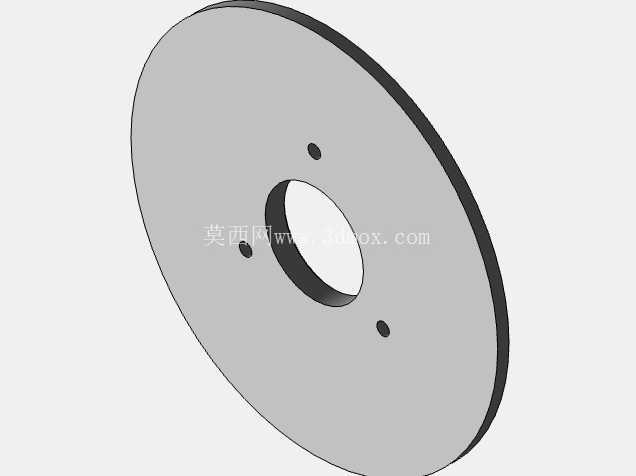

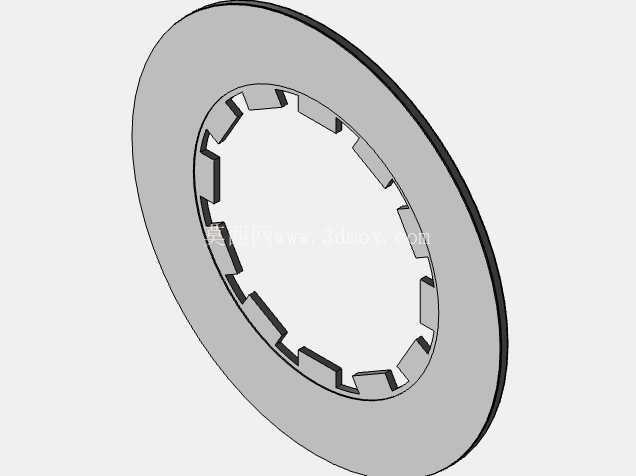

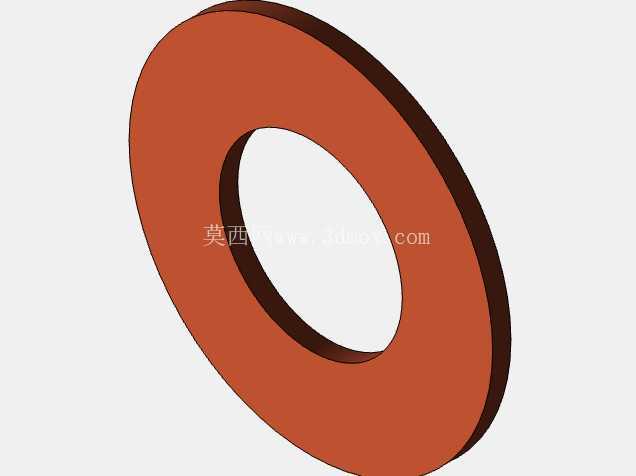

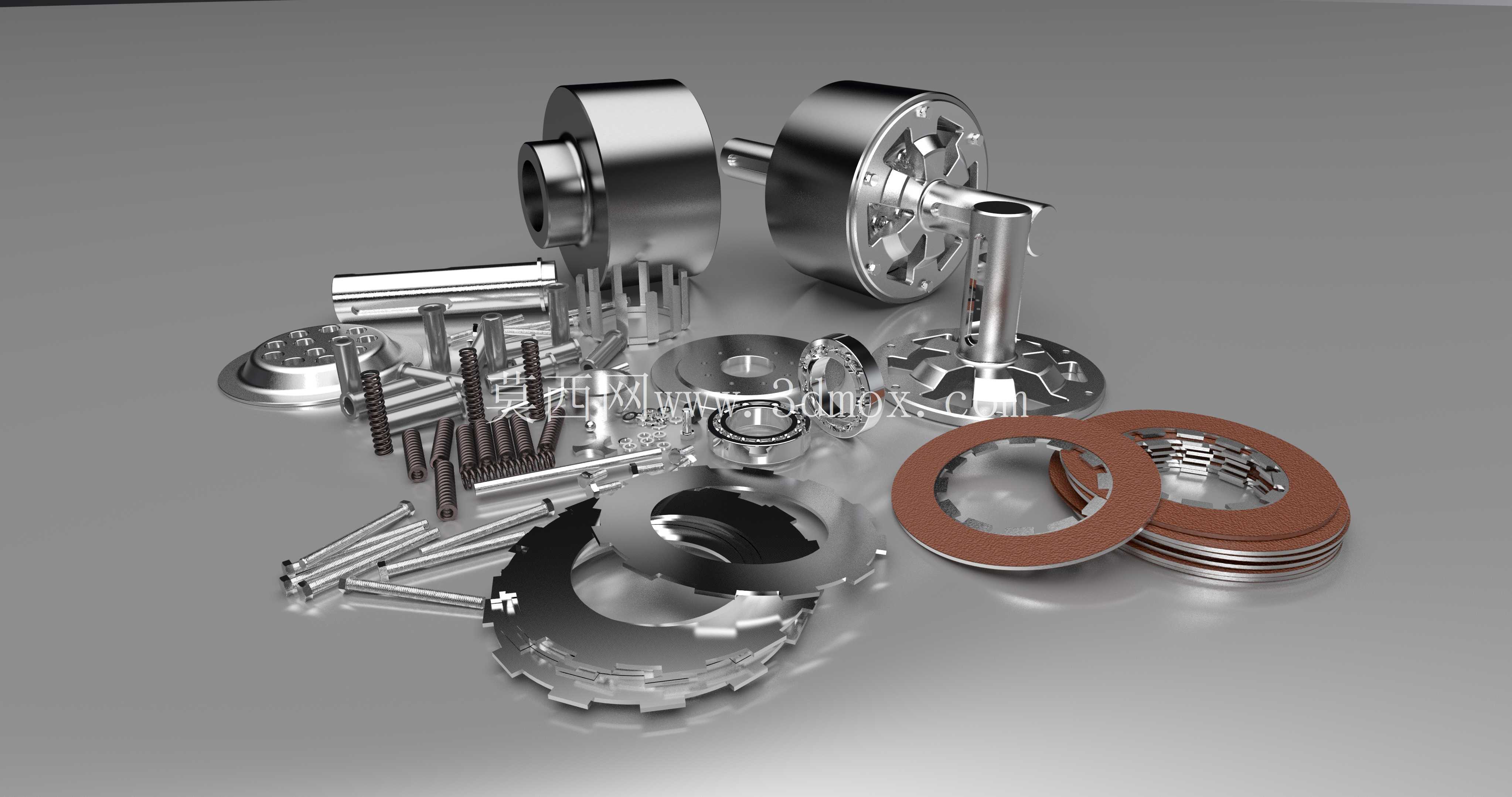

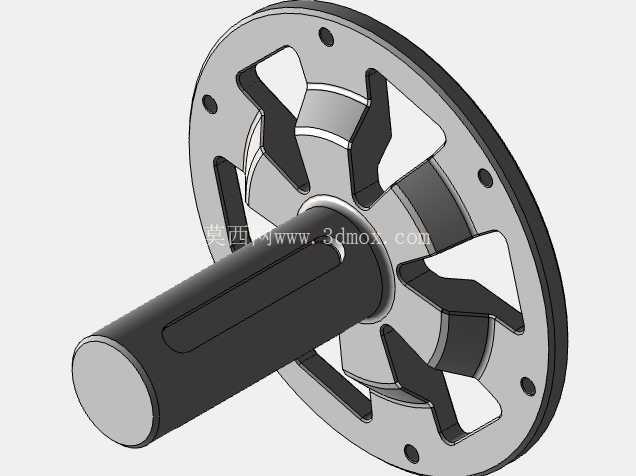

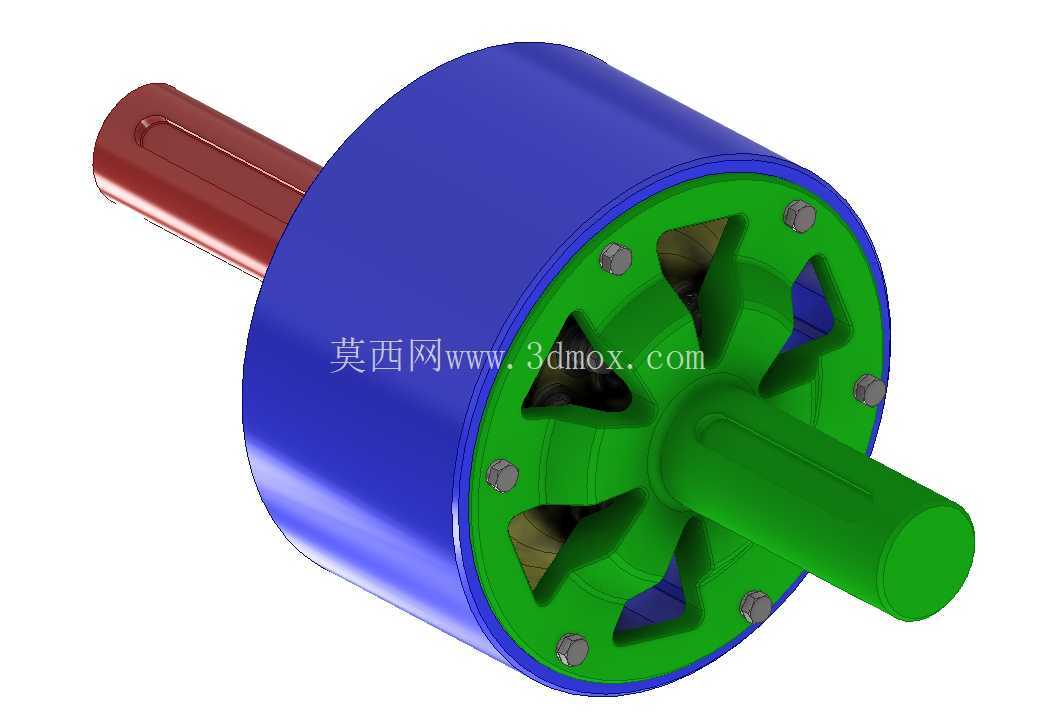

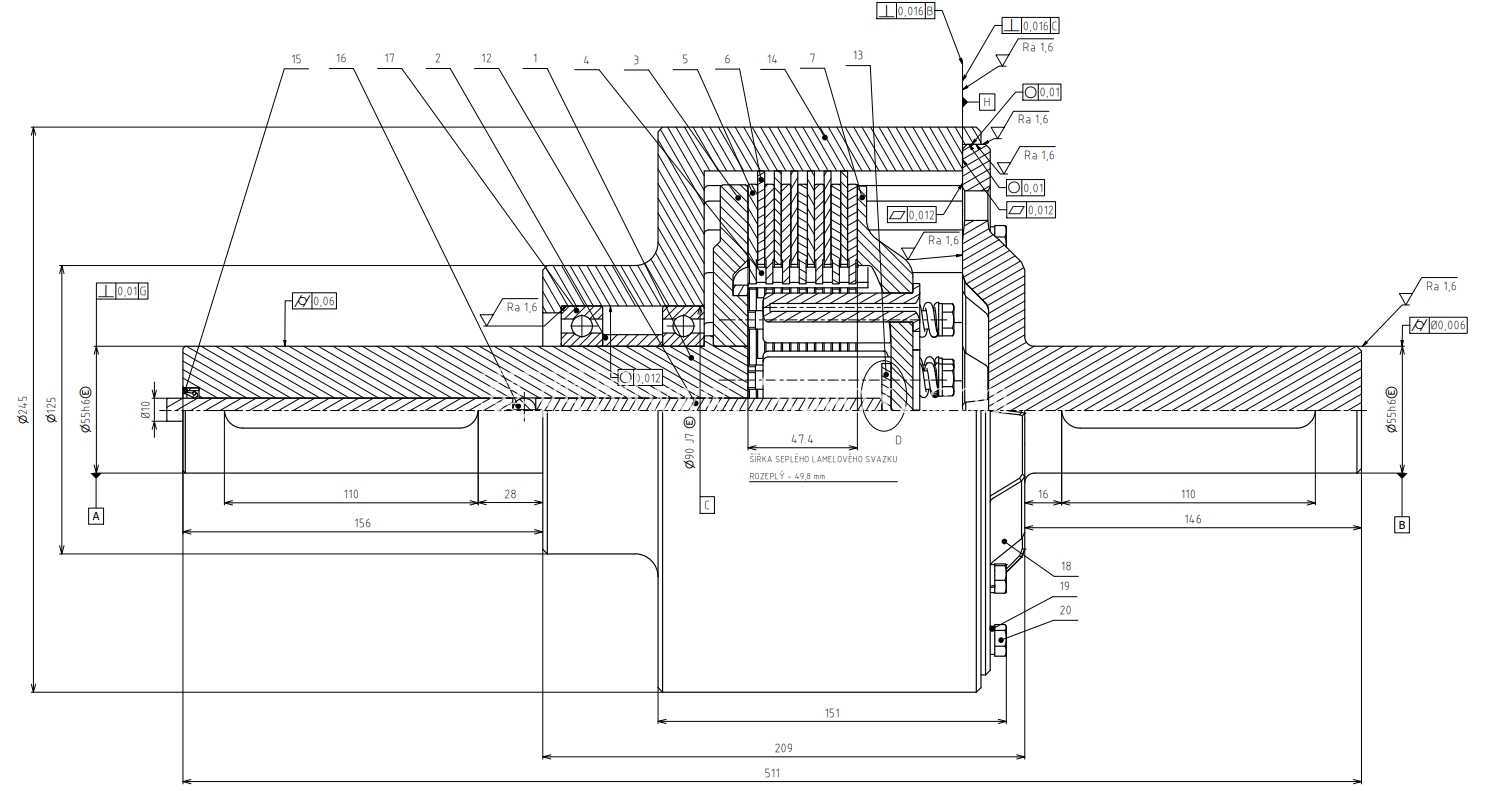

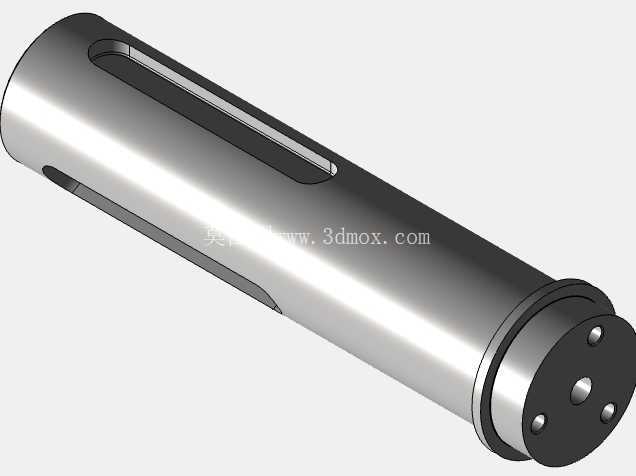

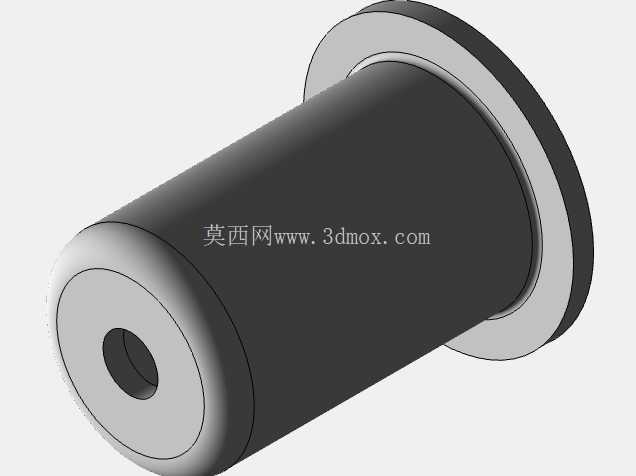

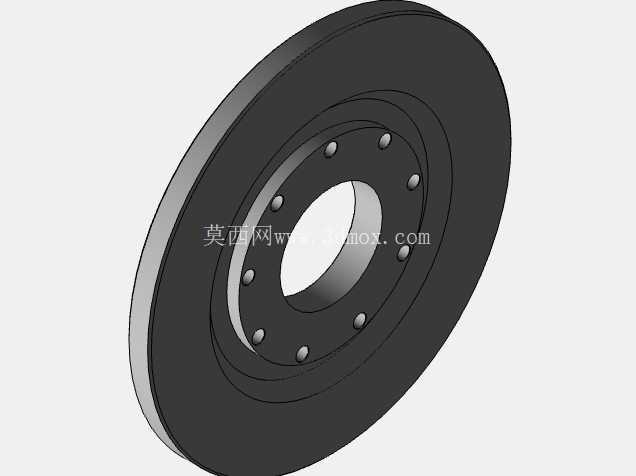

从拆解后的结构来看，这套模型完整还原了离合器的全部组成零件：包括主动端的鼓形壳体、从动端的轮毂、交替叠放的钢质主动片与带摩擦衬面的从动片、提供压紧力的螺旋压紧弹簧组、用于轴向定位的卡簧与挡圈、以及装配所需的各类紧固件。建模过程中首先要明确动力传递的路径：主动鼓与动力输入侧连接，通过鼓内壁的花键槽带动主动钢片同步旋转，从动片通过内花键与输出端的轮毂啮合，当压紧机构施加轴向压力时，主从动片之间的摩擦力会带动从动侧同步旋转，实现动力的刚性传递；当压紧力释放时，片组之间出现间隙，主动侧的旋转不会带动从动侧，实现动力切断。

设计这类离合器结构时，首先要匹配传递功率与转速参数，基于额定功率与工作转速计算所需的最大传递扭矩，再结合摩擦片的摩擦系数、允许的面压值，确定摩擦副的数量、摩擦片的内外径尺寸——径向尺寸受安装空间限制时，就需要增加摩擦片数量来提升扭矩容量，但片数过多会导致分离不彻底、拖曳扭矩增大，因此片组的总厚度需要严格控制，保证分离状态下每片之间的间隙均匀，避免半联动状态下的异常磨损。压紧弹簧的参数匹配是设计中的关键环节，弹簧的总预紧力决定了离合器的最大静摩擦力矩，需要预留1.2-1.5倍的扭矩储备系数，避免大负载下出现打滑；同时弹簧的刚度曲线要匹配分离行程，保证踏板或分离机构的操作力在合理区间，不会出现过重或接合点模糊的问题。

安装边界方面，主动鼓的输入端需要匹配动力侧的连接接口，通常采用花键或法兰连接，输出轮毂的内花键要与输出轴的花键参数完全匹配，保证同轴度误差在允许范围内，避免旋转过程中出现偏磨。离合器总成的轴向尺寸需要匹配传动腔的安装空间，分离轴承的工作行程要和离合器的分离行程对应，保证分离时片组完全脱开，接合时弹簧压力完全作用在摩擦片组上。所有旋转零件的动平衡精度要满足工作转速要求，尤其是高速工况下应用的离合器，主动鼓、轮毂这类大尺寸旋转件需要做动平衡校正，避免高速旋转时产生振动，影响整个传动系统的寿命。

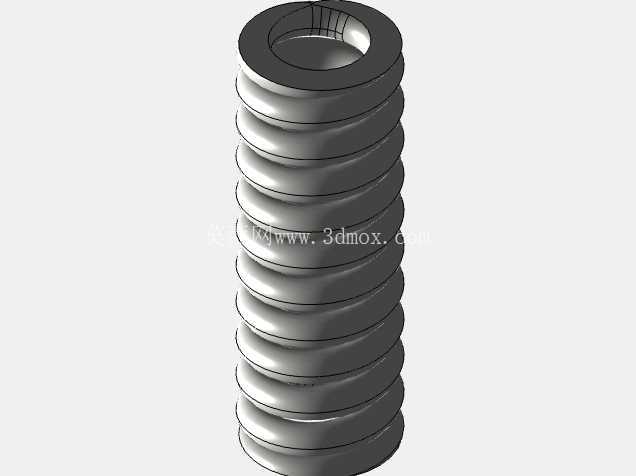

从结构细节来看，摩擦片的衬面采用耐高温的摩擦材料，表面开有油槽（湿式结构）或散热沟槽（干式结构），用于导出接合过程中产生的热量，避免高温导致摩擦系数衰减；主动钢片表面有较高的平面度要求，平面度误差过大会导致接合时压力分布不均，出现局部烧蚀的问题。压紧弹簧沿圆周均匀分布，每个弹簧的预紧力偏差要控制在5%以内，避免压盘倾斜导致片组偏磨。轴向定位的卡簧需要卡入卡槽的完整深度，承受弹簧的轴向推力时不会脱出，紧固件需要采用防松结构，避免高速旋转时松动脱落造成故障。

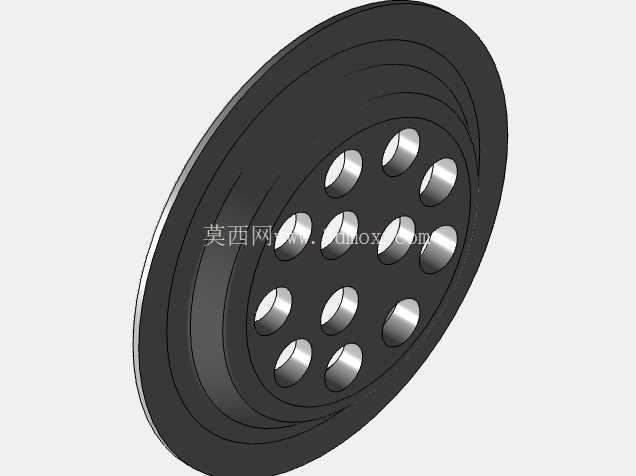

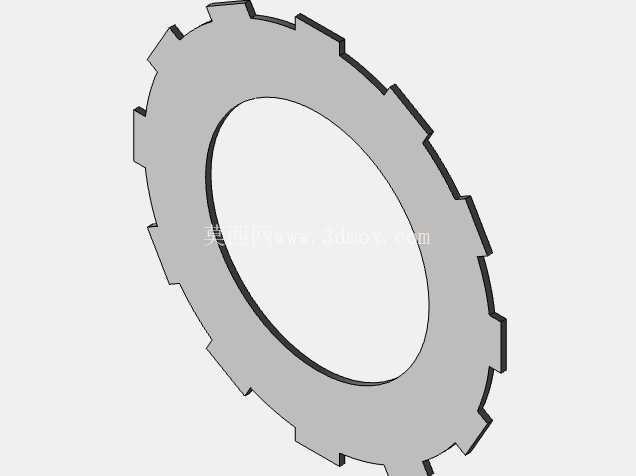

建模过程中需要注意各零件之间的装配关系：主动片的外齿与主动鼓的内花键采用间隙配合，保证片组能沿轴向自由滑动；从动片的内齿与输出轮毂的外花键同样保留合适的间隙，避免卡滞导致分离不彻底。压盘的导向结构要保证轴向移动时的同轴度，不会出现偏斜。所有零件的倒角、圆角都要符合加工工艺要求，避免锐边造成装配划伤，同时减少应力集中的风险。对于需要润滑的湿式多片离合器，还要在主动鼓、轮毂上设计对应的油道，保证冷却润滑油能进入片组之间，带走摩擦产生的热量，同时冲刷磨损产生的碎屑，延长摩擦片的使用寿命。
