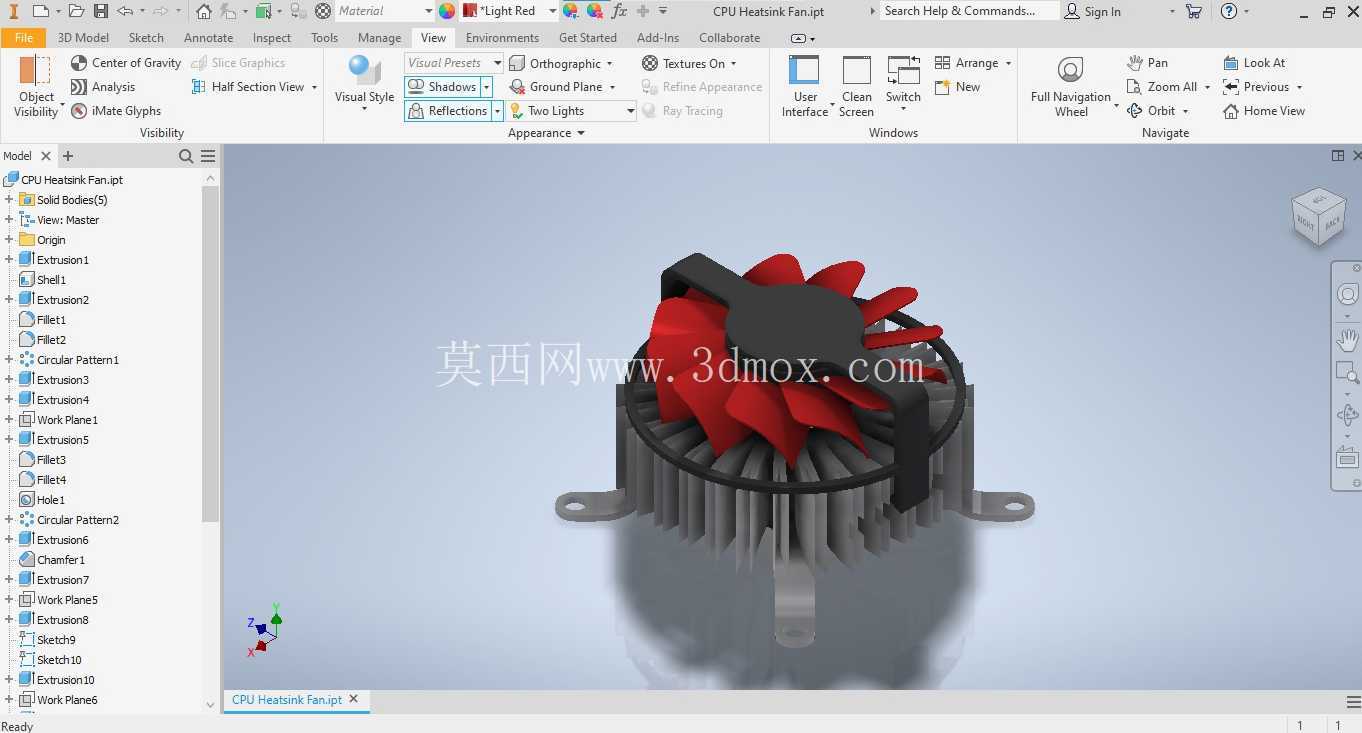

台式机CPU风冷散热组件精细结构建模

日常做消费电子结构设计时，CPU风冷散热是台式机、嵌入式工控机里最常见的被动+主动结合散热组件，这次建模的这款下压式风冷结构，覆盖了从入门级桌面平台到低功耗工控主板的常规散热需求，区别于塔式侧吹结构，下压式的出风方向垂直于主板平面，除了带走CPU核心热量，还能顺带覆盖主板供电模块、内存颗粒的辅助散热，在小尺寸ITX机箱、薄型一体机这类内部空间局促的装机场景里适配性更强。

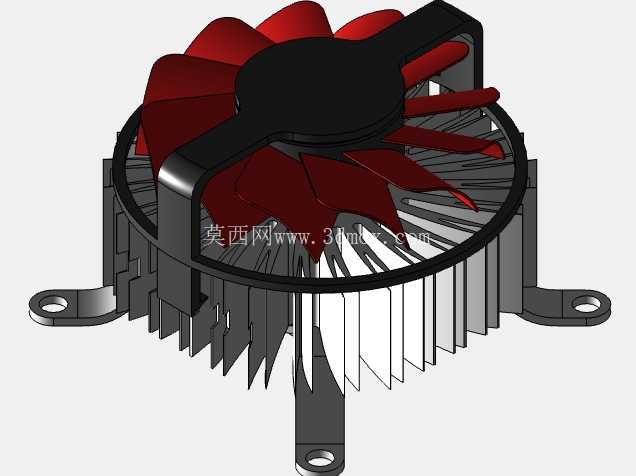

从结构拆分来看，整个组件分为三个核心功能部分：底部的导热接触底座、中部的铝挤散热鳍片组、上部的轴流风扇单元，还有配套的安装固定卡扣。建模时先从接触底座入手，底座的核心要求是与CPU顶盖的平面度公差，实际生产中这个面的平面度要控制在0.02mm以内，才能保证导热介质填充后热阻足够低，底座两侧延伸出的安装耳预留了标准安装孔位，孔位间距匹配Intel LGA115X、1200以及AMD AM4这类主流消费级平台的孔距规范，安装耳上做了轻微的下沉台阶，用来放置减震橡胶圈，避免风扇运行时的振动直接传递到主板PCB引发共振异响。

中部的散热鳍片采用铝挤工艺成型的放射状齿形结构，这种结构相比平行直鳍片，在下压式风扇的气流场里能让气流更均匀地扩散到各个齿片间隙，不会出现中心区域气流过强、边缘鳍片无风的情况，鳍片的齿厚控制在0.8mm，齿间间隙1.5mm，这个参数是平衡散热面积和风阻的结果——齿片过薄虽然能增加单位体积的散热面积，但铝挤成型时容易出现齿形变形，过厚则会减少总散热面积，间隙过小会大幅提升风阻，让风扇需要更高转速才能达到要求的风量，带来不必要的噪音。建模时还原了鳍片根部的圆角过渡，这个细节是实际生产中必须的，既可以降低铝挤时的模具应力集中，也能减少热传导路径上的热阻，让底座吸收的热量更快传导到每一片鳍片末端。

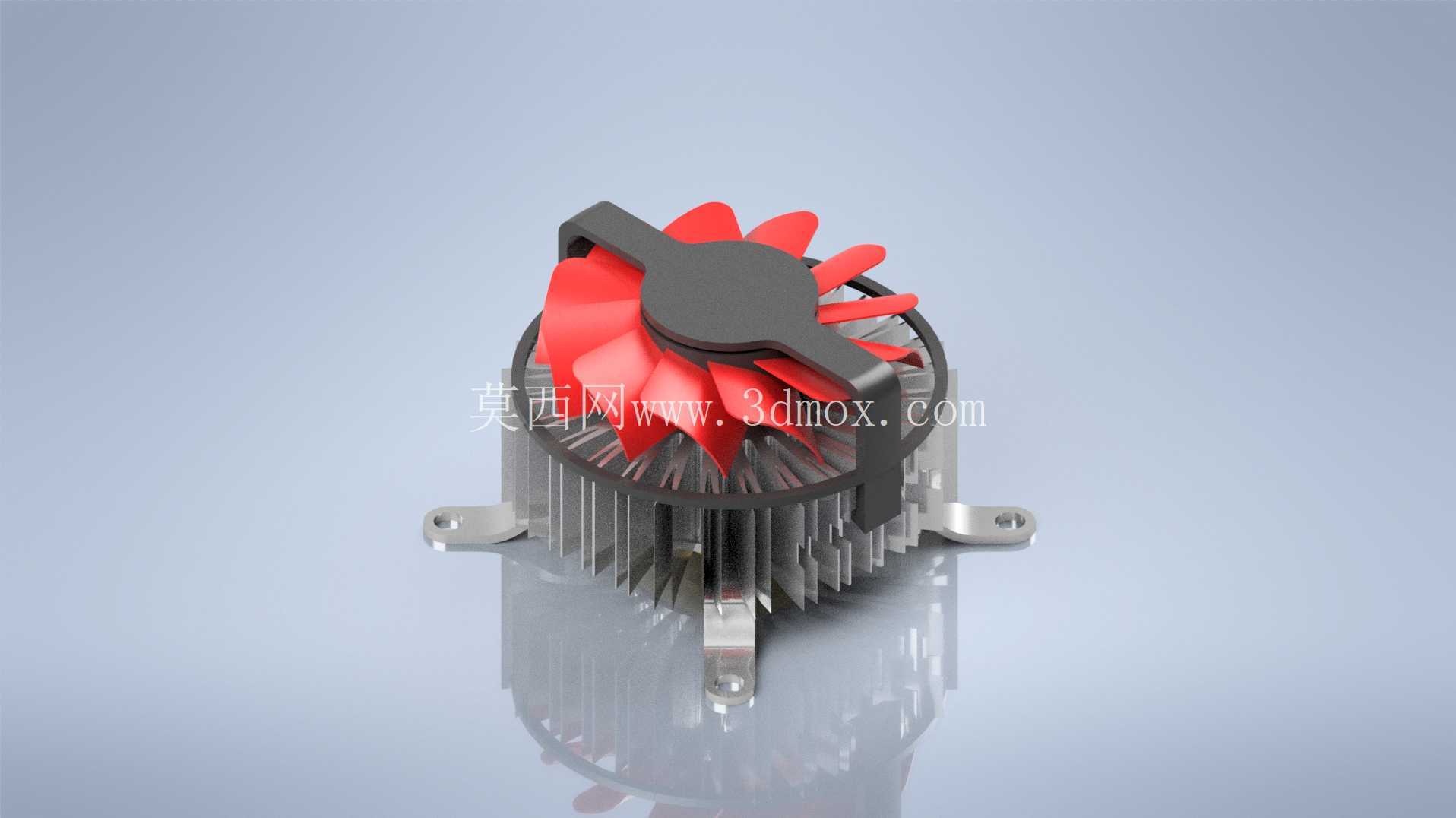

上部的轴流风扇采用9叶红色扇叶设计，扇叶做了后掠式曲面造型，这种造型相比平直扇叶，在相同转速下能输出更大的静压，因为下压式散热的气流需要穿透鳍片间隙，对风扇静压的要求比普通机箱排风风扇更高，扇叶中心的轮毂部分做了内凹走线槽，用来隐藏风扇的供电引线，避免引线被旋转的扇叶剐蹭。风扇外圈的塑料框架通过四个角的卡扣与下方鳍片组连接，卡扣位置做了0.3mm的间隙配合，方便组装时快速对位，也能给热胀冷缩留出余量，不会因为长期高低温循环出现卡扣断裂的问题。顶部的固定压条采用金属冲压成型，两端勾住底座的安装耳，中间压在风扇轮毂上方，不需要额外螺丝就能把风扇和鳍片组、底座牢牢固定成一个整体，减少装配零件数量。

实际做热仿真验证时，这种结构在15W-65W TDP的CPU平台上，搭配2000转的风扇转速，能把CPU满载核心温度控制在70摄氏度以内，满足日常办公、轻度设计的使用需求。建模过程中特意还原了鳍片表面的拔模斜度，铝挤工艺生产的鳍片沿着挤出方向会有微小的拔模角度，这个细节如果忽略，模型拿去做模具开模参考时就会出现工艺错误，另外安装耳的孔位做了沉头设计，匹配标准的机箱螺丝头型，不会出现螺丝凸起干涉机箱盖的情况。很多新手建模时容易忽略散热组件的安装边界，这款模型的整体高度控制在45mm以内，横向最大尺寸（含安装耳）是95mm，这个尺寸刚好能兼容绝大多数小机箱的CPU区域空间，不会和高马甲内存、主板散热装甲出现位置干涉，在做整机结构装配时，可以直接调用这个模型做干涉检查，不需要反复调整尺寸。另外扇叶的旋转间隙也做了精准还原，扇叶边缘和鳍片外圈的预留间隙是2mm，既不会因为间隙太小出现扇叶剐蹭鳍片的问题，也不会因为间隙太大漏风降低散热效率，这些细节都是实际量产产品中经过多轮验证的参数，不是随意绘制的曲面造型。
