航空用#10-32规格无铆钉铆接螺母板结构

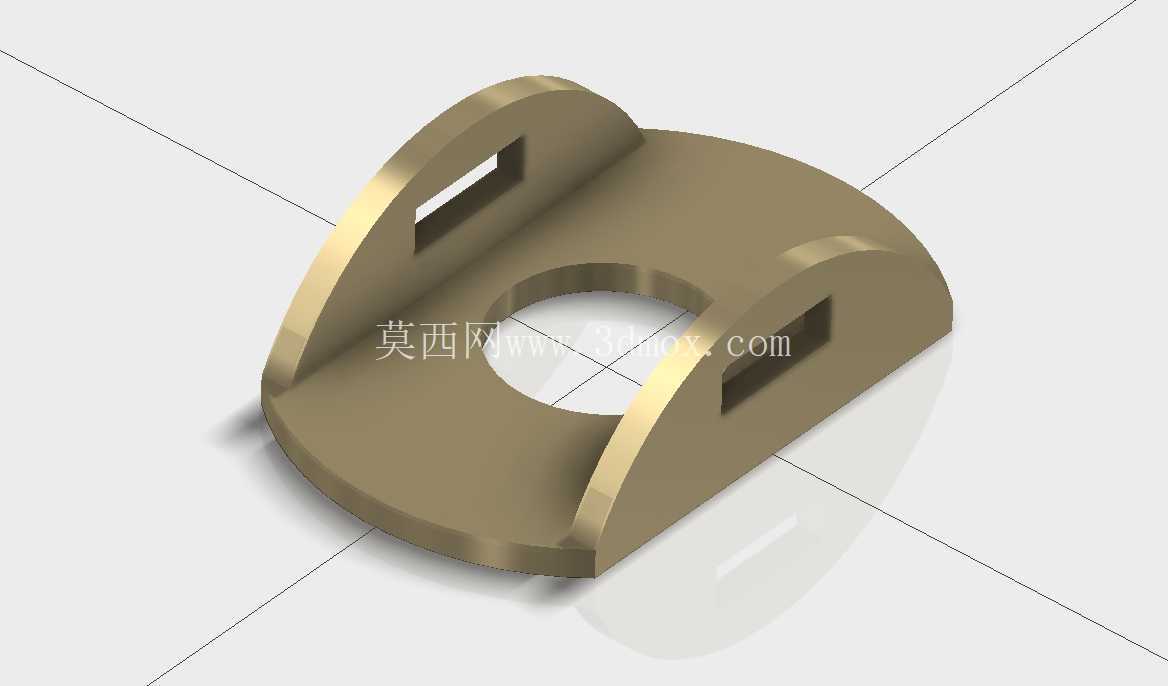

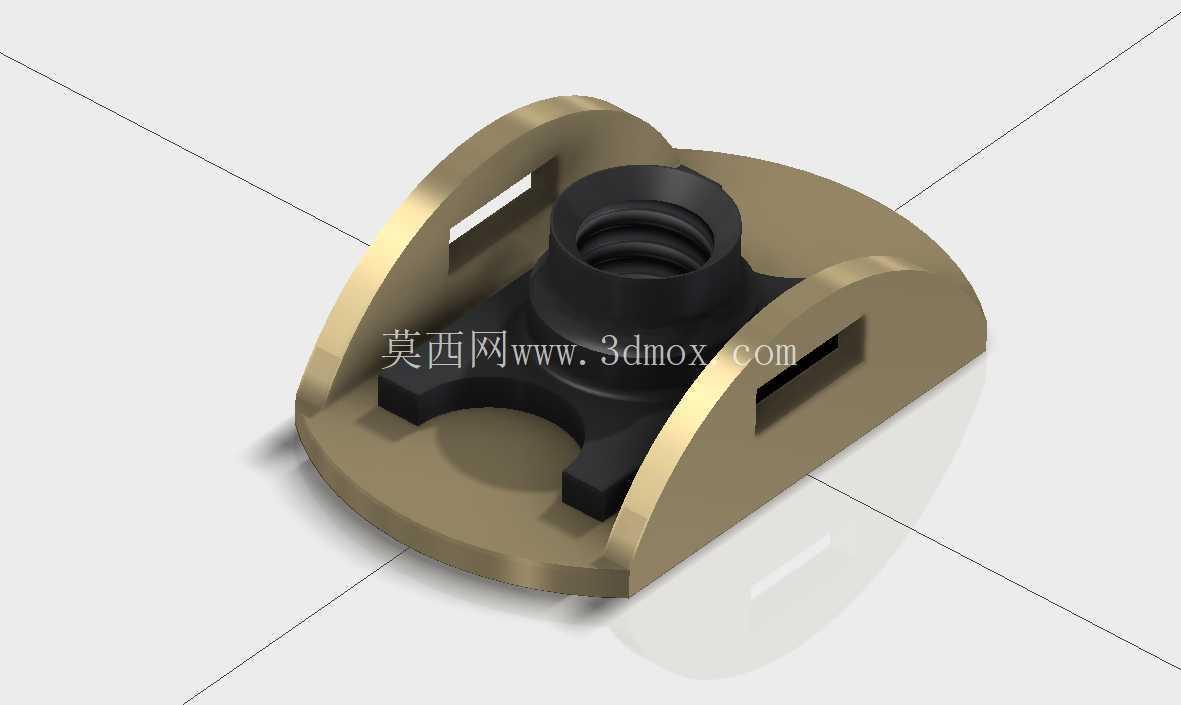

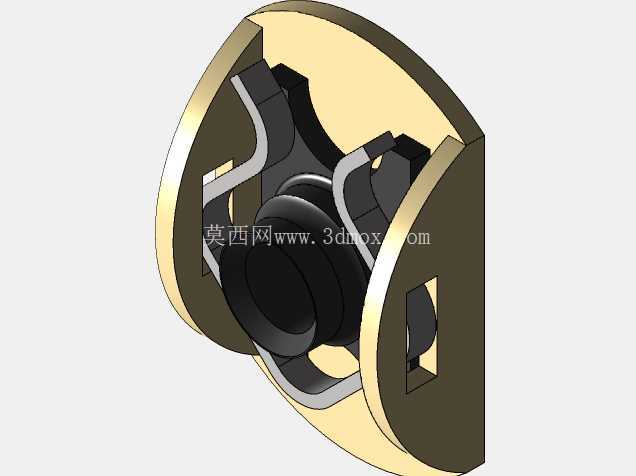

　　在航空制造领域，机身结构的轻量化连接一直是结构设计环节的核心考量方向，传统铆接螺母板需要在薄壁蒙皮、型材结构上预先开设定位孔，通过压铆工序完成螺母基座与基体的固定，不仅工序流程长，压铆过程产生的局部应力集中还会对薄壁复合材料、铝合金蒙皮的疲劳寿命产生不可逆影响，近些年无铆钉铆接螺母板的普及，正是为了解决这一现场施工痛点。这款#10-32规格的螺母板，正是适配航空薄壁结构连接场景开发的专用紧固件，整体采用半圆弧形基座搭配双侧定位翼的结构形式，基座弧度完全匹配对应规格的航空型材、管状结构的外圆弧面，安装时无需在基体上开设大尺寸定位孔，仅需通过双侧翼板上的安装槽完成涂胶定位、压合固化即可实现螺母基座的牢固固定，彻底规避了传统压铆工序对薄壁基体的损伤。

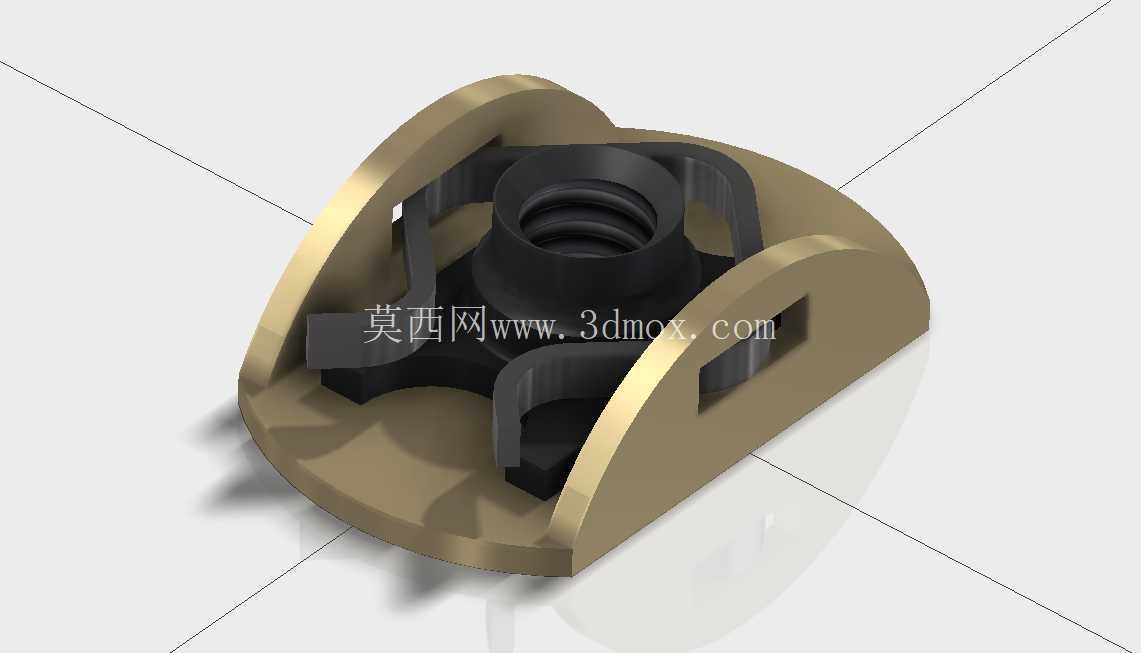

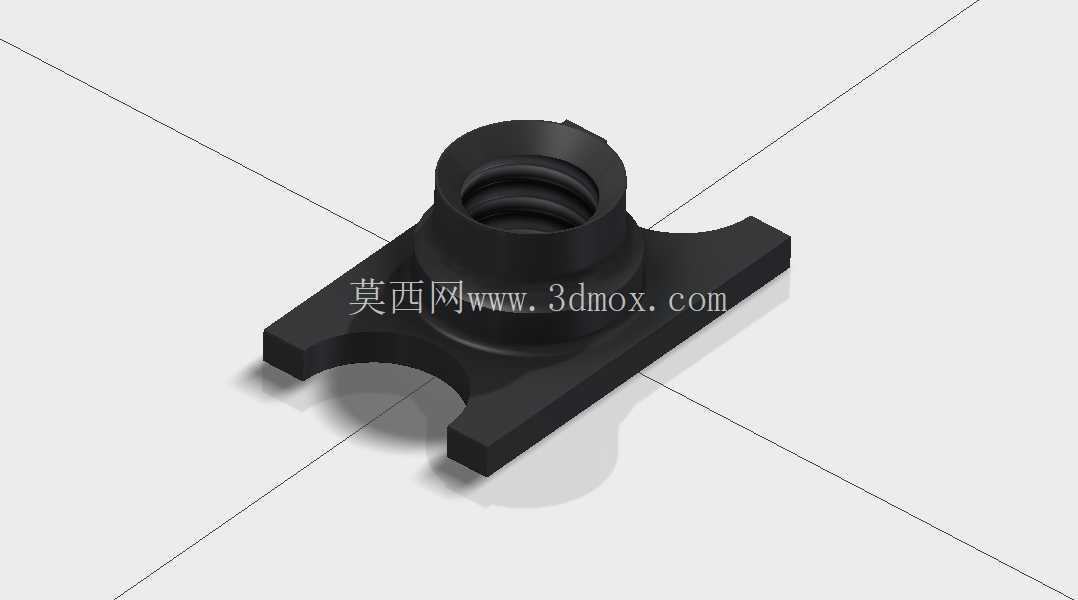

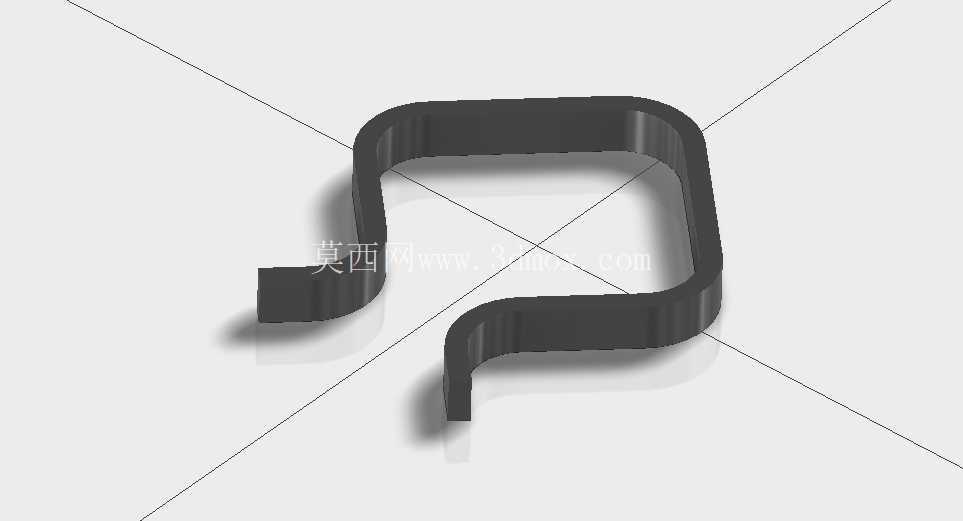

　　从结构设计逻辑来看，中间的螺纹嵌件采用独立嵌装结构，与金属基座形成分体式装配，螺纹规格为标准#10-32统一螺纹，可直接匹配航空领域通用的同规格螺栓连接件，无需额外定制转接紧固件；螺纹嵌件底部设置十字形定位凸台，嵌装到基座的对应凹槽内后，可承受螺纹拧紧过程中的扭转力矩，避免螺纹部分在安装螺栓时跟转，保证连接可靠性。双侧的定位翼板与弧形基座为一体化压铸成型，翼板上开设的长条形通槽，一方面可以在涂胶安装时让多余的结构胶从槽内溢出，保证胶层厚度均匀，避免胶层过厚导致的安装定位偏移，另一方面也可以在需要拆卸维护时，通过槽位插入撬动工具，在不损伤基体的前提下完成螺母板的拆除更换，适配航空结构定期检修、部件更换的维护需求。

　　从安装边界尺寸来看，弧形基座的曲率半径适配航空领域常用的1-2英寸直径管状型材、对应曲率的蒙皮壁板，整体安装后突出基体表面的高度控制在8mm以内，不会占用过多的结构安装空间，双侧翼板的总宽度控制在30mm区间，安装时仅需要在基体表面清理出对应大小的粘接区域即可完成固定，不需要对周边结构做避让修改。在实际应用场景中，这类螺母板主要用于飞机机身内部的线缆支架、管路卡箍、内饰件的辅助连接点位，这类点位的连接载荷相对较小，但对安装效率、基体损伤控制的要求极高，传统铆接螺母需要在蒙皮上开孔，后续如果点位调整还需要补孔做防腐处理，而采用这种无铆钉粘接式螺母板，不仅安装工序简化了60%以上，点位调整时仅需要铲除原有螺母板、打磨清理胶层即可重新安装，不会对蒙皮结构造成永久性损伤。

　　建模过程中需要重点关注几个核心配合尺寸：一是弧形基座的贴合面曲率，必须与适配的安装基体曲率完全匹配，曲率偏差超过0.1mm就会导致粘接面出现缝隙，降低粘接强度；二是螺纹嵌件与基座的配合公差，嵌件与安装凹槽的间隙需要控制在0.05-0.1mm之间，间隙过大会导致嵌件晃动，螺纹同轴度无法保证，间隙过小则会导致压铸后嵌件装配困难，甚至出现基座开裂的问题；三是双侧翼板的安装槽位置精度，槽位中心需要与螺纹孔中心保持对称，偏差超过0.2mm就会导致安装时定位偏移，螺纹孔位置无法对齐连接件的安装孔位。另外，基座边缘做了0.5mm的圆角过渡处理，避免安装时尖锐边缘划伤施工人员、或是割破相邻的线缆、管路保护层，螺纹孔入口处做了1x45度的导向倒角，方便螺栓快速对准拧入，提升现场安装效率。这类螺母板虽然属于小型五金连接件，但在航空结构的轻量化装配中承担着非常重要的作用，每一处尺寸细节的设计，都是围绕航空制造场景下的安装效率、结构可靠性、维护便捷性三个核心需求展开，没有多余的冗余结构，每一处几何特征都有其对应的工程作用。
