带照明功能的曼富图夹持固定装置

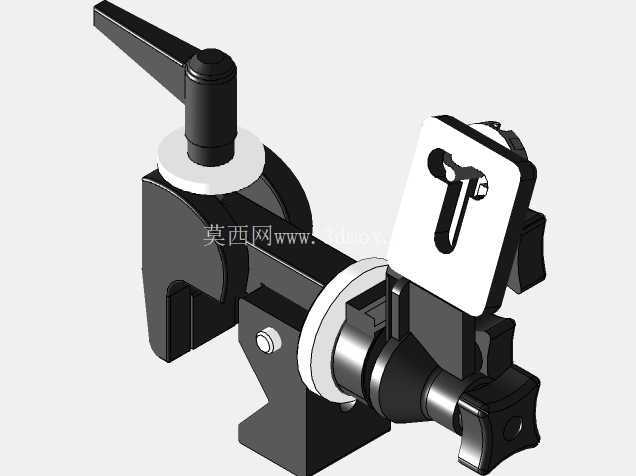

　　这款带照明模块的夹持固定装置，核心适配多场景下的快速装夹需求，在小型工件检测、现场临时补光作业、摄影外设固定、工位辅助定位等场景中都能发挥作用。装置整体采用侧置扳把式快锁结构，扳把与夹体转轴做了偏心联动设计，操作时只需单次扳动扳把即可完成夹口的快速开合与锁止，无需反复旋拧调节螺杆，能大幅缩短单件装夹的辅助时间，适配高频次换件的作业节奏。夹体的固定基座做了直角安装面设计，两个垂直面上预留了沉头安装孔位，可直接通过螺栓固定在工作台侧边、设备机架立面或者平面工位上，安装边界适配常规的铝型材机架、钢板工作台面，基座底部的支撑凸台能分散夹持受力，避免长期受力后安装面出现形变。

　　夹口部分做了可调式行程设计，旋转夹体尾部的防滑旋钮可以调节夹口的初始开合范围，适配不同厚度的被夹持物件，夹口与被夹持件接触的端面做了防滑纹理处理，同时垫有软性耐磨垫片，既可以提升夹持摩擦力防止物件滑脱，也能避免夹伤被夹持件的表面，尤其适合固定带漆面、塑料外壳的外设部件。装置前端的照明模块通过可调节角度的连接座与夹体相连，连接座内部做了阻尼转轴结构，可实现水平方向360度旋转、垂直方向近180度的俯仰调节，能根据作业需求灵活调整补光角度，照明模块的安装面板预留了标准的外设安装孔位，除了配套的照明组件外，也可以替换安装小型摄像头、传感器支架、标识牌等其他小型功能部件，拓展装置的使用场景。

　　夹体的转动配合部位都加装了耐磨衬套，长期反复扳动使用也不会出现旷量，锁止状态下的夹持力可以满足常规小型外设、轻型工件的固定需求，不会因为设备振动、外力触碰出现松脱。从结构设计逻辑来看，这款装置优先考虑了操作的便捷性，把快锁扳把设置在夹体侧上方的位置，操作人员站在工位前无需俯身或者抬手调整姿势，随手就能触碰到扳把完成解锁与锁止操作，符合一线作业的人机工程要求。夹体的整体外形做了圆角过渡处理，没有尖锐的突出棱角，避免作业过程中剐蹭操作人员或者周边的管线、工件。

　　安装尺寸方面，夹体闭合状态下的整体长度适配多数小型工位的安装空间，不会占用过多的工作台面，夹口的最大开合距离覆盖了日常作业中常见的板件、杆件、小型外设的夹持尺寸范围，无需额外加装转接块就能满足多数常规装夹需求。在实际使用中，这款夹持装置既可以作为工位上的固定工装，用来夹持待检测的小型零件，配合前端的照明模块补足工位局部的光线不足，方便操作人员观察零件表面的瑕疵、加工纹路；也可以作为外设固定支架，在设备调试、现场作业时固定照明灯具、小型检测仪器，无需额外搭建支架就能快速完成布置。夹体的所有受力部件都采用了刚性足够的结构设计，扳把的力臂长度经过优化，操作人员用单手就能完成锁止操作，不需要借助额外的工具，锁止后夹口的压力均匀分布在接触面上，不会出现局部压力过大夹伤工件、或者压力不足导致夹持不稳的情况。连接照明模块的支架部分做了轻量化设计，在保证结构强度的前提下尽可能降低了夹体前端的负重，避免长期使用后夹体出现前倾形变，同时支架的阻尼力度经过调校，调整角度后可以稳定保持在设定位置，不会因为自身重量或者轻微振动出现角度偏移。
