Keystone88RU配套电池接触夹结构设计

这款电池接触夹是针对Keystone 88RU规格电池开发的配套导电固定构件，日常在手持检测仪器、便携工业传感终端、小型户外储能模组、民用消费类电子设备的电池仓内都能见到这类结构的身影，核心作用是在电池装入仓体后，同时提供稳定的机械夹持力与低阻导电通路，避免设备受振动、冲击、跌落工况影响时出现电池移位、接触不良、瞬时断电等问题。

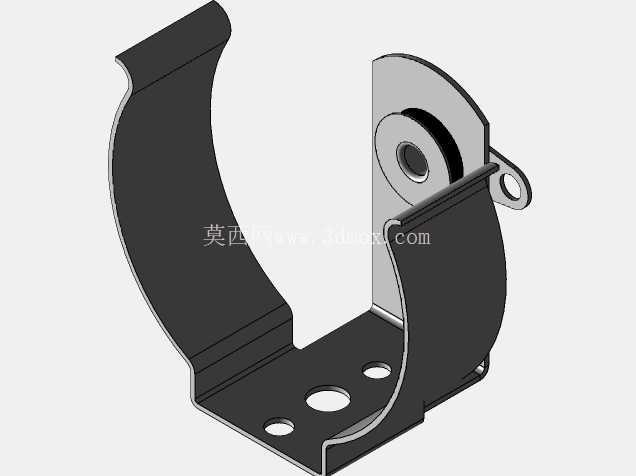

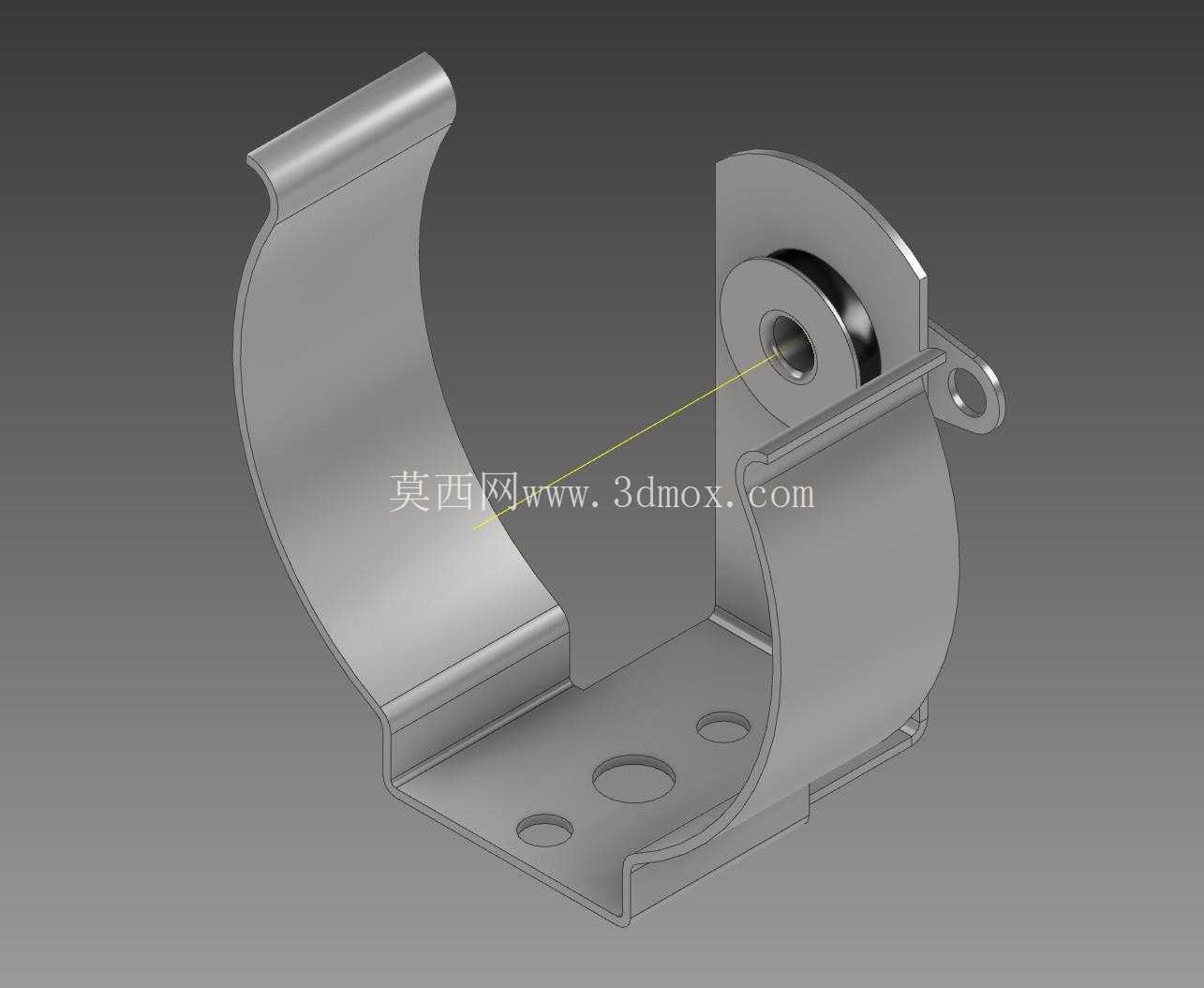

从结构设计逻辑来看，整个接触夹采用一体化钣金冲压折弯成型工艺加工，没有额外的拼接、焊接工序，能最大程度降低装配公差累积，同时减少导电通路的接触节点，降低整体接触电阻。主体的弧形弹臂部分做了等曲率圆弧设计，弧度匹配对应规格圆柱电池的外圆轮廓，弹臂的折弯圆角经过反复校核，既保证弹臂在电池反复插拔过程中有足够的形变余量，不会因为金属疲劳出现永久形变，又能提供均匀的径向抱紧力，让电池外壁和夹体的接触面积保持稳定，不会出现局部点接触导致的电阻过大、发热异常问题。

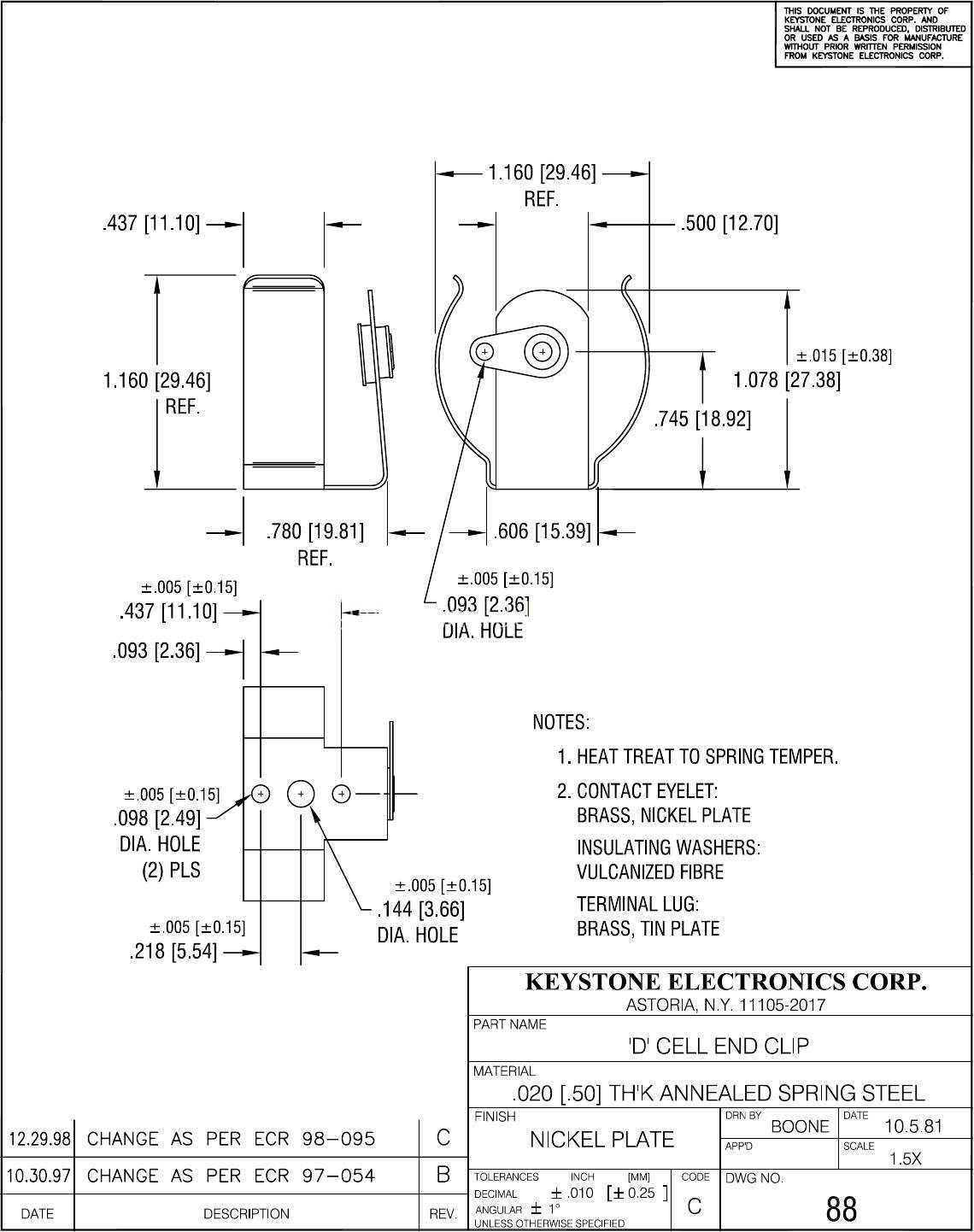

底部的安装基座是整个构件的定位基准，基座平面上预留了三个不同孔径的安装孔，其中两个小孔用于穿设M2规格的紧固螺丝，将接触夹牢牢固定在电池仓的PCB板或者塑胶安装座上，避免夹体在电池插拔过程中出现移位；大尺寸的通孔则是为了避让仓体内部的定位柱或者导电焊针，防止装配时出现结构干涉。基座和弧形弹臂的衔接位置做了加强折弯筋处理，这个位置是弹臂反复形变的应力集中区，加强筋的存在能大幅提升衔接处的结构强度，避免长期使用后出现弹臂根部断裂的问题。侧边伸出的带孔小耳片是辅助焊接定位结构，在SMT回流焊工序中，这个耳片可以和焊盘预先定位，提升焊接精度，同时额外增加一个导电连接点，进一步降低整体导通电阻。

安装边界方面，这款接触夹的整体安装高度匹配对应电池的半径尺寸，装入电池后，电池的中心高度和仓体设计的中心高度完全重合，不会出现电池偏置导致的仓盖无法闭合、和周边其他电子元器件干涉的问题。弹臂的最大张开量经过严格计算，在电池装入时弹臂的形变量处于金属材料的弹性形变区间内，不会超过屈服强度，保证经过上千次插拔后，弹臂的抱紧力衰减率控制在5%以内，接触电阻始终维持在毫欧级别，满足设备长期使用的导电稳定性要求。夹体和电池接触的表面没有做额外的凸起或者防滑齿，避免刮伤电池的金属外壳镀层，同时平面接触的形式也能减少插拔过程中的摩擦力，让电池更换操作更加顺畅。

在实际选型适配过程中，需要注意这款接触夹的适配电池外径尺寸，安装时要保证基座平面和电池仓安装面完全贴合，紧固螺丝的锁紧扭矩控制在合理区间，避免扭矩过大导致基座变形，影响弹臂的初始位置精度。焊接装配时要控制焊锡量，避免焊锡溢到弹臂的形变区域，导致弹臂弹性下降，影响夹持效果。这类接触夹的导电性能直接影响设备的供电稳定性，尤其是在工业现场使用的便携设备，经常会遇到磕碰、振动的工况，稳定的夹持结构能有效避免设备意外断电导致的数据丢失、检测中断等问题，是电池仓结构设计中非常关键的基础五金构件。
