多按键工业操控手柄结构设计

这类带多组功能按键的弯柄操纵杆，常见于工程起重机械、矿山采掘设备、高空作业平台的驾驶操控舱内，也会配套在特种工业机器人的手持示教单元、重型农业机械的操控台面上，核心作用是把操作人员的手动扳动、按键触发动作转化为电信号，传递给设备的主控系统，完成行走转向、工作臂俯仰伸缩、作业功能切换等精准操控动作。

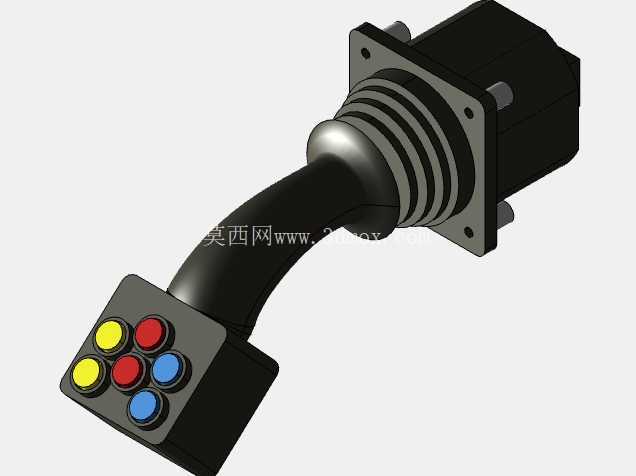

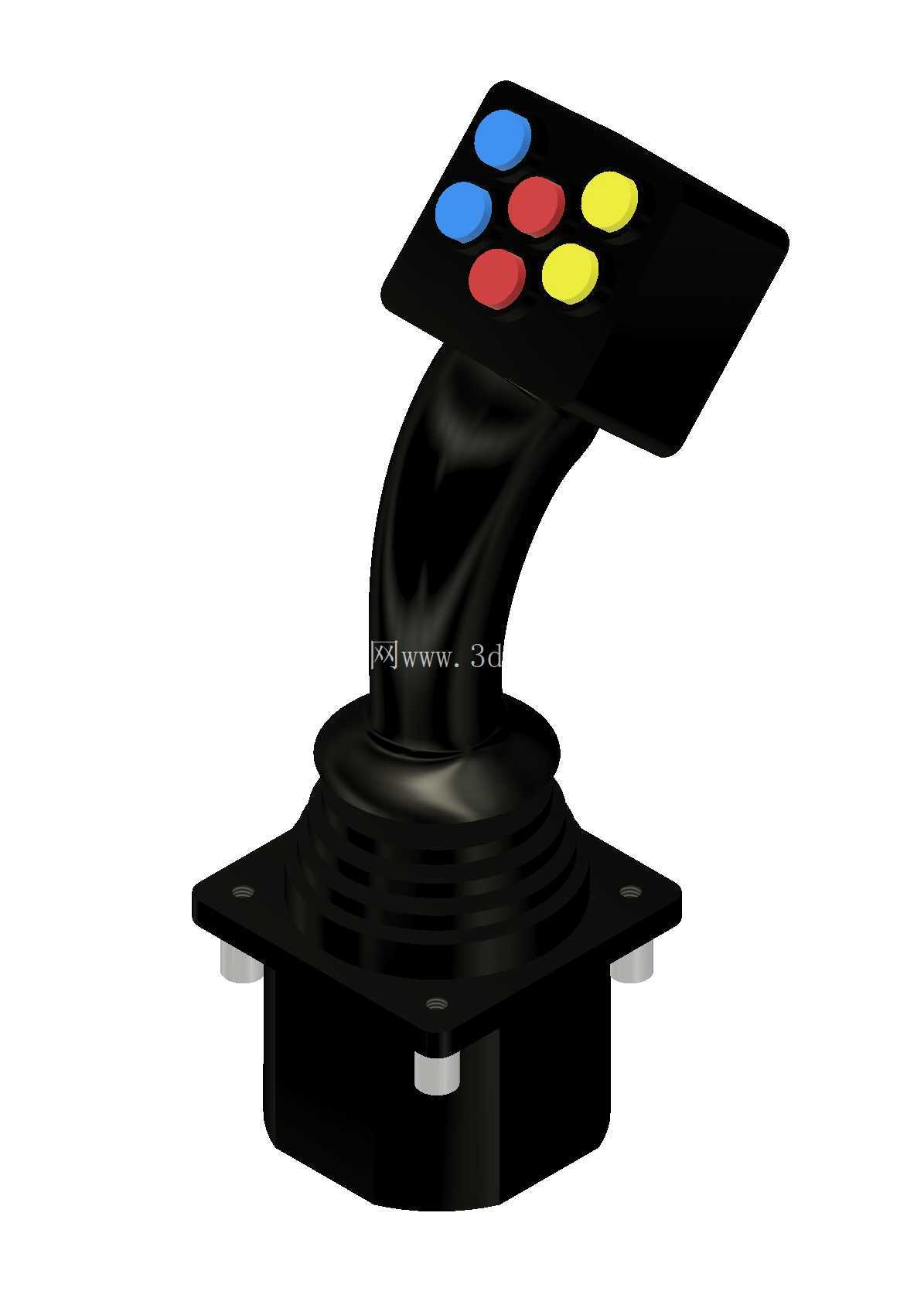

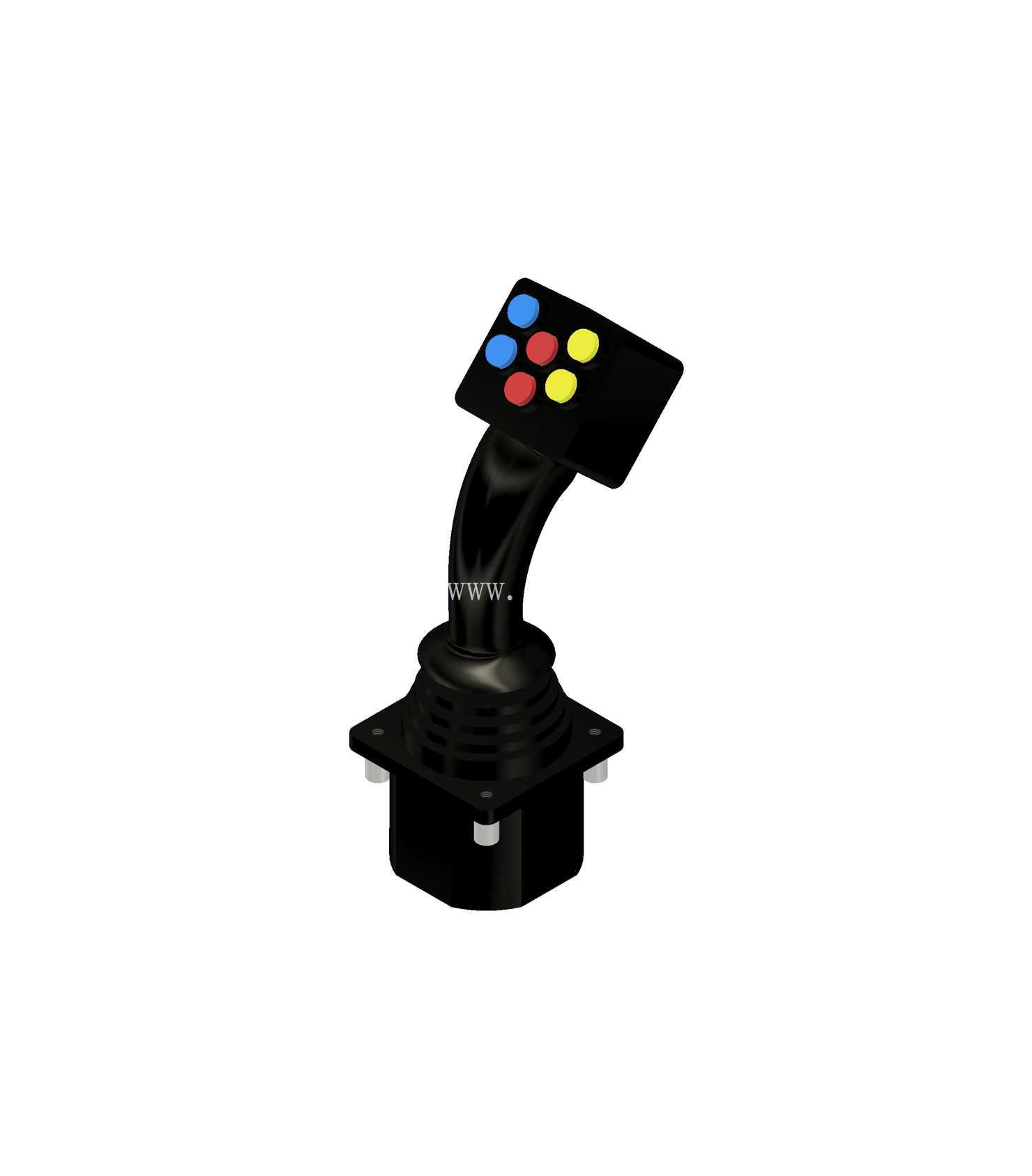

从结构设计逻辑来看，这款操纵杆采用弯颈式柄身设计，区别于直柄操纵杆的垂直握持形态，柄身向操作人员手部自然倾斜，握持时手腕无需保持过度背伸姿态，长时间连续操作时能有效降低腕部疲劳度，适配坐姿操控台的人机工程学布局。顶部的按键面板采用倾斜式排布，六枚功能按键按两列三行布局，不同颜色的按键对应不同功能定义，通常蓝色按键对应设备模式切换、红色对应急停或作业停止、黄色对应功能确认或辅助动作触发，操作人员无需低头查看按键位置，仅凭指尖触感和颜色区分就能完成盲操作，适配复杂作业场景下视线需要紧盯作业区域的操控需求。

底座部分采用方形法兰安装结构，法兰四个角预留固定安装孔，安装时可直接通过螺栓固定在操控台的预留安装位上，法兰与台板接触面可加装橡胶密封垫，满足户外作业设备的防尘防水要求，底座内部集成摇杆电位器或霍尔感应元件，能精准识别柄身前后左右四个方向的扳动角度，输出对应比例的控制信号，实现设备动作的无级调速控制，区别于开关式操纵杆的通断控制，比例输出的特性可以让操作人员精准控制设备动作的速度，比如起重机械吊臂的伸缩速度、高空作业平台的回转速度，都能通过扳动操纵杆的角度大小实现线性控制。

柄身与底座的衔接位置设置波纹防尘套，采用耐油橡胶材质，既能阻挡作业环境中的粉尘、水渍进入底座内部的感应元件，又不会干涉柄身的全角度扳动动作，防尘套的褶皱行程经过匹配设计，在柄身扳动到最大角度时不会出现过度拉伸或挤压变形，长期使用也不会出现开裂脱落的问题。顶部按键面板采用硬质工程塑料材质，表面做哑光防滑处理，按键本身采用带凸点的橡胶材质，指尖按压时有清晰的触感反馈，按键触发行程设置在2-3mm区间，既不会因为误碰导致误触发，也不会因为按压力度过大增加操作负担。

从安装边界来看，这款操纵杆的底座法兰尺寸适配常规工业操控台的标准安装开孔，安装时从台板上方放入预留开孔，下方通过螺母锁紧即可完成固定，接线端从底座底部引出，可直接对接设备的主控线束，不需要额外做转接处理。柄身的高度设计兼顾握持舒适度与操控台的整体布局，不会因为过高导致操控台盖板无法闭合，也不会因为过低导致握持时手部与台板发生干涉。在实际选型应用中，这类操纵杆通常需要匹配设备的控制信号类型，选择对应输出电压或电流信号的型号，按键的功能定义也可以根据设备的实际操控需求做自定义调整，部分型号还会在柄身内部集成 deadzone 调节结构，可根据操作人员的使用习惯调整中位死区范围，避免因为设备振动导致操纵杆出现中位偏移，引发设备误动作。

在三维建模过程中，这类操纵杆的结构需要重点还原柄身的弯曲弧度、按键的排布位置、底座法兰的安装孔位尺寸，以及防尘套的褶皱形态，确保装配到整机操控台模型中时，不会出现与周边操控部件的干涉问题，同时按键的按压行程、操纵杆的扳动角度范围也需要在模型中做运动仿真验证，确认结构运动过程中不存在卡滞、干涉的情况，为后续的实物开模、样机试制提供精准的三维数据支撑。
