通讯设备夹持调节支撑结构设计

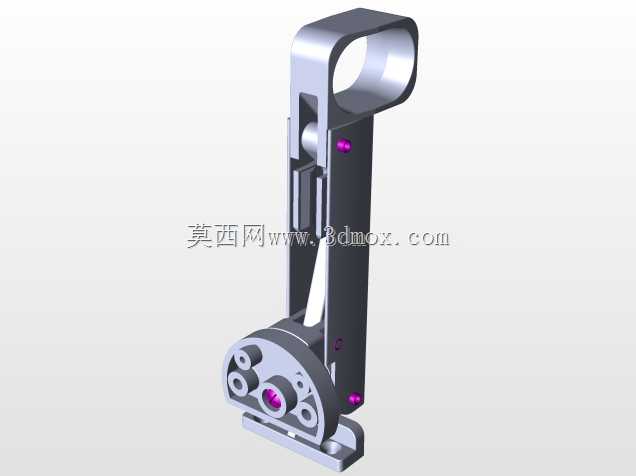

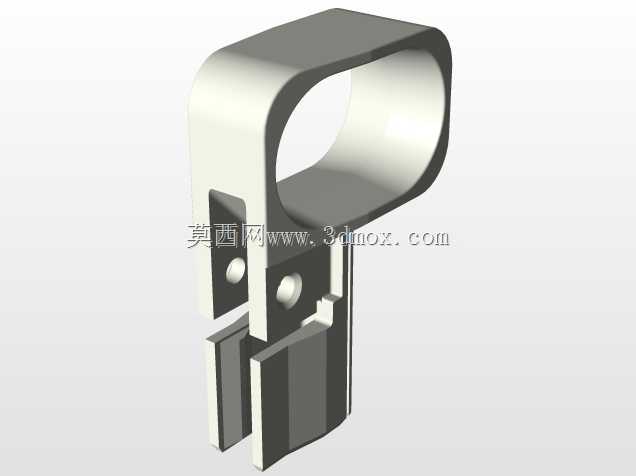

　　该结构主要面向桌面级音视频通讯外设的安装固定场景，适配手持麦克风、小型摄像模组这类需要灵活调整角度与悬停位置的通讯终端配件，解决常规固定支架无法兼顾快速拆装、多维度角度调节与长期使用无松旷的实际工程问题。从结构组成来看，整体采用长条形主臂搭配底部旋转基座的布局，顶部设置开放式挂装环槽，既可以直接卡入圆柱形的通讯设备杆身，也能配合绑带固定异形轮廓的外设，环槽内侧预留的0.3mm间隙可包裹薄型防滑胶垫，避免设备外壳被夹伤同时增大静摩擦力，防止设备自重导致的角度下滑。主臂中段采用内嵌式滑槽加滑动压块的设计，压块与臂身之间设置阻尼顶丝，可根据安装设备的重量调整阻尼力度，实现沿臂身方向的高度无级调节，相比齿槽式调节结构，

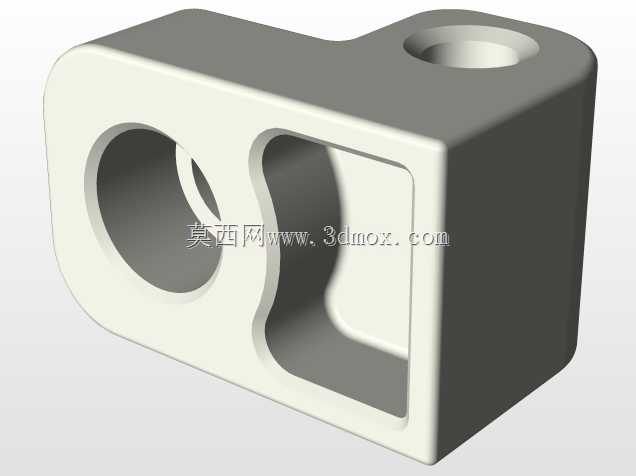

　　不会出现档位间隙导致的调节虚位，也能在任意位置稳定悬停。底部的旋转基座采用多组同心定位孔布局，既可以通过螺丝直接固定在桌面、墙面等硬质安装基面，也能搭配快装板实现快速拆装，基座内部的铰接轴采用径向紧定螺钉锁止，可实现水平方向360度旋转、俯仰方向正负90度的角度调整，铰接位置的紫色标识点为阻尼脂加注孔，长期使用出现阻尼下降时可直接补充阻尼脂，无需拆解整个结构。设计阶段优先考虑了安装边界的适配性，整体臂身厚度控制在18mm以内，安装后突出基面的最大距离为120mm，不会占用过多桌面操作空间，基座的安装孔位兼容标准VESA75mm孔距，也能适配多数第三方快装夹具的安装尺寸。结构的受力路径经过优化，设备负载通过顶部挂环传递到主臂，

　　再经主臂传导到底部基座的安装面，主臂侧面设置的加强筋在不增加整体壁厚的前提下提升了抗弯曲强度，可承载最大1.2kg的通讯外设，完全覆盖主流桌面麦克风、小型会议摄像头的重量范围。所有活动连接位置均预留了装配公差，铰接轴与孔的配合采用H7/g6间隙配合，既保证转动顺畅无卡滞，也不会出现过大的晃动间隙，生产阶段可直接采用铝合金压铸成型后做阳极氧化处理，也可采用工程塑料注塑生产，适配不同成本定位的产品需求。
