高精度功能性行星齿轮组结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1191357
  • 高精度功能性行星齿轮组结构设计
  • 高精度功能性行星齿轮组结构设计
  • 高精度功能性行星齿轮组结构设计
  • 高精度功能性行星齿轮组结构设计
  • 高精度功能性行星齿轮组结构设计

行星齿轮组作为动力传动系统里的核心减速增扭部件,在工业传动、小型动力设备、精密传动机构中应用十分广泛,这套结构的设计完全围绕实际传动工况的需求展开,没有做多余的简化处理,所有齿形轮廓都按照实际啮合要求生成,能直接用于传动原理验证、结构选型参考以及装配干涉校验。从实际应用场景来看,这类行星轮系常被集成在小型伺服传动模组、自动化设备的动力输出端、轻型输送设备的减速单元里,相比定轴轮系,它能在更小的安装空间内实现更高的传动比,同时多行星轮均匀分担载荷的结构特性,也让整套机构的承载能力比同尺寸的平行轴齿轮组高出不少,运行过程中的动平衡表现也更稳定,适合对安装空间、传动平稳性都有要求的场合。

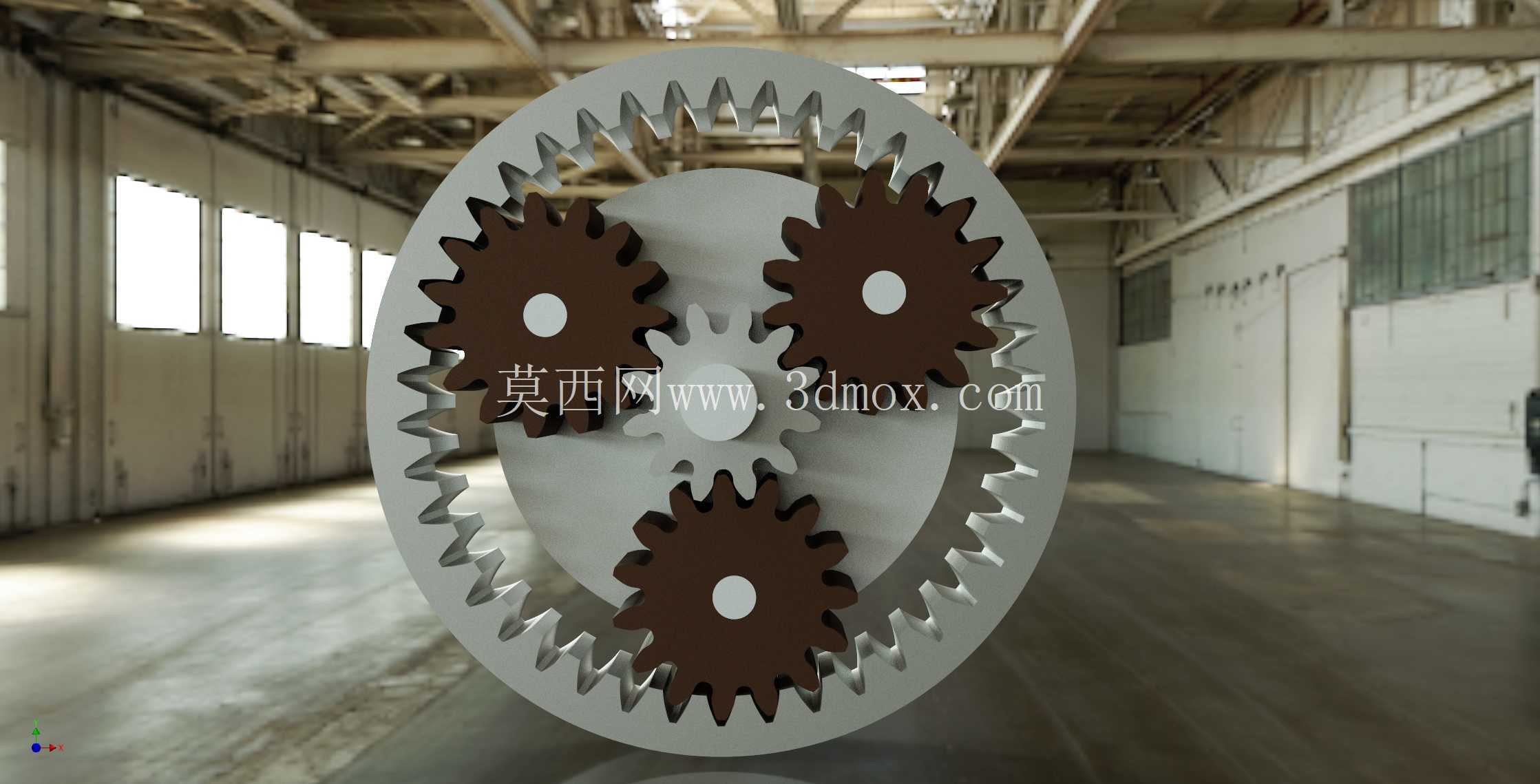

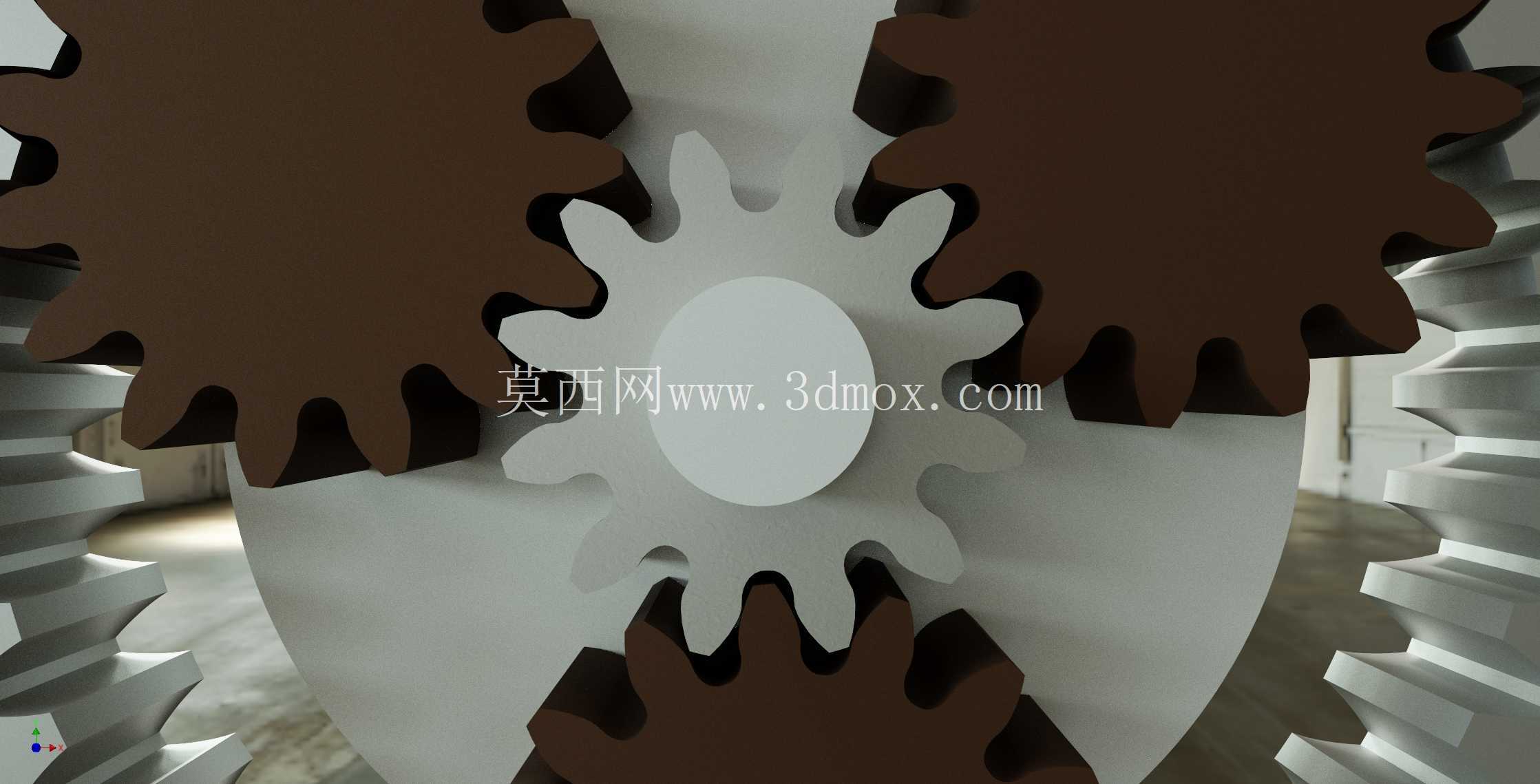

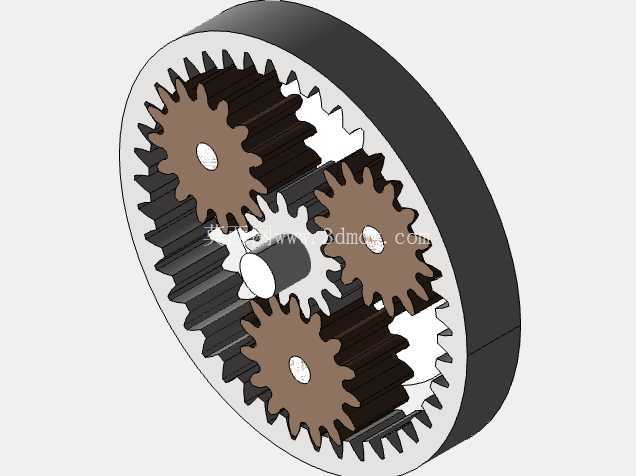

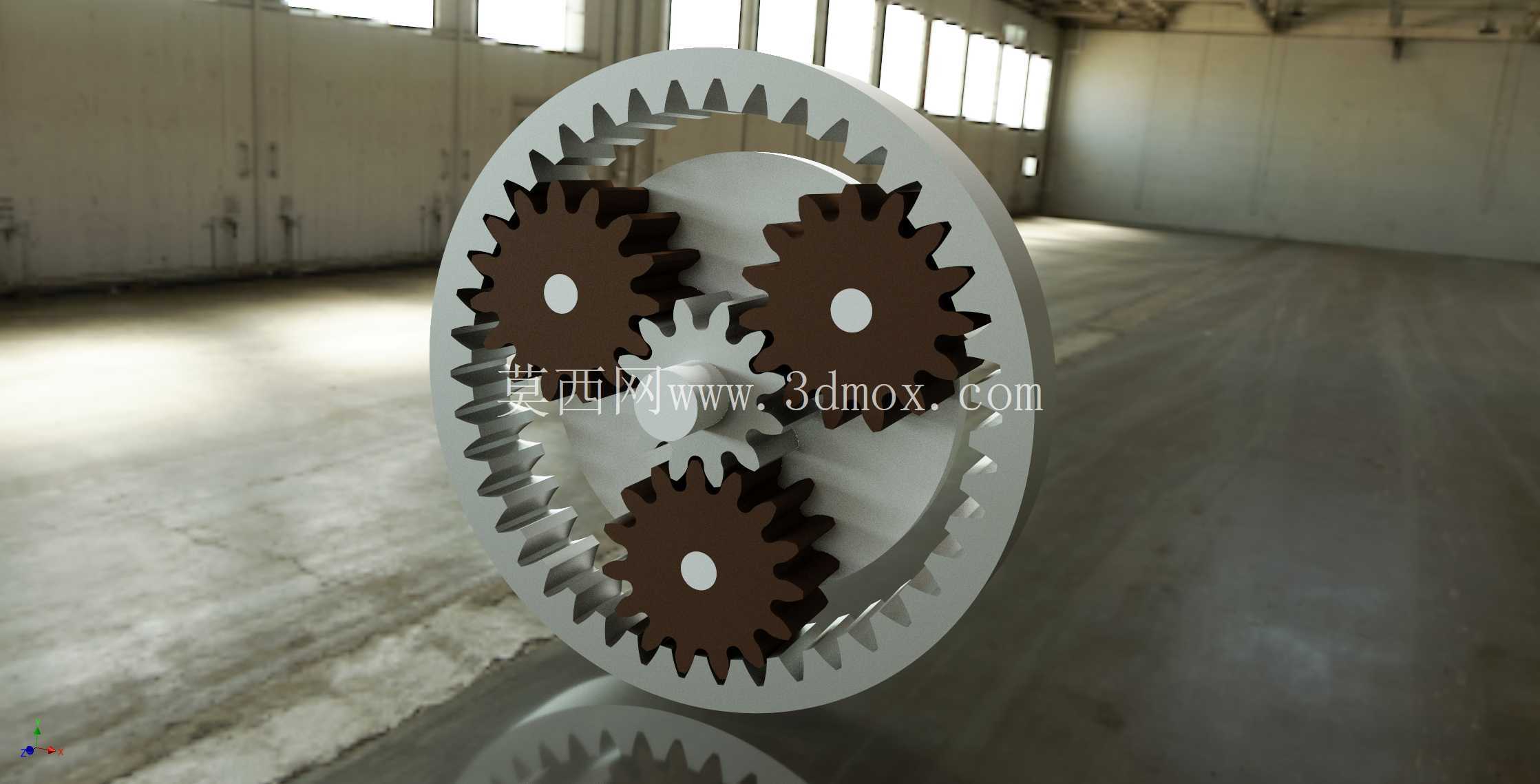

设计过程中首先考虑的是啮合零干扰的要求,齿廓部分采用精确的渐开线曲线生成,没有用近似圆弧或者简化线段替代,同时针对行星轮与太阳轮、内齿圈的啮合侧隙做了适配调整,自定义的圆形齿隙设置能避免加工公差带来的卡滞问题,保证运转过程中齿面接触均匀,不会出现局部应力集中的情况。整套轮系的结构布局采用经典的NGW型结构,中心太阳轮作为动力输入端,三个行星轮均匀分布在太阳轮外侧,同时和太阳轮、外围内齿圈啮合,行星轮通过承载销安装在行星架上,当内齿圈固定时,动力从太阳轮输入,经过行星轮的公转与自转传递,最终由行星架输出低转速大扭矩的动力,这套传动比的设置适配多数中小型减速场景的需求,不需要额外增加轮系层级就能满足常规减速比要求。

从安装边界来看,整套齿轮组的结构十分紧凑,内齿圈作为固定端可以直接嵌入设备的安装腔体,不需要额外设计复杂的定位结构,承载销的安装位置做了同轴度约束,三个行星轮的安装孔位在行星架上均匀分布,角度偏差控制在装配允许的范围内,能保证运转过程中三个行星轮受力均匀,不会出现单轮过载的情况。太阳轮的输入端可以根据实际需求对接电机轴、联轴器等动力输入部件,行星架的输出端可以直接连接负载法兰或者传动主轴,整体安装接口的设计预留了足够的适配空间,不需要对原有轮系做大幅修改就能适配不同的安装场景。

在功能特性上,这套轮系除了基础的减速增扭作用外,多行星轮对称布置的结构能抵消大部分齿轮啮合产生的径向力,降低输入端轴承的负载,延长支撑部件的使用寿命。齿形的精确设计也让传动过程中的冲击和噪音更小,适合对运行平稳性有要求的精密传动场合,比如小型自动化工作站的动力单元、实验设备的传动机构、轻型输送线的驱动端都能直接参考这套结构做适配设计。另外整套结构的零件数量少,除了太阳轮、三个行星轮、内齿圈、行星架、承载销之外没有多余的复杂零件,加工和装配的难度都比较低,后期维护也十分方便,只需要定期检查齿面磨损情况和承载销的润滑状态就能保证长期稳定运行。

设计时也充分考虑了加工工艺的可行性,所有齿轮的参数都符合常规加工设备的加工范围,不需要特殊定制刀具就能完成齿形加工,内齿圈的结构采用一体式设计,刚性更好,能承受更大的冲击载荷,行星架的结构做了轻量化处理,在保证结构强度的前提下减少了不必要的材料堆积,降低了运转过程中的转动惯量,让启停过程的响应速度更快。实际装配过程中,只需要依次将三个行星轮通过承载销安装到行星架的对应位置,再将装好行星轮的行星架组件放入内齿圈内部,最后装入太阳轮就能完成整套轮系的装配,装配过程不需要特殊工装,普通的装配工位就能完成作业,适合批量生产的场景。
