机器视觉检测用条形LED光源结构

这款条形LED光源是面向工业机器视觉检测场景开发的照明组件，在自动化产线的外观缺陷检测、尺寸测量、字符识别、定位引导等工位中承担核心照明功能，通过定向均匀打光消除被测物表面反光、阴影干扰，让工业相机能够采集到对比度充足、边缘清晰的图像，为后续视觉算法处理提供可靠的原始数据支撑。从结构设计逻辑来看，整体采用长条形矩形截面布局，发光面为平整的乳白色漫射罩，能够将LED灯珠发出的点光源转化为均匀的面状出光，避免出现灯珠颗粒感造成的光照不均问题，适配平面类被测物的大面积打光需求，比如PCB板线路检测、金属冲压件表面划痕识别、包装喷码读取等场景，都可以通过调整光源安装角度和距离，获得理想的打光效果。

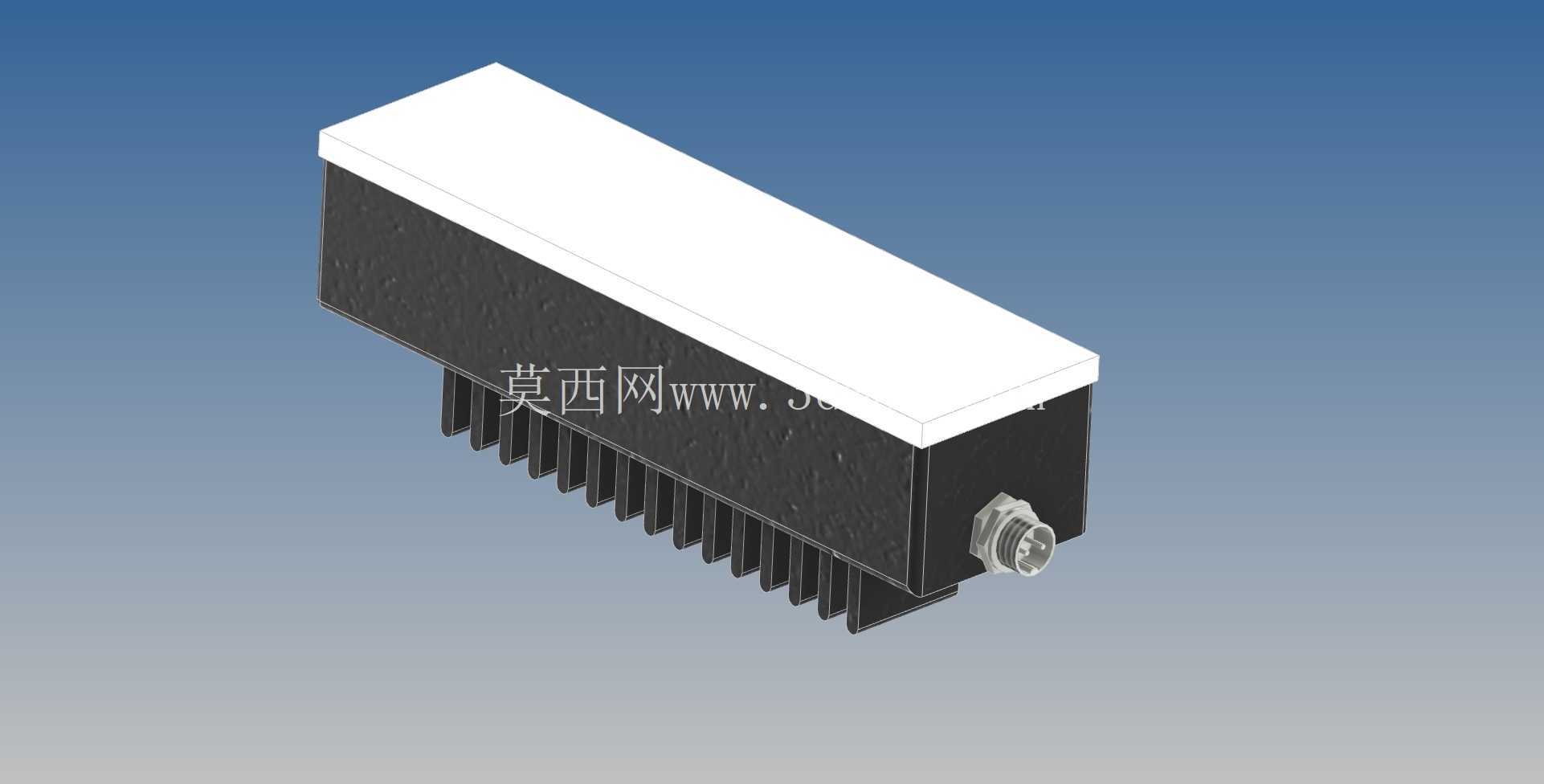

散热结构是这款产品设计的核心考量部分，光源背部集成了一体化成型的鳍片状散热齿，齿片沿光源长度方向平行排布，在不额外增加产品整体宽度的前提下最大化散热面积，LED灯珠工作时产生的热量可以通过铝基基板快速传导到散热鳍片上，依靠自然对流完成散热，无需额外加装散热风扇，既降低了运行噪音，也避免了风扇振动对视觉检测精度造成的干扰，能够保证光源长时间连续工作时的亮度稳定性，减少光衰带来的检测误差。产品侧端预留了标准的航空接头接口，采用螺纹锁紧式连接结构，在工业现场复杂的布线环境下能够避免线缆拉扯脱落，接口同时兼容电源供给与亮度调节信号传输，可直接对接视觉控制器实现亮度的数字化调节，适配不同材质、不同颜色被测物的打光参数需求。

从安装边界来看，整体外形为规则长方体结构，发光面宽度、整体厚度都控制在紧凑的尺寸范围内，既可以单条独立安装在检测工位的侧方、上方，作为正向或斜向照明使用，也可以多条拼接组合成更大面积的发光区域，覆盖大尺寸被测物的检测视野需求。安装时可通过背部的预留安装孔位搭配L型支架固定，支持角度无级调节，能够根据现场工位空间灵活调整打光角度，不需要对现有产线结构做大规模改造。外壳主体采用黑色阳极氧化处理的铝合金材质，一方面能够提升结构整体的刚性，保护内部LED灯板与驱动电路不受现场粉尘、轻微磕碰的影响，另一方面黑色哑光表面可以减少环境杂光的反射，避免多余光线进入相机镜头造成图像眩光问题。

在实际选型应用中，这类条形光源的有效发光长度可以根据检测视野范围灵活匹配，出光角度经过漫射罩校准后，在常规工作距离下的光照均匀度能够满足高精度视觉检测的要求，相比环形光源、点光源，条形光源更适合长条形被测物或者大平面工件的连续检测场景，比如钢带表面缺陷检测、长条形塑胶件的尺寸测量、流水线输送过程中的产品定位等工况。设计过程中充分考虑了工业现场的使用环境，整体结构没有易松动的外露部件，驱动电路内置在壳体内部，接线完成后可以实现IP65级别的防护能力，能够在有轻微粉尘、少量溅水的车间环境下长期稳定运行，不需要频繁的维护保养。内部灯板采用模块化排布，单颗灯珠故障不会影响整体光源的正常使用，后期维护时只需要更换对应灯板即可，降低了设备的全生命周期使用成本。出光面的漫射罩采用耐磨的亚克力材质，表面经过硬化处理，日常清洁擦拭时不会轻易产生划痕，避免影响出光均匀性。
