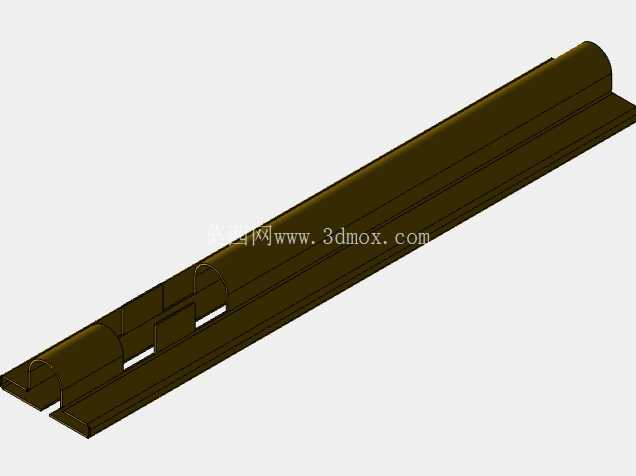

门锁配套长条形锁存器结构设计

　　在民用入户门、商用防火门、工业设备防护门的配套锁具系统中，锁存器是承担锁舌啮合、门扇定位、锁闭力传导的核心承载构件，区别于常规锁具的盒式锁座，这款长条形锁存器采用通长一体化结构设计，适配大尺寸门扇、长行程锁舌的锁闭需求，常见于重型推拉门、工业设备安全门、仓储隔断门的锁闭配套场景。从结构功能来看，该构件沿长度方向设置连续的啮合卡槽，可适配锁舌在不同行程位置的卡接需求，避免单点啮合带来的局部应力集中问题，两端的圆弧过渡结构既可以减少安装过程中与门扇型材的剐蹭，也能在锁闭过程中引导锁舌顺滑进入卡槽，降低锁闭操作的卡顿概率。

　　构件主体采用等截面长槽型结构，背部的贴合平面可与门扇型材的安装面完全贴合，安装时无需额外加工适配垫块，直接通过侧边的预留安装孔即可完成与型材的固定，通长的槽型结构本身具备足够的抗弯截面模量，在承受频繁开关门的冲击载荷时，不会出现局部变形导致的锁舌卡滞问题。设计过程中，首先针对配套锁舌的运动轨迹做了啮合间隙的公差匹配，卡槽的开口宽度预留了0.2mm的装配余量，既可以保证锁舌顺利滑入，又不会因为间隙过大导致门扇关闭后出现旷量晃动；沿长度方向分布的卡槽位置，对应锁舌的多级锁闭点位，可实现门扇不同闭合程度下的临时锁止，满足通风半开、完全锁闭等多档位使用需求。

　　构件的壁厚设计兼顾了压铸成型的工艺性与结构强度要求，主体壁厚保持均匀2.5mm，避免压铸过程中出现缩孔、冷隔等成型缺陷，侧边的翻边结构既提升了构件整体的抗扭刚度，也可以在安装时与型材的卡槽形成定位配合，减少安装过程中的对位调整工作量。从安装边界来看，该锁存器的总长度适配常规600-1200mm宽度门扇的侧边安装需求，安装面的平面度公差控制在0.1mm以内，保证与型材贴合后不会出现局部翘起，两端的圆弧头部半径与配套门扇型材的内腔圆角完全匹配，安装后可完全嵌入型材的预留槽内，不会突出门扇表面影响外观与开合动作。

　　在实际使用场景中，这类长条形锁存器相比传统单点锁座，可将锁闭冲击力沿整个构件长度分散传递到门扇型材上，避免单点受力导致的型材局部凹陷、锁座松动等问题，尤其适用于开关频率较高的公共建筑门扇、工业设备防护门，可大幅降低锁具系统的维护频次。构件表面的卡槽边缘做了微小的倒角处理，避免长期使用过程中锁舌与卡槽硬摩擦导致的镀层磨损、锈蚀卡滞问题，槽内的排水缺口可让进入锁存器内部的灰尘、积水自然排出，适配潮湿、多尘的复杂使用环境。建模过程中针对压铸工艺的拔模需求，所有侧壁均设置了1.5°的拔模斜度，既方便压铸脱模，也不会影响构件的装配精度，安装孔的位置度公差严格控制在0.15mm以内，保证与型材预装孔的对位精度，现场安装时无需二次扩孔即可直接拧入紧固件。
