多组机械基础零件建模练习工程图集

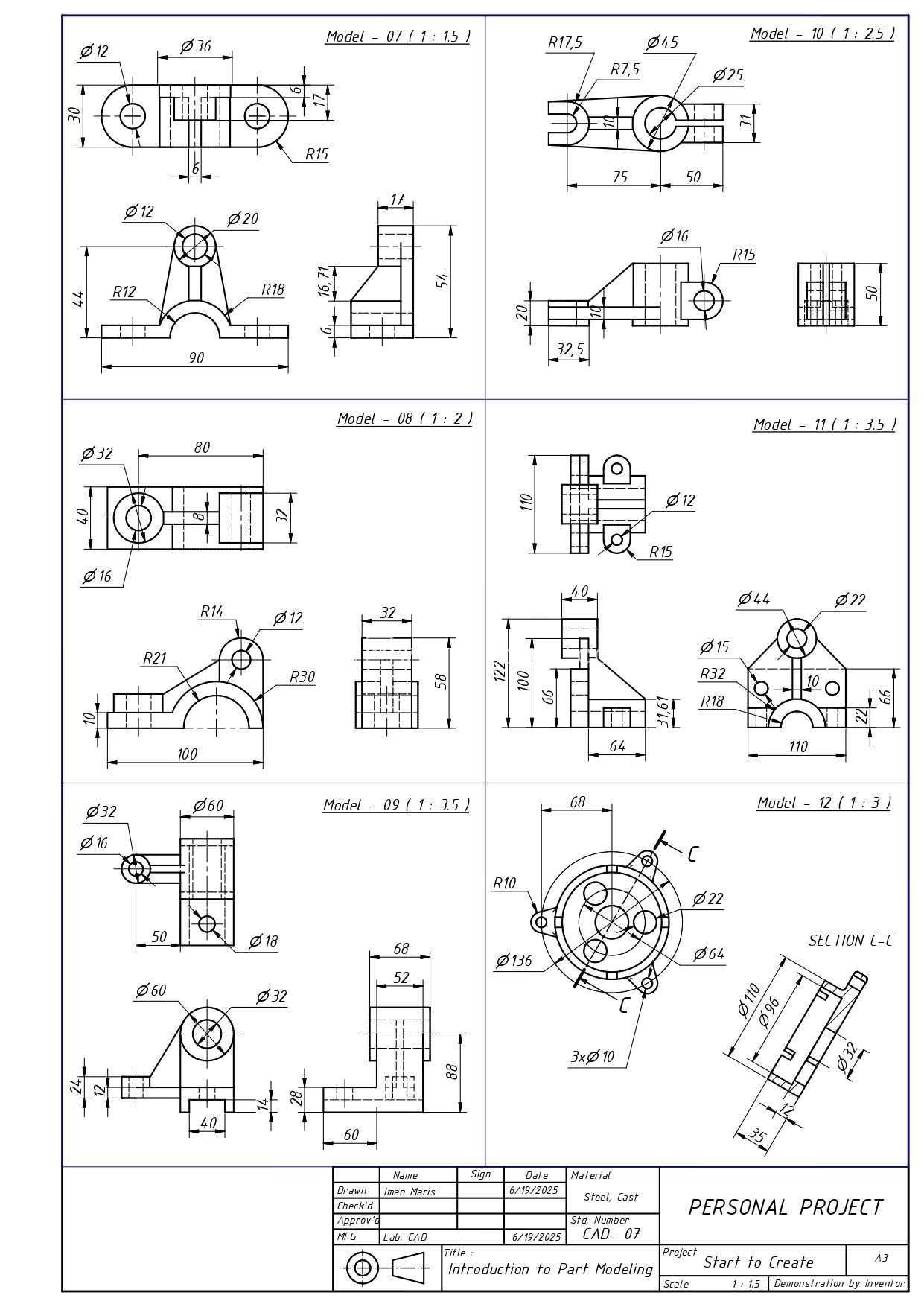

这套建模练习涵盖的多类机械基础零件，覆盖了常规传动、连接、支撑类构件的典型结构，可直接用于机械设计入门阶段的结构认知与建模实操训练，也能作为小型非标设备开发时的基础构件参考。从图纸标注的尺寸来看，所有零件的外形边界都控制在常规小型机械构件的适配范围内，最大轮廓尺寸不超过150mm，最小安装孔位直径覆盖6mm到35mm的常用规格，完全适配桌面级小型设备、工装夹具的安装空间要求，不需要额外做尺寸缩放就能直接套用在对应安装位上。

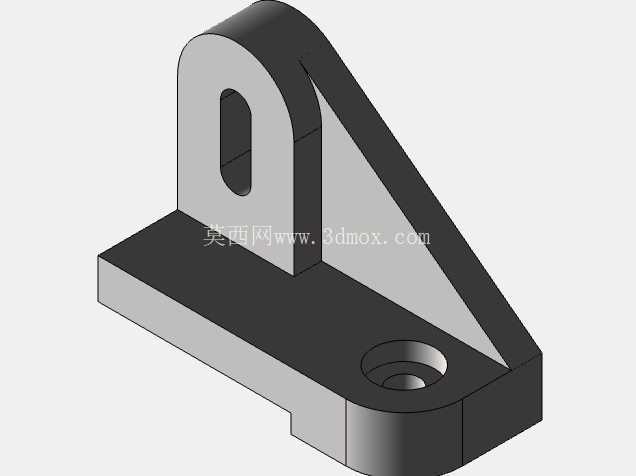

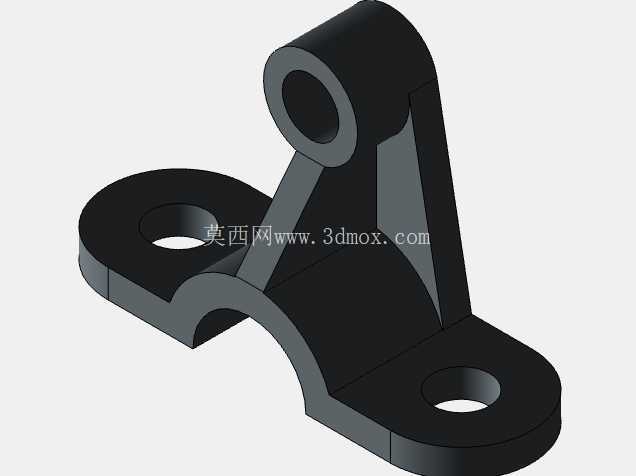

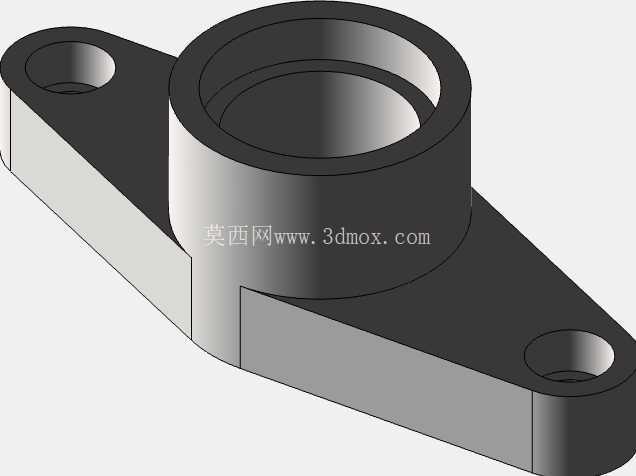

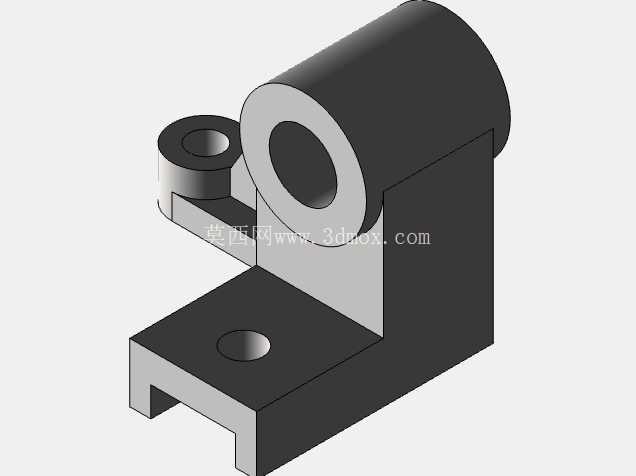

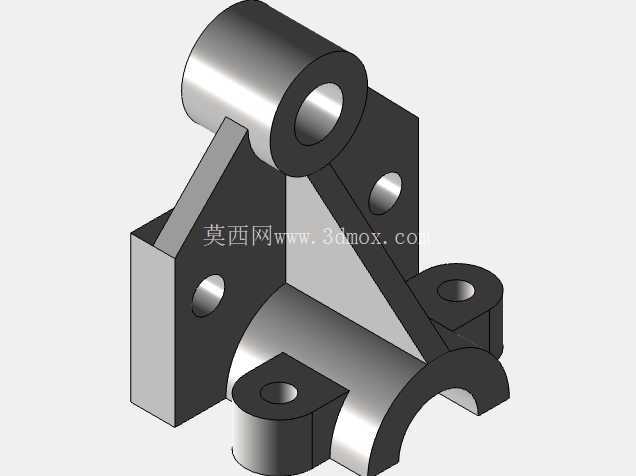

不同零件的结构设计各有侧重，带双耳座的支撑类零件，底部设置了90mm跨度的安装平面，两个同轴安装孔的同轴度公差在图纸上通过尺寸链做了隐含约束，凸台部分的R15圆角过渡完全规避了直角应力集中问题，这类零件常用在小型输送线的侧边支撑、工装夹具的定位支座位置，实际使用时能承受垂直方向的静载荷与小幅侧向冲击，安装时通过两个通孔穿入螺栓固定在安装基面，上方的凸台孔位用来铰接活动连杆，转动副的间隙可以通过配合公差调整，满足不同转动精度的需求。

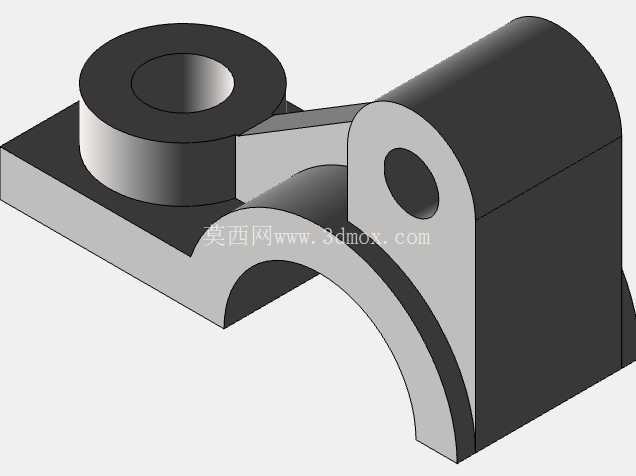

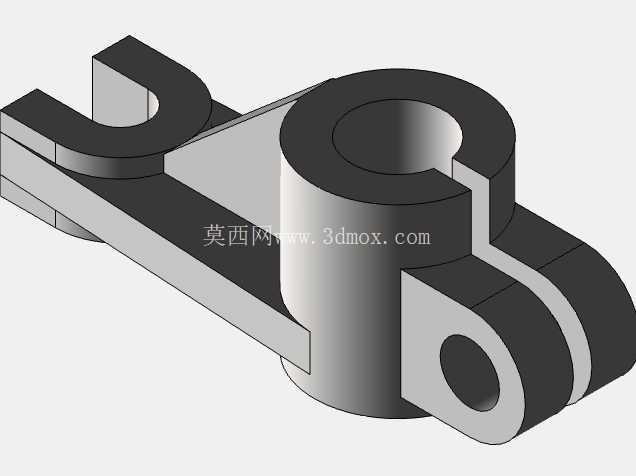

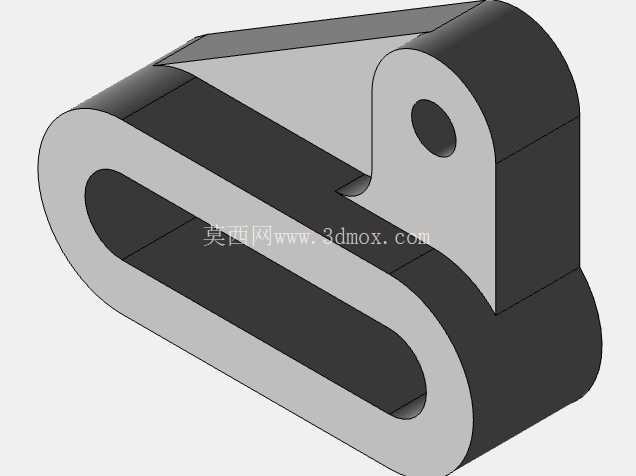

带单耳连接端的杠杆类零件，整体长度控制在110mm，连接端的R15圆弧与杆身做了平滑过渡，杆身截面采用矩形加拔模斜度的设计，既保证了抗弯强度，也符合常规加工的工艺要求，这类零件常用在手动操作机构、小型气动执行元件的传动链路里，通过两端的孔位分别连接动力端与执行端，传递直线往复运动转化的摆动力矩，设计时特意将孔位的中心距做了整数标注，方便装配时调整行程比例，不需要额外计算传动比。

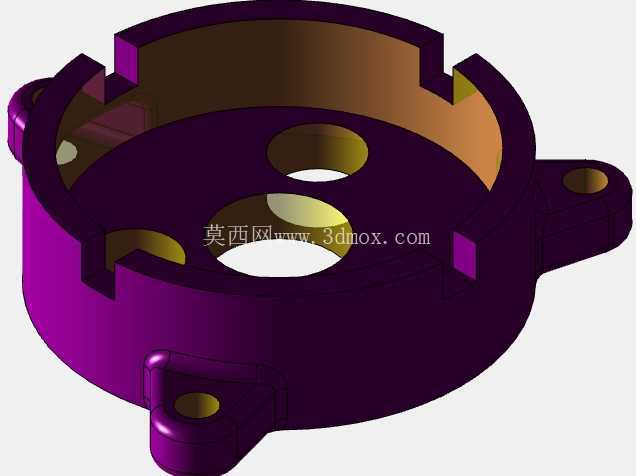

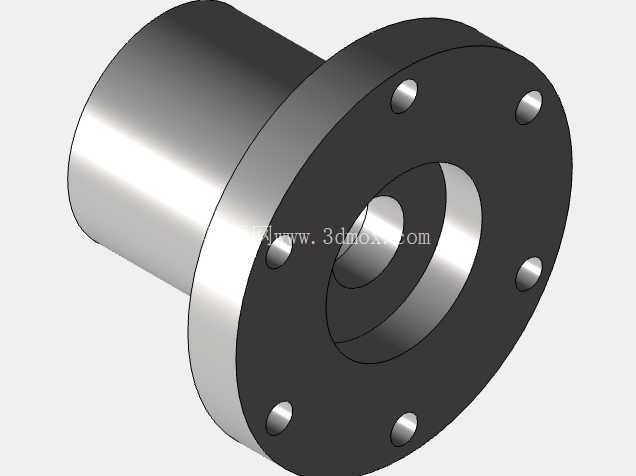

轮盘类零件的端面设置了多组均匀分布的安装孔，中心孔直径22mm，外圆直径72mm，端面的密封槽宽度4mm、深度2mm，这类结构常用在小型泵体的端盖、带轮的连接法兰位置，实际使用时通过端面的螺栓孔固定在壳体上，中心孔穿过传动轴，密封槽内安装O型圈就能实现端面静密封，防止腔体内部的润滑油或者工作介质泄漏，轮盘上的减重孔在保证结构强度的前提下降低了零件自重，减少转动时的惯量，适配高速转动的工况需求。

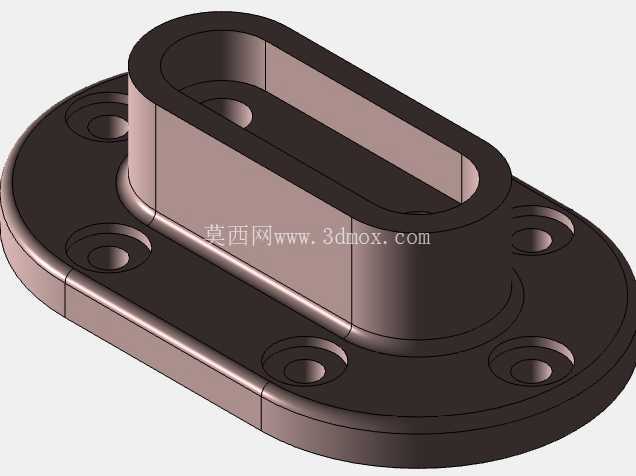

还有几类板类连接零件，设置了不同间距的安装孔位，板厚从5mm到12mm不等，折弯处的圆角都按照板厚的1/2设置，避免折弯时出现裂纹，这类零件常用在设备的机架连接、电气元件的安装底板位置，安装时可以根据实际走线需求调整孔位的配合位置，不需要二次钻孔就能适配多数常规传感器、小型阀件的安装尺寸。所有零件的尺寸标注都采用了第一角投影法，完全符合国内机械加工的图纸规范，每个尺寸都标注了公差带的隐含要求，建模时可以直接按照标注尺寸绘制，不需要额外换算公英制单位，生成的三维模型能直接导出工程图用于车间加工，也能导入装配体中做干涉检查，验证整体机构的运动行程是否符合设计要求。

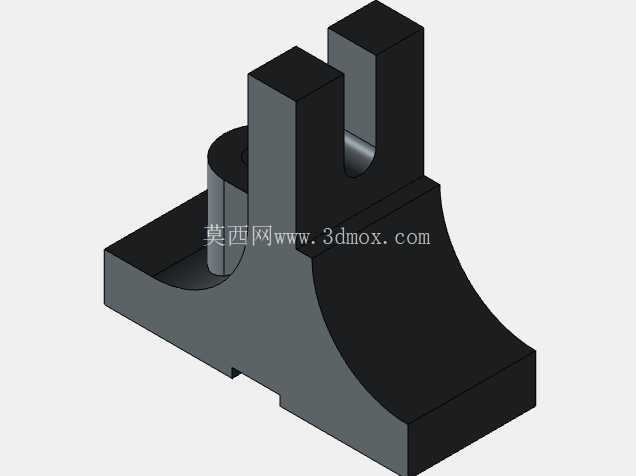

从建模练习的角度来看，这些零件覆盖了拉伸、旋转、切除、圆角、阵列等最常用的三维建模命令，每个零件的结构都包含了机械设计里最常见的工艺结构，比如倒角、退刀槽、安装沉孔、工艺圆角，练习过程中能熟悉常规机械零件的设计逻辑，理解每个结构对应的加工工艺与装配需求，避免出现设计的零件无法加工、装配干涉的问题。比如带凸台的零件，凸台高度都设置成了标准值，方便加工时铣削到位，沉孔的深度也符合对应螺栓的安装尺寸，保证螺栓安装后不会高出零件表面，避免影响其他构件的运动。
