双轴GPS太阳能跟踪支撑装置结构

这套双轴GPS太阳能跟踪支撑结构，主要面向分布式光伏电站、离网型太阳能供电站点、野外监测设备光伏供电单元等场景使用，区别于传统固定倾角的光伏支架，能够通过双轴联动实时调整光伏板的朝向与倾角，最大化接收太阳辐照量，提升光伏组件的发电效率。从实际落地场景来看，这类结构常部署在光照资源充足但地形相对平整的郊野区域，也可适配小型户用光伏系统、通信基站备用光伏供电单元的安装需求，相比单轴跟踪结构，其对太阳方位的追踪覆盖范围更广，在不同季节、不同纬度区域都能保持较好的受光角度。

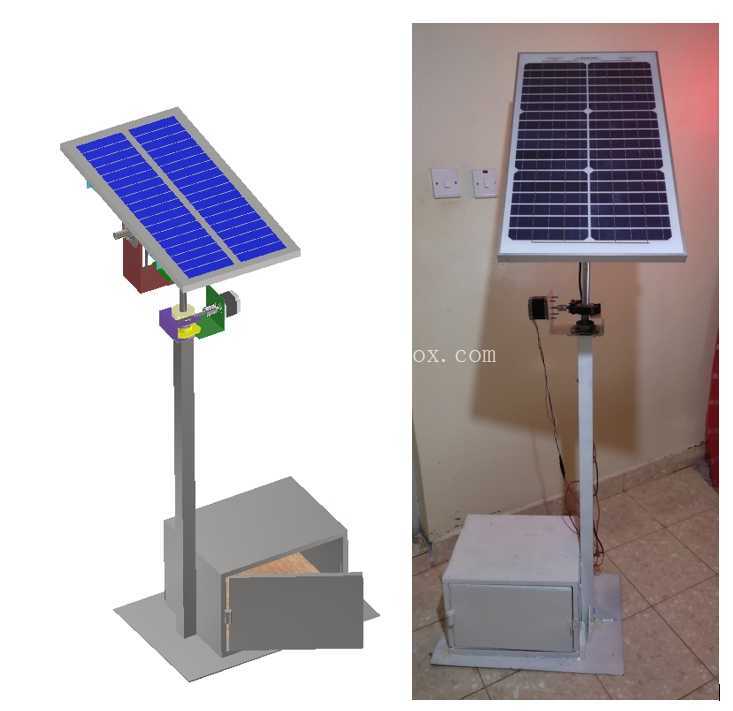

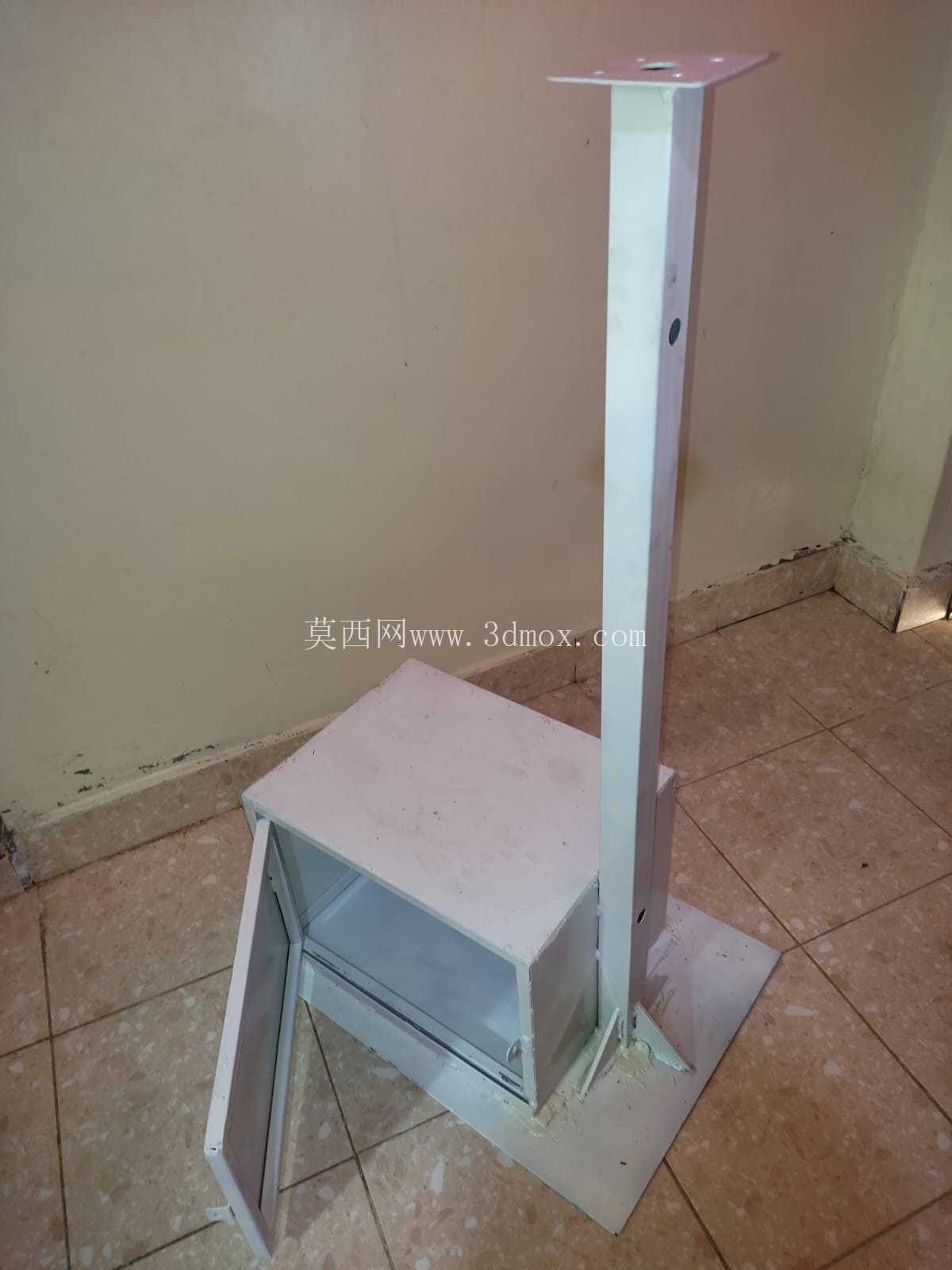

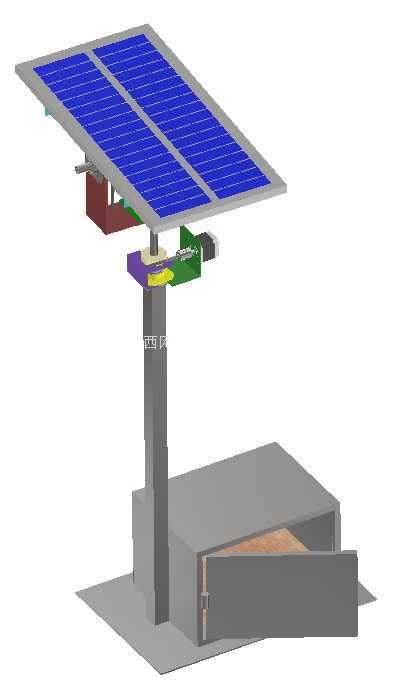

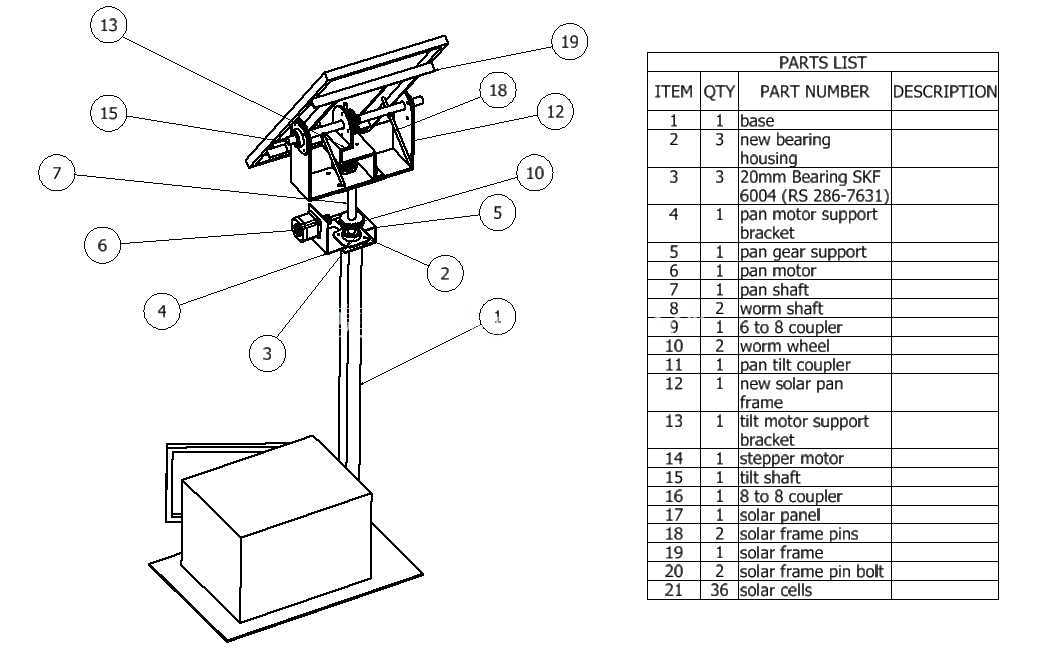

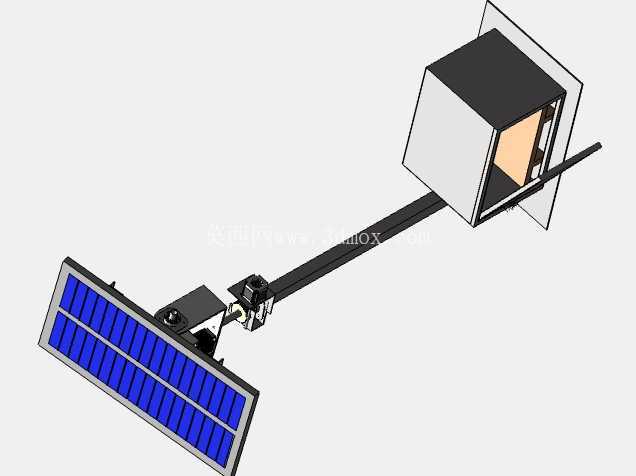

结构整体采用立柱式承载布局，底部为方形落地基座，安装时可通过地脚螺栓与混凝土基础固定，基座上方设置封闭的电控安装腔体，可容纳GPS定位模块、角度控制单元、驱动电路等核心电控部件，避免野外环境下的雨水、沙尘侵入造成器件损坏。立柱采用等截面矩形钢结构，承担上部回转、俯仰机构以及光伏板组件的全部载荷，设计时充分考虑了野外风载、积雪载荷的受力要求，立柱与下部基座采用法兰连接形式，方便现场组装与后期维护拆卸。

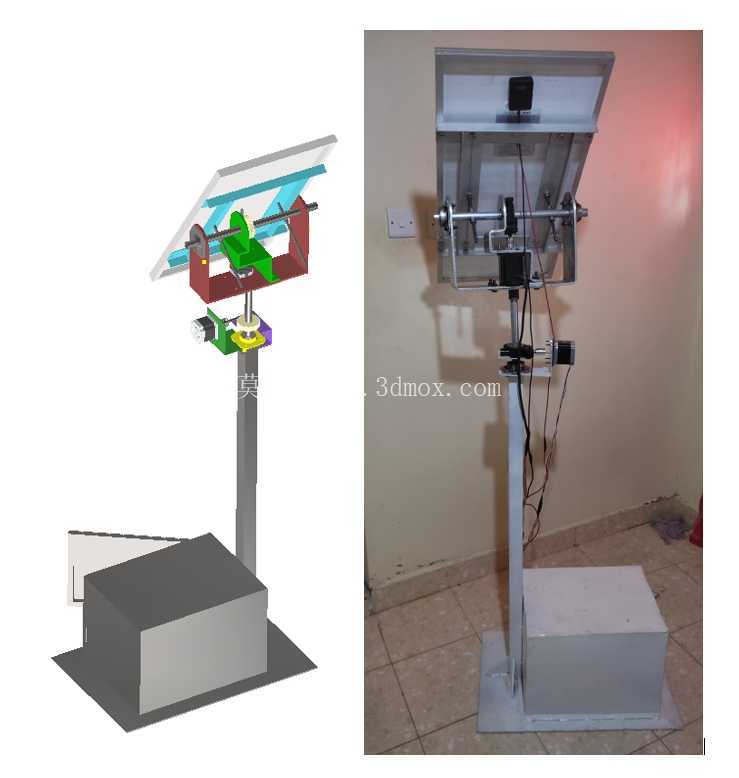

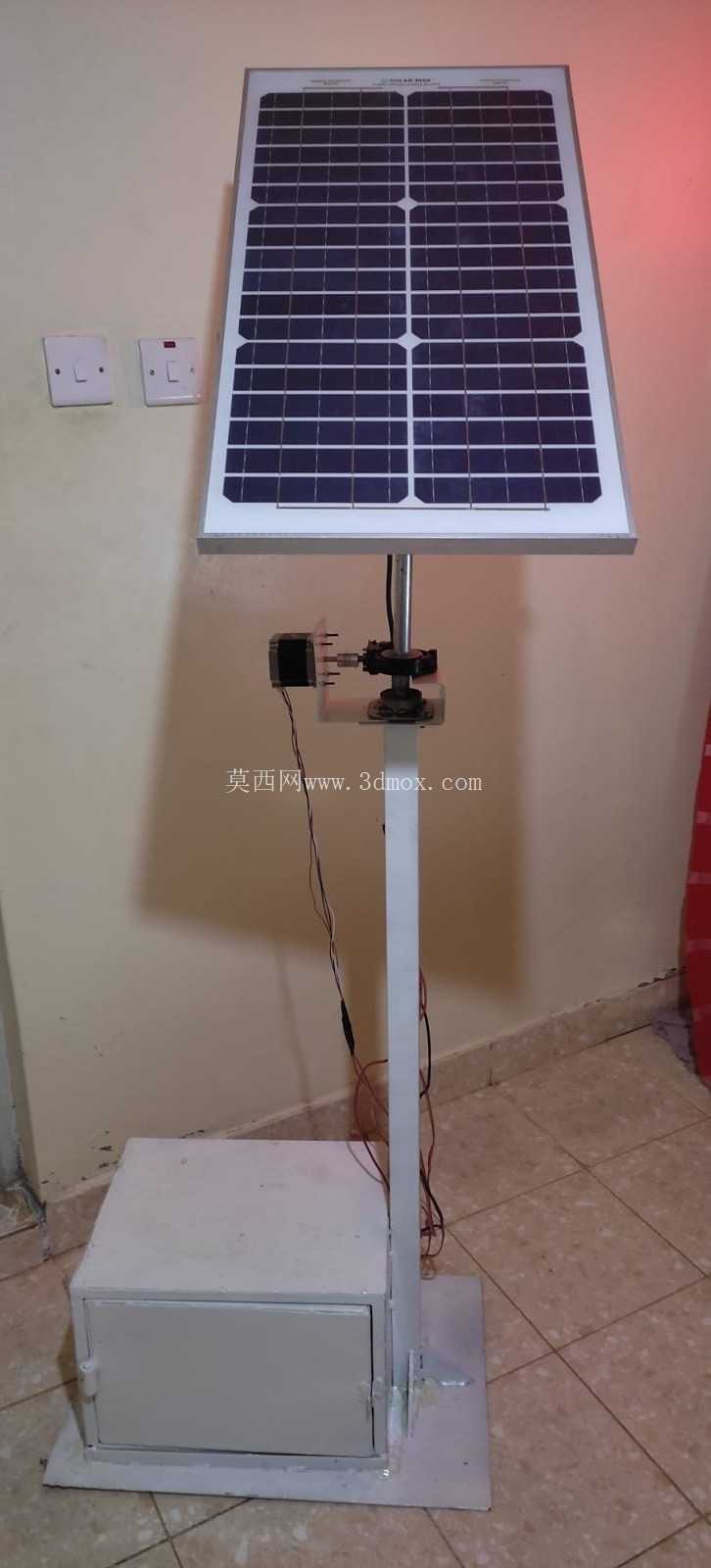

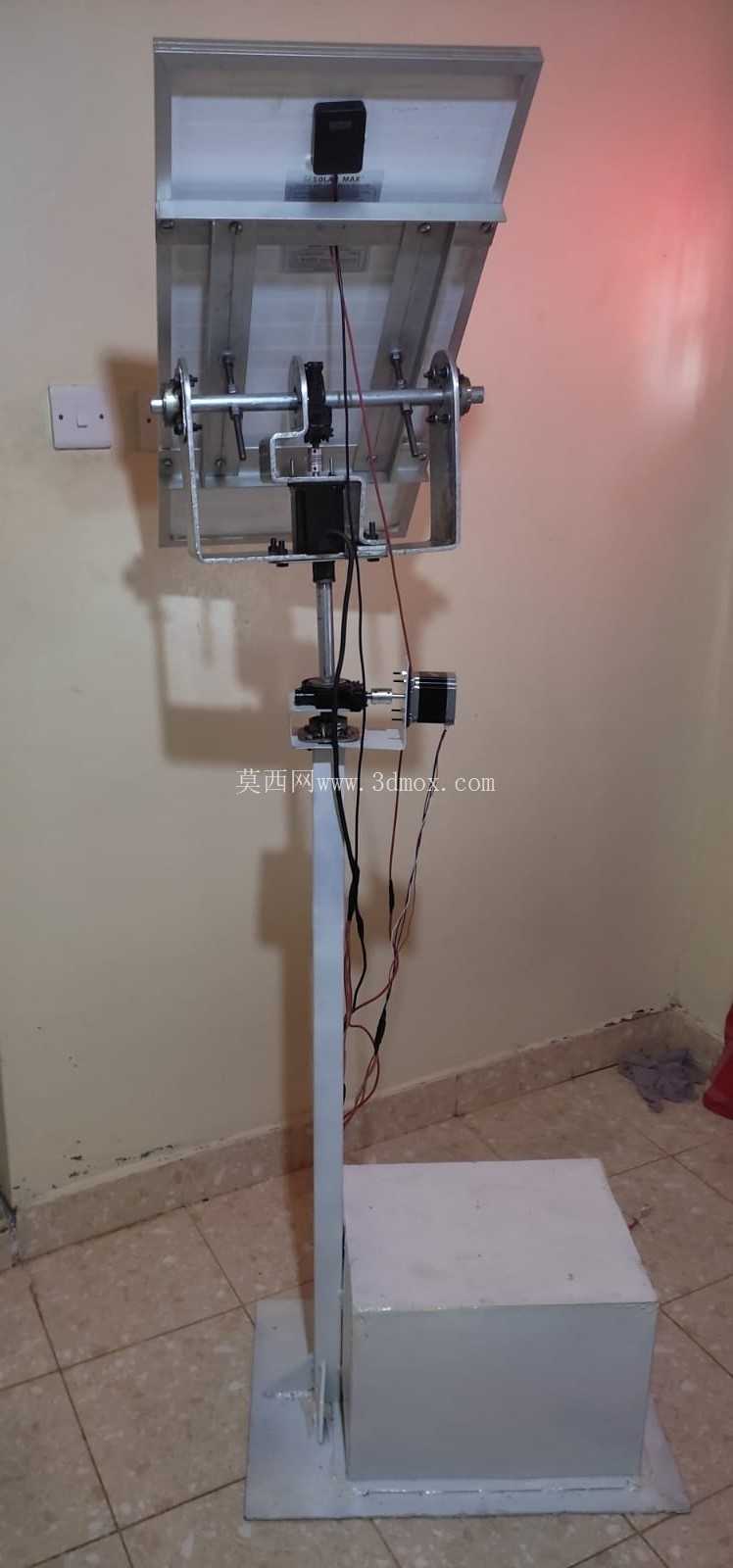

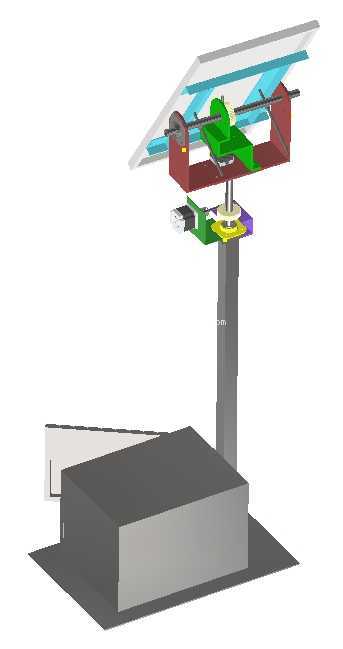

上部的回转机构安装在立柱顶端，可实现水平方向360度方位角调整，配合GPS模块提供的实时位置与时间信息，能够精准计算太阳实时方位，驱动回转机构带动上部组件转动到对应方位。俯仰机构则连接在回转平台与光伏板安装框架之间，可实现0到90度范围的倾角调整，匹配不同时段太阳高度角的变化，保证光伏板板面始终与太阳入射光线保持垂直。光伏板安装框架采用型材拼接结构，可适配常规尺寸的晶硅光伏组件安装，框架上预留有标准的组件安装孔位，安装时无需额外打孔，可直接通过压块或螺栓完成组件固定。

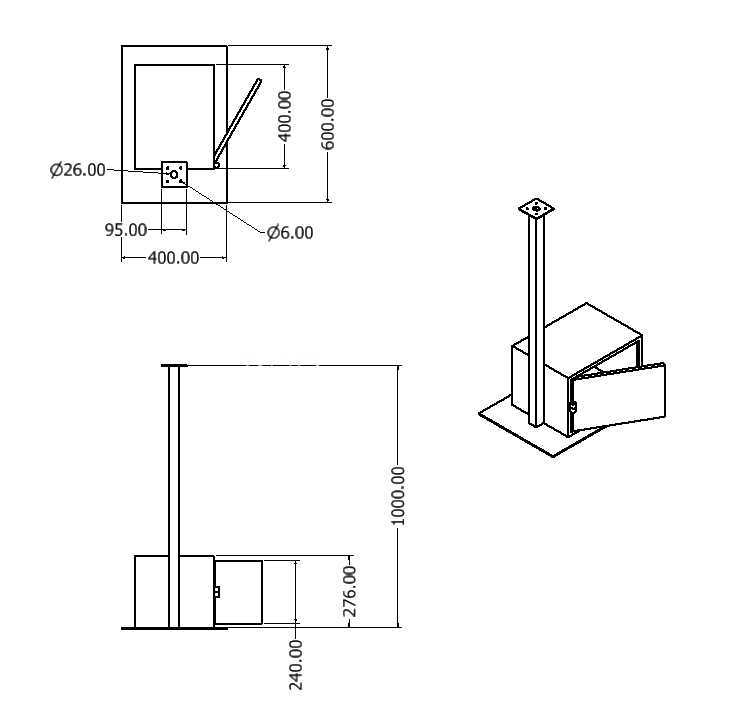

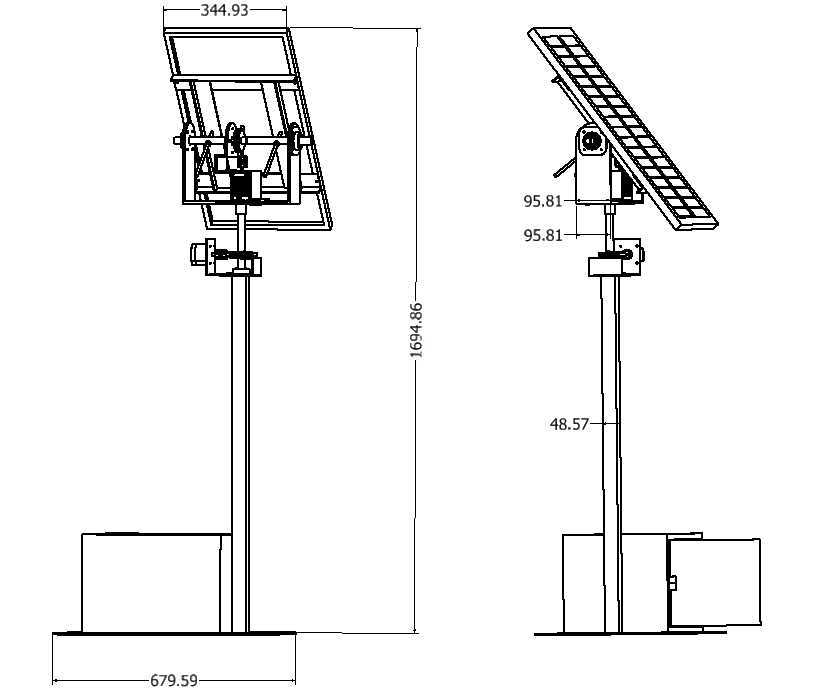

设计过程中，回转与俯仰的驱动部分均采用减速电机直驱的形式，省去了复杂的传动链条或连杆结构，减少了户外环境下的传动故障点，同时各转动关节处都设置了密封防护结构，可阻挡沙尘进入转动摩擦副，延长设备的免维护周期。从安装边界来看，整套结构的基座占地尺寸控制在1.2米见方以内，立柱高度可根据实际安装场景调整，常规配置下立柱顶端到地面的高度为1.8米，既可以避免地面植被遮挡光伏板，也不会因为过高导致风载过大影响结构稳定性。上部光伏安装框架的尺寸适配单块或两块标准光伏组件的安装需求，组件安装后整体重心落在立柱的中心轴线上，避免回转过程中出现偏载导致的驱动负载不均。

在结构受力校核上，设计时针对12级大风的极端工况做了倾覆力矩验算，基座的配重与地脚螺栓的锚固力可保证极端天气下结构不会发生倾覆，同时各连接节点的螺栓选型都预留了足够的安全系数，避免长期交变载荷下出现连接松动。俯仰机构的铰接点采用自润滑轴承，无需定期加注润滑脂，适配野外站点少人维护的使用需求。回转机构的限位设置包含软限位与硬限位双重保护，避免回转过程中出现线缆缠绕的问题，电控部分的走线全部通过立柱内部的中空腔体走线，外部无裸露线缆，减少了线缆老化、被外力破坏的风险。

从实际使用的角度出发，这套结构的组装流程全部采用螺栓连接，现场无需焊接作业，普通安装人员按照装配指引即可完成整套设备的搭建，降低了现场施工的难度与成本。相比传统固定支架，双轴跟踪结构可提升光伏发电效率30%以上，对于离网型供电场景来说，能够有效降低配套储能电池的容量配置，减少整体系统的初期投入。结构的所有外露金属部件都做了镀锌防腐处理，可适应户外高湿、高盐雾的恶劣环境，保证15年以上的结构使用寿命。
