环形压铸件垃圾箱上框结构设计方案

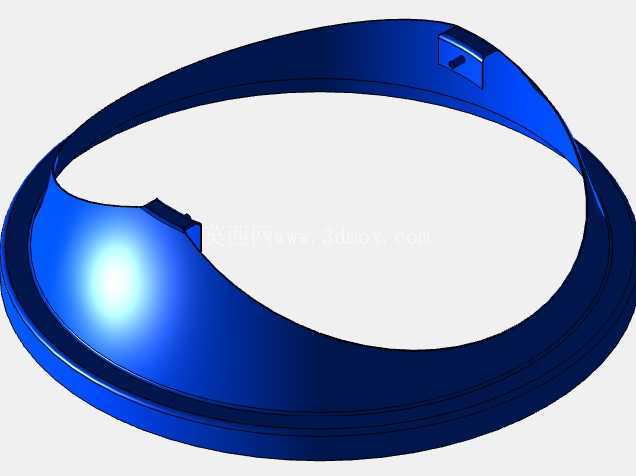

　　日常公共场景中使用的金属垃圾箱，其上部边框作为承托桶盖、衔接桶身的核心受力构件，长期承受桶盖开合冲击、外力磕碰以及户外环境温变带来的形变应力，采用压铸工艺成型的环形边框，能在保证结构强度的同时，实现复杂曲面的一体化成型，减少后续焊接、打磨工序带来的尺寸偏差。这款环形边框的整体轮廓为适配圆形桶身的椭圆闭环结构，截面采用渐变式壁厚设计，外侧边缘做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险，内侧预留了与桶身卷边配合的卡接槽位，安装时无需额外紧固件即可实现与桶身上沿的紧密贴合，降低现场装配的工时消耗。

　　从结构受力角度出发，边框顶部设置了一处内凹的定位凸台，该凸台对应桶盖的铰接安装位，凸台内部做了加强筋布局，筋位厚度控制在2.5mm，既保证压铸时铝液充型顺畅，避免冷隔、缩孔缺陷，又能承受桶盖反复开合带来的交变载荷，防止长期使用后铰接位出现开裂变形。边框的整体安装边界与常规120L圆形商用垃圾箱的桶身上沿完全匹配，外沿最大直径控制在580mm，内沿卡接直径为545mm，整体截面高度为65mm，能够直接替换现有同规格垃圾箱的注塑边框，解决塑料边框低温易脆、户外老化快的问题。

　　设计过程中优先考虑压铸工艺的成型可行性，所有转角位置均设置了R3以上的铸造圆角，避免应力集中的同时，减少压铸模的尖角损耗；边框的拔模斜度统一设置为1.5°，外侧外观面做了高光抛光处理对应的模面要求，内侧非外观面允许存在轻微的脱模纹理，降低模具加工的成本投入。在实际应用场景中，这类压铸边框多用于市政道路、商圈园区的公共垃圾箱，相比传统的塑料或者焊接钢制边框，压铸铝合金材质的边框自重仅为钢制边框的三分之一，防腐性能更优，无需额外做喷塑处理即可适应户外多雨、高湿的使用环境；边框下沿设置的环形限位凸缘，能够在桶身装满垃圾、环卫人员倾倒时，避免桶身与边框脱离，提升整体结构的连接可靠性。

　　针对压铸生产的工艺需求，边框的壁厚从外侧的4mm向内侧卡接位渐变至3mm，保证整个构件冷却过程中收缩均匀，减少压铸后的变形量，后续整形工序仅需对平面度做简单校正即可满足装配要求，平面度公差控制在0.8mm以内，保证与桶盖配合时的间隙均匀，不会出现盖合错位、缝隙过大的问题。另外，边框外侧预留的小尺寸凸块结构，可作为标识粘贴或者分类标识牌的安装位，无需后续额外钻孔攻丝，直接通过卡扣或者背胶即可固定标识，适配不同场景下的垃圾分类标识安装需求。
