壁挂式空调线控操作控制面板结构设计

这款壁挂式空调控制面板是家用及小型商用分体式空调系统的核心人机交互终端，主要承担室内温度参数设定、运行模式切换、风速档位调节、导风板摆向控制等核心操作功能，日常安装于室内墙面距地面1.2-1.5米的高度位置，适配绝大多数家装、小型办公场所的暗装86型接线底盒，安装时仅需将面板背部的接线端子与室内机主控板的通讯线束对接，卡入底盒即可完成固定，无需额外的外露固定件，兼顾安装便捷性与墙面整洁度。

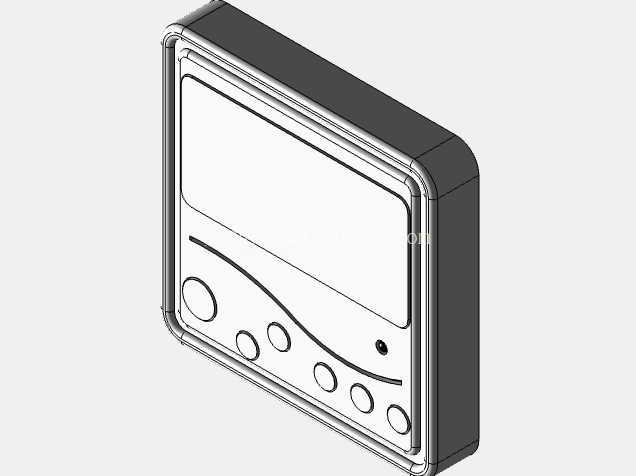

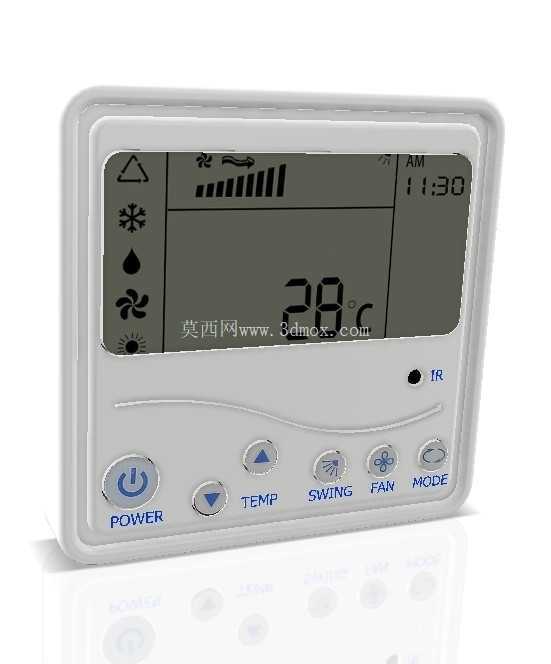

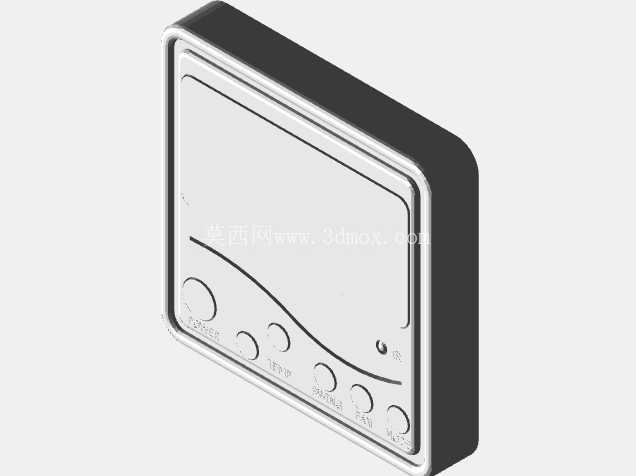

从结构设计层面来看，整体外壳采用阻燃ABS材质注塑成型，正面做细磨砂哑光处理，避免长期使用后残留指纹与划痕，面板边缘做R3圆角过渡，既消除安装与使用过程中的锐边磕碰风险，也能更好地贴合墙面，减少安装缝隙带来的积灰问题。正面布局分为显示区与按键区两个独立模块，上方的液晶显示区做下沉0.8mm的凹槽设计，表面覆盖透明PC防刮镜片，镜片与壳体之间采用超声波焊接密封，达到IP30的防护等级，可阻挡日常灰尘与飞溅的水渍侵入内部电路板，避免电路短路故障。显示区域可同步反馈当前室内环境温度、设定温度、运行模式标识、风速档位、定时状态与当前时间，字符采用高对比度段码设计，即使在室内光线较弱的环境下，用户也能快速识别屏幕显示的参数信息，屏幕右上角预留红外接收窗口，可兼容同型号遥控器的无线信号输入，兼顾线控与遥控两种操作方式。

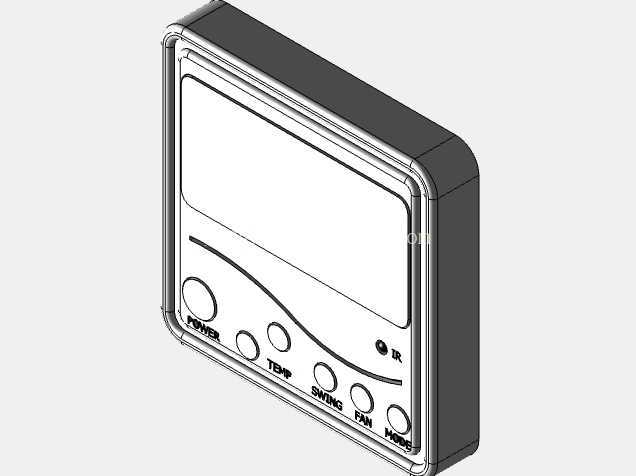

下方的物理按键区采用轻触式硅胶按键设计，单个按键的按压行程设置为1.2mm，按压力度控制在1.5-2N之间，既保证按压时有清晰的反馈手感，也能避免长期按压导致的按键疲劳失效。按键布局按照用户日常操作频率排布：最左侧为电源开关键，采用直径略大于其他按键的圆形设计，表面做蓝色电源标识印刷，方便用户快速定位；相邻的两个温度调节键采用上下三角标识，分别对应设定温度的升高与降低，温度调节范围覆盖16℃-30℃，每按一次按键温度调整步长为1℃，符合日常空调温控的使用习惯；再往右依次为摆风控制键、风速调节键、模式切换键，每个按键下方都印有对应的蓝色功能标识，模式切换可循环切换制冷、除湿、送风、制热四种运行模式，风速调节支持低、中、高三档固定风速与自动风速切换，摆风键可控制导风板的上下摆动与固定角度定位。按键与内部PCB板之间设置导电硅胶垫，既保证按键触发的可靠性，也能进一步提升面板的防尘防水能力。

在内部结构设计上，PCB板采用螺丝柱定位固定于后壳上，板载集成段码液晶驱动芯片、按键采样电路、红外接收模块与通讯接口，所有电子元器件均做防潮涂层处理，适配南方高湿度地区的使用环境。面板背部的接线端子采用防呆插拔设计，不同功能的线束对应不同颜色的端子座，安装时无需对照说明书即可完成接线，避免接错线导致的设备损坏。后壳四周设置均匀分布的卡扣，与前壳装配时卡扣配合到位后可做到无缝隙贴合，后期维修拆卸时仅需用专用撬片沿边缘缝隙即可拆开，无需破坏面板外观。整体面板的外形尺寸控制在120mm*80mm*15mm，突出墙面的厚度仅15mm，不会过多占用室内空间，白色的外观配色可适配绝大多数白色墙面的装修风格，不会显得突兀。

从实际应用场景来看，这款控制面板除了适配常规家用壁挂式空调外，也可用于小型风管机、多联机室内机的末端控制，结构设计上预留了扩展功能的焊盘位置，可根据不同机型的功能需求增加定时、睡眠模式、电辅热控制等功能按键，无需重新开模制作外壳，大幅降低衍生型号的开发成本。在建模过程中，所有按键的位置公差、壳体的配合公差均按照注塑件的通用公差标准设置，卡扣的配合量设置为0.3mm，既保证装配的牢固度，也不会出现装配过紧导致的壳体变形问题，镜片与显示区的间隙控制在0.1mm，避免出现显示漏光、镜片松动的问题。
