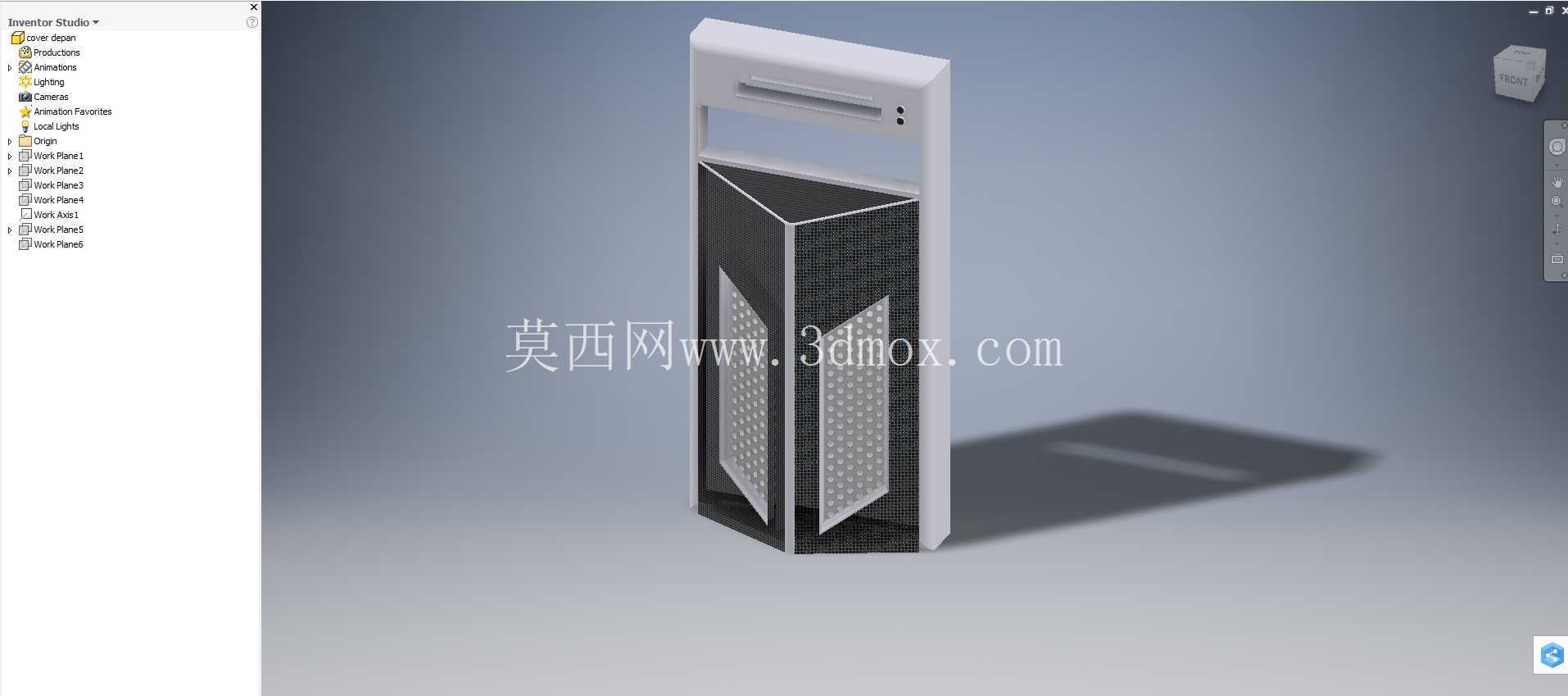

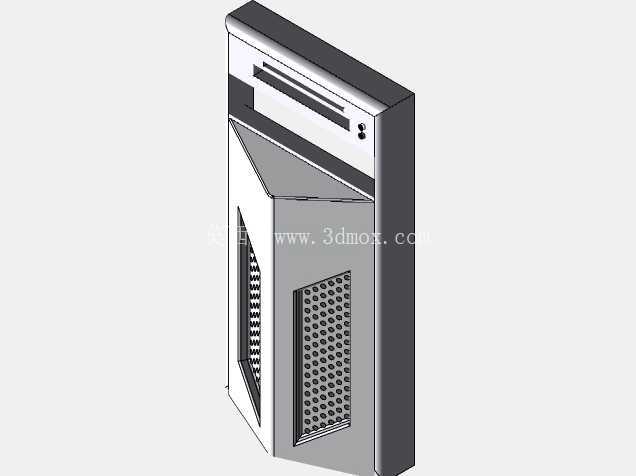

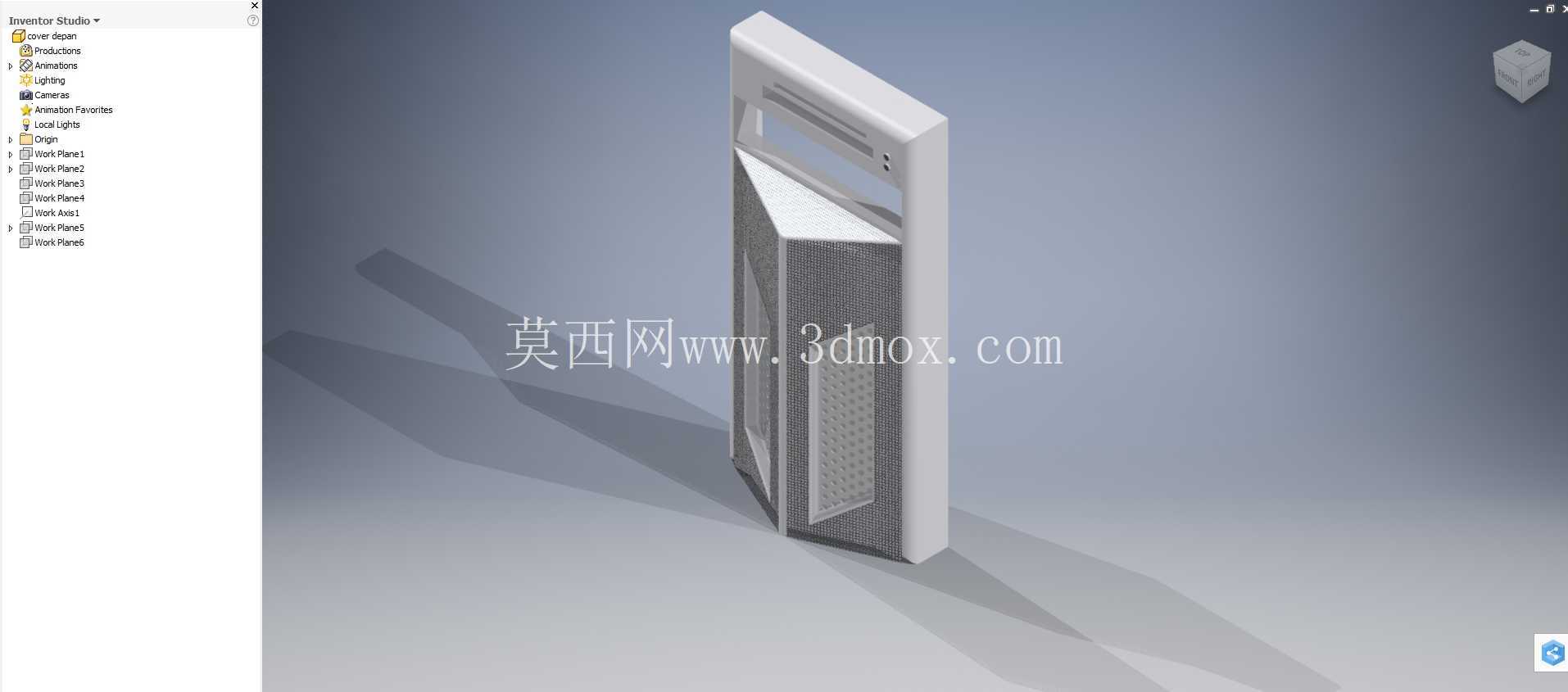

立式CPU散热钣金机箱结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191329
  • 立式CPU散热钣金机箱结构设计
  • 立式CPU散热钣金机箱结构设计
  • 立式CPU散热钣金机箱结构设计

这款CPU钣金结构件主要面向工业控制场景下的处理器承载与散热需求,区别于消费级PC机箱的轻量化设计,整体采用厚板材折弯成型,适配工业现场多粉尘、长时间连续运行的使用环境。从结构布局来看,主体采用立式窄边设计,占用横向安装空间较小,可直接嵌入标准工控机柜的预留安装位,侧边预留的安装孔位匹配常规机柜的立柱固定间距,无需额外加工转接支架即可完成装配。

通风结构是这款钣金件的设计核心,正面与侧立面均开设阵列式通风冲孔,冲孔采用翻边工艺处理,既提升了薄板的结构刚性,避免大面积开孔后板材受震产生形变,又能引导气流沿指定路径流经CPU安装区域,配合顶部预留的排风槽位,形成自下而上的散热风道,无需额外加装导流板即可满足常规功耗处理器的被动散热需求,若搭配低转速轴流风扇,可覆盖更高功耗的工业级处理器散热要求。

从钣金加工工艺角度考量,所有折弯边均预留了合理的折弯系数补偿,相邻板材的拼接处采用止口咬合设计,拼接后缝隙控制在0.2mm以内,既减少焊接工序带来的热变形,也能提升整体结构的电磁屏蔽性能,避免工业现场的电磁干扰影响处理器稳定运行。顶部开槽区域做了向内的卷边处理,防止安装维护时边缘划手,同时预留了指示灯与接口的伸出位,无需二次开孔即可适配常规IO接口的安装尺寸。

安装边界方面,内部CPU固定位的尺寸兼容通用LGA与PGA规格的处理器安装背板,周边预留的20mm间隙可满足常规塔式散热器的安装空间,钣金内壁预留的接地柱位置可直接连接机箱接地线,满足工业设备的电气安全要求。整体结构无多余装饰性设计,所有曲面与折边均服务于结构强度与散热需求,板材厚度选用1.2mm冷轧钢板,在保证整体刚性的前提下控制整体重量,单人即可完成机柜内的安装与拆卸作业。

在实际产线应用中,这类钣金结构常配套嵌入式工业主机使用,可安装在生产线旁的控制机柜内,承载处理器、内存与核心控制板卡,通风结构的设计可适配产线周边常年35-40℃的环境温度,避免因积热导致的处理器降频或设备宕机。钣金表面采用喷塑处理,耐油污与粉尘附着,日常维护仅需使用压缩空气吹扫通风孔即可完成清洁,无需拆解结构。拼接处的止口设计也能阻挡部分粉尘进入机箱内部,延长内部电子元件的使用寿命,减少产线设备的维护频次。

从建模逻辑来看,整个结构采用自上而下的设计思路,先确定内部核心元件的安装尺寸边界,再向外推导钣金的外形尺寸与开孔位置,所有冲孔特征均采用阵列参数化设计,调整通风率时仅需修改阵列参数即可快速更新模型,折弯处的工艺缺口也同步做了参数化关联,修改板材厚度时可自动调整缺口尺寸,避免折弯时出现材料挤压凸起的问题。
