曲柄滑块联动传动机构结构设计

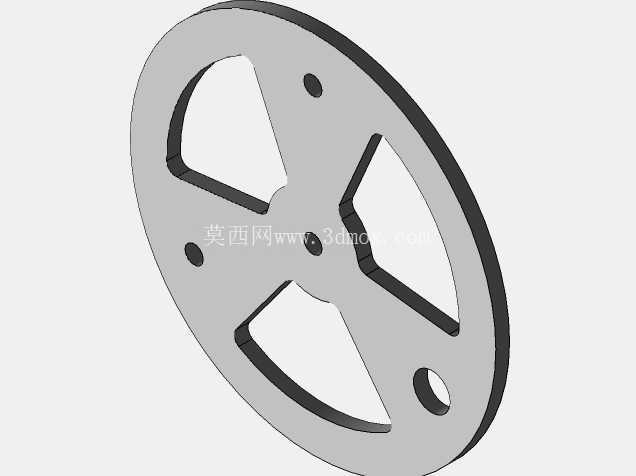

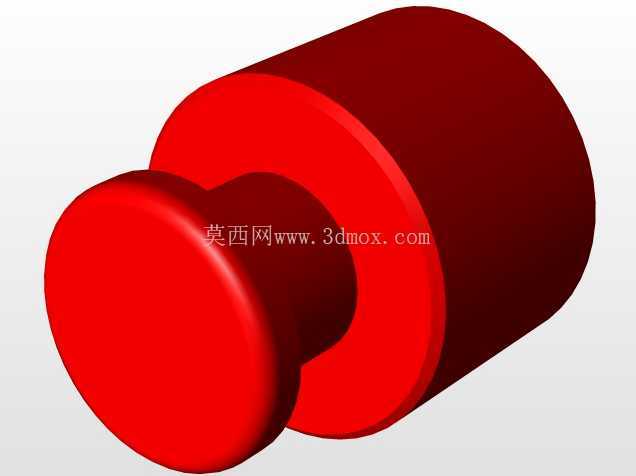

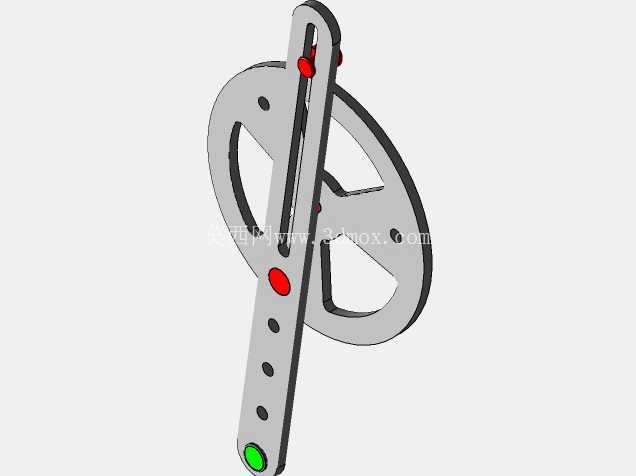

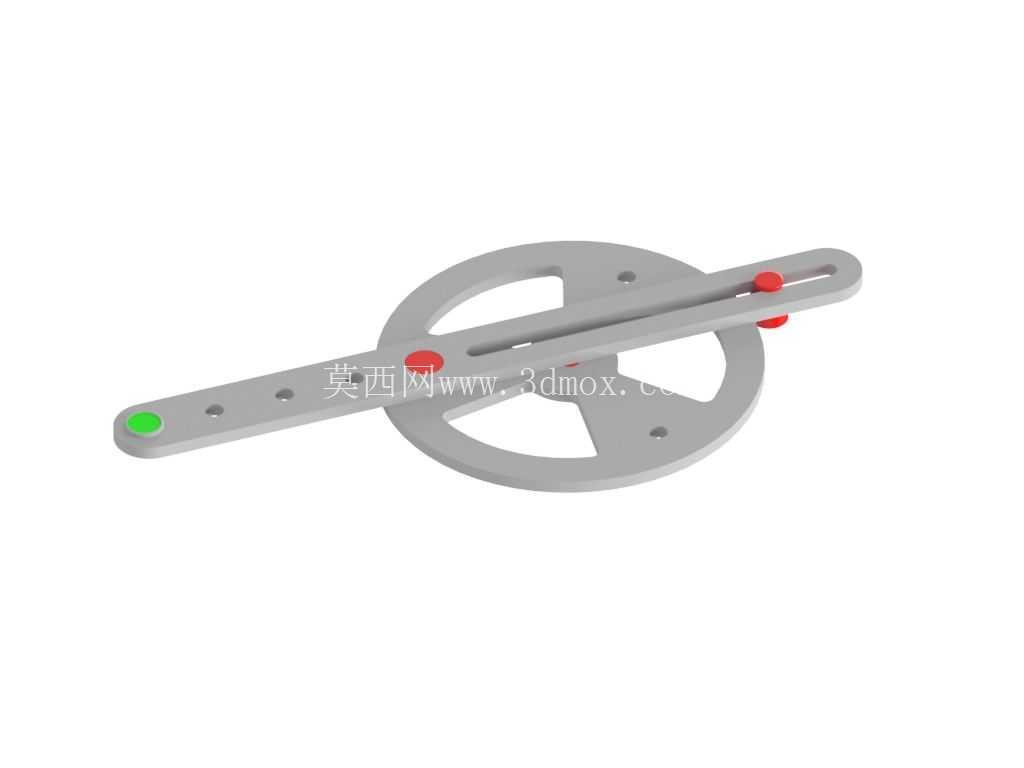

在轻工冲压、小型送料、教学演示类设备的传动端，这类曲柄滑块联动结构是把连续回转运动转化为直线往复动作的核心执行单元，区别于偏心轴直驱滑块的结构，这套带开槽圆盘的联动设计，能在不额外增加导向副的前提下，约束滑块的运动行程边界，减少侧倾力矩对滑动面的不均匀磨损。从实际装配边界来看，圆盘作为主动回转件，中心孔预留了与动力输出轴配合的公差区间，盘面的开槽轨迹经过参数化拟合，滑块上的两个红色限位销同时嵌入圆盘槽与长导向杆的滑槽内，当圆盘做整周回转时，销柱会沿着槽道轨迹推动导向杆做定向往复运动，端部的绿色标记点是行程端点的位置标识，方便装配时校准初始相位，避免机构启动时出现死点卡滞。

这套结构的设计思路核心是用单圆盘的复合槽道同时完成曲柄驱动与行程限位两个功能，省去了传统曲柄滑块机构中独立的曲柄销、连杆铰接副，减少了铰接点的间隙累积误差，对于小载荷、高往复频率的工况，比如小型端子压接设备的送进动作、教学实验台的运动演示单元，这种少铰接点的结构能大幅降低后期维护时的铰接副磨损更换频率，也能避免多连杆结构带来的累计传动误差，保证往复行程的重复定位精度。从安装适配性来看，整个机构的安装基准面为圆盘的后侧端面，预留的安装孔位呈圆周均布，能适配不同规格的法兰式安装座，导向杆的截面为矩形，滑动配合面做了等宽设计，不需要额外加装直线导轨就能完成导向，整体安装占用的横向空间比同行程的偏心连杆机构缩小近三分之一，适合布置在设备内部空间紧凑的工位。

在实际工况适配中，这套结构的滑块行程由圆盘开槽的径向跨度决定，设计时可以通过调整槽道的曲率半径来改变往复运动的速度特性，比如在冲压工位需要慢进快退的动作逻辑时，只需要调整槽道在回转圆周上的对应角度分布，就能在不改变驱动电机转速的前提下，调整滑块在不同行程段的移动速度，不需要额外加装凸轮或者变速结构。导向杆上的等距安装孔是为了适配不同的执行末端安装，比如安装推料头、压接端头、检测触头等不同工装时，不需要额外加工转接板，直接通过孔位螺栓固定即可，大幅缩短了工位改造的适配周期。

从运动特性来看，这套结构规避了传统对心曲柄滑块机构在行程端点的急停冲击，因为槽道的过渡段做了圆弧缓冲设计，当销柱运动到行程端点位置时，会沿着圆弧槽道平滑过渡换向，不会出现刚性撞击，这对于需要长期连续运行的自动化工位来说，能有效降低运行噪音，减少结构件的疲劳损伤。同时两个对称布置的限位销能平衡圆盘回转时的侧向力，避免单销驱动时出现的盘面偏载，让驱动轴的受力更均匀，延长支撑轴承的使用寿命。在装配调试环节，只需要先将圆盘固定在动力输出轴上，再把导向杆穿入两侧的支撑导向座，最后将两个限位销装入对应孔位即可完成主体装配，不需要反复调整连杆长度来校准行程，对装配人员的技术要求更低，适合批量生产的小型设备采用。

另外这套结构的滑动摩擦面都集中在销柱与槽道的接触位置，后期维护时只需要定期在槽道内涂抹润滑脂，检查销柱的磨损量即可，不需要拆解整个机构，维护操作的便捷性远高于多连杆铰接的传动结构。对于教学演示场景来说，外露的槽道与销柱能直观展示回转运动到直线运动的转换过程，学生可以直接观察到不同相位下销柱的受力方向与滑块的运动速度变化，比封闭结构的传动单元更适合作为机械原理课程的实操演示教具。在小型自动化设备的送料工位应用时，这套结构的往复频率可以适配最高每分钟300次的往复动作，完全满足小零件送进、轻载冲压的工况需求，且整体零件均为平板类加工件，不需要复杂的曲面加工，制造成本远低于同参数的凸轮传动机构。
