MS-190型迷你马达警报器结构设计

这款迷你马达警报器的结构设计，完全围绕工业现场的实际安装与警示需求展开，从壳体的压铸成型结构到内部风轮与马达的装配公差，每一处细节都经过实际工况的适配考量。在工业生产场景中，这类马达驱动的警报器不同于普通电子蜂鸣器，依靠马达带动风轮切割气流产生高分贝警示音，声压覆盖范围更广，对粉尘、潮湿环境的耐受度更强，常被部署在厂区起重作业区域、自动化生产线故障点位、消防预警回路、大型设备启停警示位，甚至是户外工程车辆的作业警示端，能够在高噪声的生产环境中传递清晰的预警信号，提醒现场作业人员及时规避风险。

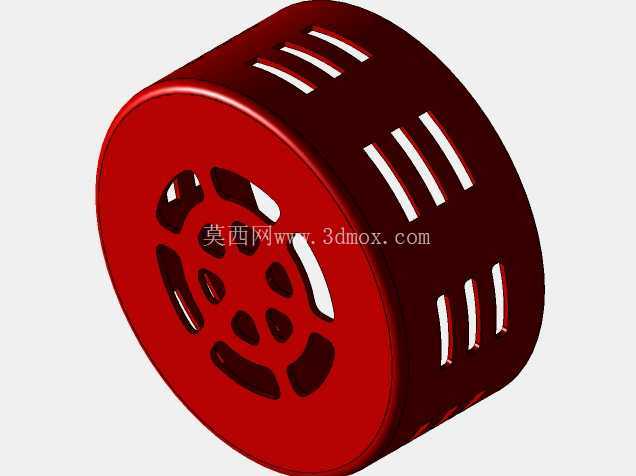

从功能特性来看，该型号警报器采用AC220V常规工业供电，额定功率120W，马达运转带动风轮在壳体内腔形成高频气流震荡，发出的警示音频段穿透力强，不会被车间内的设备运转噪声完全掩盖。前端面的出声孔采用放射状排布的异形开孔设计，并非随意开设的孔洞：每一处开孔的角度、宽度都经过气流走向验证，既能够保证声音无遮挡地向外扩散，又能阻挡大尺寸的金属碎屑、飞溅切削液进入壳体内部损伤马达组件，开孔边缘的圆角过渡处理，也能避免压铸成型后出现锐边，防止安装维护时划伤作业人员。

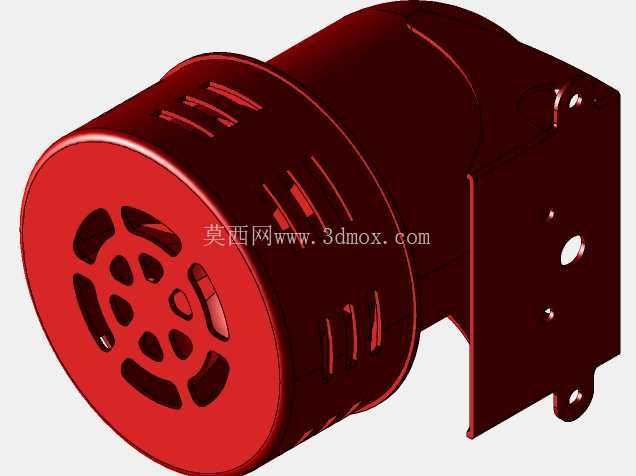

壳体侧面的安装支架是整个结构设计里很务实的部分，支架与主体壳体采用一体化压铸连接，没有额外的拼接紧固件，避免长期震动环境下出现连接松动。支架上开设的两个圆形安装孔，孔位间距匹配工业现场常用的安装板标准孔距，既可以通过螺栓直接固定在设备壳体的平面上，也能搭配L型安装角码固定在墙面、支架立杆上，安装孔的沉台设计能够让螺栓头完全埋入支架平面，不会出现凸起干涉，保证安装后警报器与安装面贴合紧密，减少马达运转带来的共振异响。

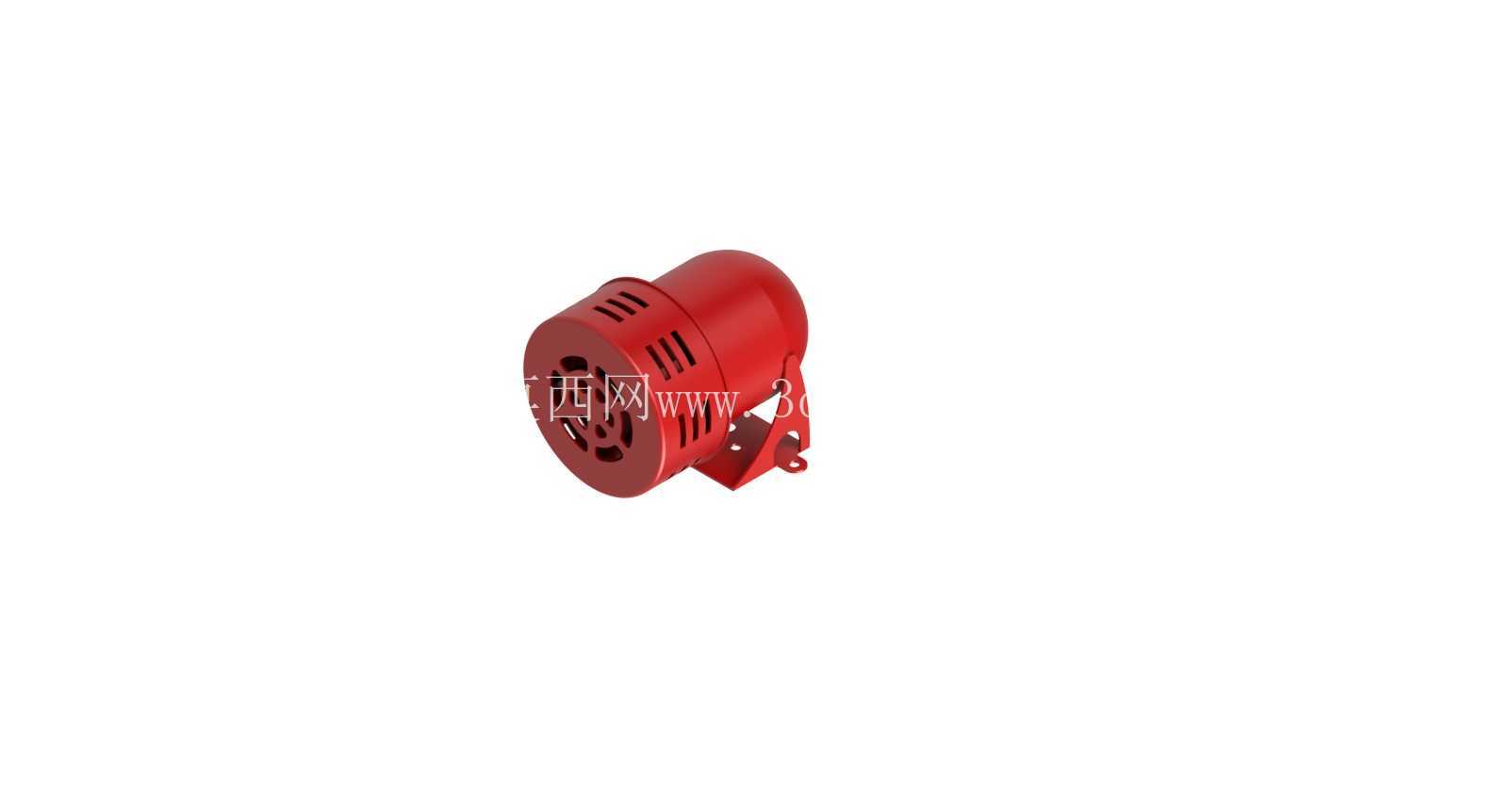

整体外形采用圆柱型主体加侧置安装支架的布局，圆柱壳体的外径控制在常规工业警示配件的通用尺寸区间内，不会占用过多安装空间，壳体表面的散热槽顺着圆柱周向排布，既能够增加壳体的散热面积，让马达长时间连续运转产生的热量及时散出，又能在压铸成型时提升壳体的结构强度，减少薄壁壳体的形变概率。壳体尾部的出线位做了密封结构预留，安装时可以搭配防水格兰头固定供电线缆，提升户外使用时的防护能力。

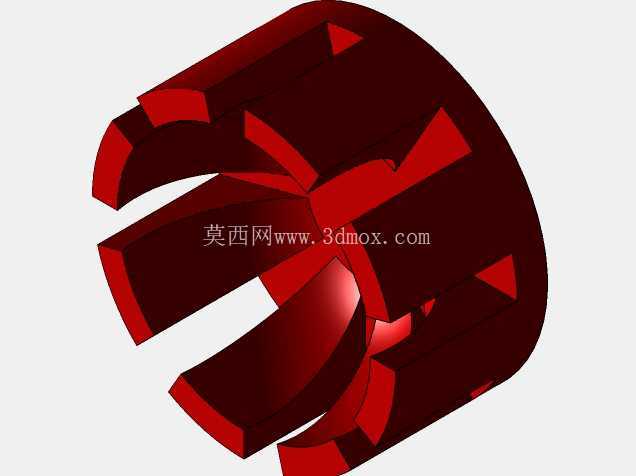

在建模过程中，所有的装配公差都按照压铸件的常规工艺要求设定，壳体的壁厚保持均匀，避免压铸时出现缩孔、浇不足的缺陷，出声孔的抽芯方向、安装支架的脱模斜度都做了工艺适配，不需要额外的复杂侧抽芯结构就能完成压铸生产，有效降低后续的开模与量产成本。内部马达的安装位设置了定位凸台，装配时马达可以直接卡入凸台定位，不需要反复调整同轴度，风轮与马达轴的配合位采用标准的过盈配合公差，保证高速运转时不会出现风轮脱落、偏心抖动的问题。

从安装边界来看，这款警报器的整体轴向长度、支架突出厚度都经过尺寸校核，在成套设备内部安装时，不会与周边的电气元件、走线槽产生干涉，圆柱主体的圆周方向没有突出的结构件，安装时不需要预留额外的侧向操作空间，只需要在正面留出声音传播的无遮挡区域即可，不管是嵌入设备面板安装还是外置固定都能适配。不同于电子警报器对电压波动敏感的特性，马达式的结构对工业现场的电压波动耐受度更强，在供电电压小幅波动的情况下依然能够稳定输出警示音，不会出现哑声、音量骤降的问题，非常适合工况复杂的工业现场使用。
