工业级5A/6V开关电源单元结构设计

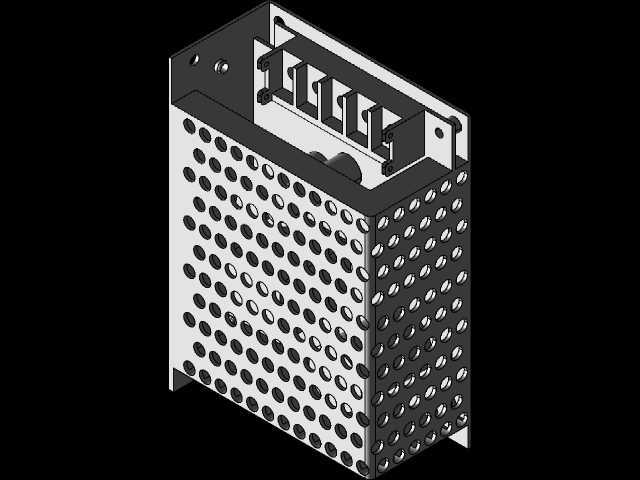

　　这款5A/6V电源单元的结构设计，核心围绕工业低压供电场景的实际使用需求展开，在小型控制柜、分布式传感节点供电、低压执行机构驱动这类常见部署场景里，这类小功率直流电源的安装适配性、散热可靠性、接线便利性，往往比纸面参数更影响现场使用体验。从结构设计逻辑来看，壳体采用弯折钣金一体成型的框架结构，没有多余的拼接接缝，既可以提升壳体整体的结构强度，在设备运输、柜内安装拉扯接线时不容易出现壳体形变，也能减少额外的紧固件数量，降低装配环节的工时消耗。壳体三个立面都设计了阵列式圆形散热通孔，孔位排布避开了内部功率器件的安装固定点位，同时保证空气可以在壳体内形成自然对流通道——功率器件工作时产生的热量可以顺着孔位快速散出，不需要额外加装散热风扇，既降低了器件故障点，也能适配粉尘浓度不高的常规工业柜内安装环境，避免风扇转动吸入过多粉尘堆积在电路板上造成绝缘隐患。

　　从安装边界来看，这款电源单元采用背部挂装的固定方式，壳体背部预留的两个安装孔位适配标准DIN导轨的卡扣安装尺寸，也可以直接通过螺丝固定在柜内安装板上，安装孔的间距设计兼容市面上同功率等级电源的通用安装尺寸，现场替换老旧电源时不需要重新在安装板上打孔，能大幅缩短现场运维的更换工时。壳体前部的接线端子区域做了内凹设计，端子排的固定位预留了足够的接线操作空间，接入6平方以内的多股铜芯线时，不需要额外弯折导线就能完成螺丝紧固，端子之间的隔离筋高度符合低压电气的安全间隙要求，不同极性的接线柱之间不会因为导线毛刺、积尘造成爬电短路。

　　内部结构的分层设计也充分考虑了装配和维修的便利性，电路板通过四个铜柱固定在壳体底座上，功率器件与壳体侧壁之间预留了2mm以上的间隙，既可以避免器件贴壳造成的外壳带电风险，也能给器件的热胀冷缩预留足够空间，不会因为长期工作温度变化导致器件引脚受力脱焊。上盖与底座的卡扣配合结构设计在壳体两侧，不需要额外螺丝就能完成上盖的拆装，现场检修时不需要完全拆下整个电源就能查看内部器件状态，同时卡扣的扣合力度经过调校，正常柜内使用不会因为设备振动出现上盖松脱的情况。

　　在实际选型适配时，这款电源单元的输出能力可以稳定承载5A持续电流，6V的输出电压适配低压直流继电器、小型传感模块、指示灯组这类常见的柜内低压负载，壳体的整体尺寸控制在紧凑的范围内，在小型控制箱内安装时不会占用过多的柜内空间，周边预留10mm以上的散热间隙就能满足长期满负载工作的散热需求。接线端的标识区域做了磨砂平面处理，现场接线时可以直接用记号笔标注回路编号，长期使用也不会因为积尘、擦拭导致标识模糊。壳体表面采用喷塑处理，既可以提升钣金的防锈能力，在潮湿的柜内环境下也不容易出现锈蚀掉漆的情况，表面的哑光质感不会在柜内照明下产生反光，方便运维人员查看接线状态。
