150mm口径艾里斯对夹式蝶阀连接压圈结构

在市政给排水、化工流体输送、暖通空调循环水等管路系统中，对夹式阀门的安装可靠性一直是现场施工与运维环节关注的重点，这款150mm口径的艾里斯阀门配套压圈结构，正是为解决对夹安装时的密封面受力不均、阀件轴向定位偏移问题设计的专用配套构件。从实际工况适配来看，该压圈主要适配公称通径150mm的中线对夹式蝶阀，安装时夹在管道法兰与阀门本体之间，既承担轴向定位的作用，也能通过自身的刚性结构分散法兰螺栓的锁紧力，避免阀门密封面因局部应力过大出现永久变形，延长密封件的使用寿命。

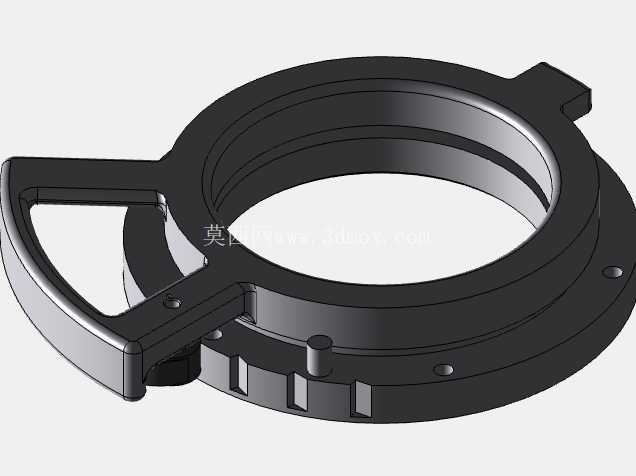

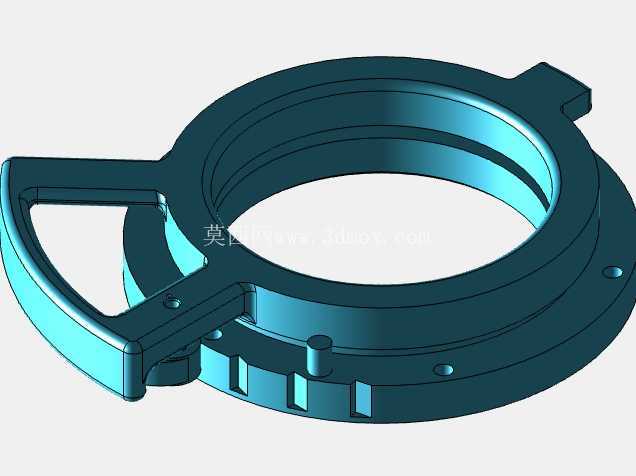

从结构设计逻辑来看，压圈主体采用环形回转体作为基础形态，内孔直径与阀门通径完全匹配，保证流体通过时不会产生额外的流阻，不会在压圈位置形成紊流区，减少介质冲刷带来的结构磨损。压圈外侧对称设置的两个带把手式凸耳，并非冗余设计：一方面凸耳上预留的定位缺口可以和管道法兰的螺栓孔位精准对齐，安装时无需反复调整压圈的周向位置，现场施工时可以快速穿入连接螺栓，降低高空、狭窄管廊等特殊作业场景下的安装难度；另一方面凸耳的把手结构可以在阀门检修拆卸时，作为受力点方便操作人员将压圈从法兰结合面处撬出，避免因长期受压锈蚀导致压圈与法兰粘连，减少拆卸时对法兰密封面的损伤。

压圈下端面设置的多道周向定位凸台与定位销孔，主要用于和阀门本体的定位结构配合，安装时可以快速实现压圈与阀门的同轴度定位，避免螺栓锁紧过程中压圈出现径向偏移，保证整个法兰连接副的同轴度误差控制在管路安装规范允许的范围内。压圈的厚度设计经过受力校核，在满足螺栓锁紧力承载要求的前提下尽可能控制轴向尺寸，不会额外增加阀门安装后的总轴向长度，适配现有标准管距的安装空间，无需对现有管路进行切割调整即可直接替换原有老旧压圈配件。

从实际使用场景的适配性来看，该压圈的结构设计充分考虑了不同工况的安装需求：对称的凸耳结构没有方向性要求，水平安装、垂直安装甚至倾斜管路安装时都可以快速对位，不需要根据管路走向调整压圈的摆放角度；压圈表面的圆角过渡处理，既可以减少安装过程中尖锐边角对密封垫片的划伤，也能避免应力集中导致的压圈本体开裂，在长期承受管路振动、温度变化带来的应力形变时，不会出现结构断裂的问题。

在建模过程中，该结构的尺寸链完全围绕GB/T 17241.6铸铁管法兰标准的连接尺寸设计，螺栓孔的节圆直径、凸耳的避让空间都和标准法兰完全匹配，不会出现螺栓无法穿入、凸耳与法兰加强筋干涉的问题。压圈与阀门接触的端面平面度公差控制在0.1mm以内，保证密封垫片受压均匀，不会出现局部渗漏的问题；定位销与销孔的配合采用间隙配合，既方便安装时的对位，也不会因加工误差导致装配卡滞。

不同于普通的平垫圈结构，这款压圈的环形本体设置了阶梯式密封面，安装时可以将密封垫片限制在阶梯槽内，避免管路压力波动时垫片被挤出密封面，在1.6MPa公称压力的工况下依然可以保证密封可靠性。凸耳位置的加强筋结构，在不增加整体壁厚的前提下提升了凸耳的结构强度，即使安装时用撬棍借力调整位置，也不会出现凸耳断裂的问题。对于三维建模从业者而言，该结构的建模过程需要重点关注回转体与凸耳特征的过渡处理，圆角的大小需要匹配实际铸造工艺的拔模要求，避免出现壁厚突变导致的铸造缺陷；同时定位凸台的位置度公差需要在建模时通过装配约束进行验证，保证和阀门本体、标准法兰的装配完全匹配，不存在干涉问题。在设备选型配套时，该压圈仅需匹配阀门的公称通径与法兰标准即可通用，不需要针对特定品牌的阀门做额外调整，适配性较强，可广泛应用于给排水、暖通、轻工化工等行业的150mm口径对夹式阀门安装场景。
