法兰式不锈钢压力操作二通阀体结构

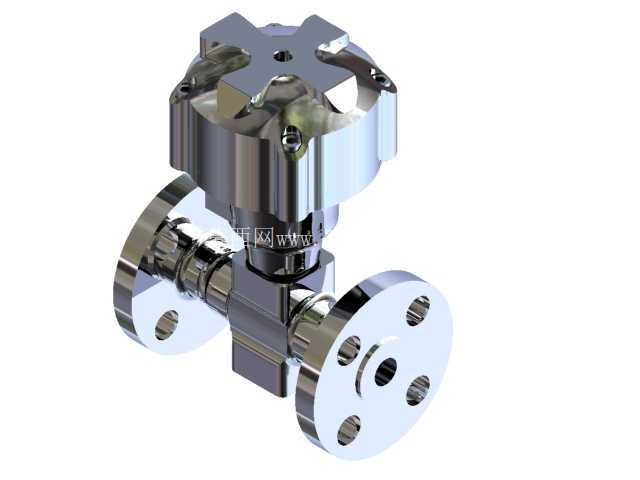

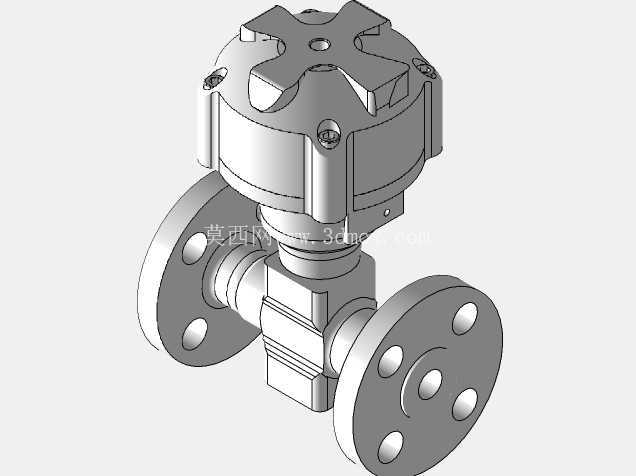

　　在化工流体输送、洁净介质管控、中高压工业管路系统的搭建环节，这类带法兰连接的压力操作不锈钢阀体，是管路通断控制的核心执行部件，常被部署在反应釜进料端、纯化水分配管网、特种气体输送支路这类对介质洁净度、承压稳定性有明确要求的工位上，替代传统手动截止阀完成远程压力驱动的通断动作，减少人工操作带来的介质泄漏风险与操作滞后问题。从实际工况适配角度看，这款阀体匹配PN40压力等级、ANSI 300级法兰标准，通径覆盖DN15至DN50的常用管路规格，能适配多数中小口径工业管路的安装需求，阀体整体采用不锈钢材质锻造成型，流道内壁做了平滑过渡处理，避免介质残留造成的流道堵塞或洁净度污染，尤其适合制药、精细化工、食品饮料这类对管路卫生级要求较高的应用场景。

　　设计阶段首先要考虑的是压力驱动腔与阀体流道的密封隔离结构，上部的驱动腔采用膜片式隔离结构，将压力驱动介质与管路输送介质完全分隔，避免两类介质串混引发的工艺故障，驱动端的十字形顶部结构是为了适配现场执行机构的快速安装定位，不需要额外加工连接法兰，直接通过卡箍或螺栓就能完成执行器与阀体的对接，能大幅缩短现场安装的调试周期。从安装边界来看，阀体两侧的法兰连接端采用标准四螺栓孔布局，安装时不需要额外定制配对法兰，直接匹配同压力等级的标准管路法兰即可完成对接，法兰密封面采用凸面结构，搭配金属缠绕垫片就能满足中高压工况下的密封要求，阀体整体的轴向尺寸控制在紧凑范围内，不会在管路排布时占用过多的安装空间，适合在管路排布密集的工艺管廊、设备夹层内完成部署。

　　流道设计上采用了直流式的通径结构，相比角式阀体能大幅降低介质流经时的流阻损失，减少输送过程中的压力损耗，对于粘度较高的流体介质输送场景，这种直流道结构也能避免介质在阀腔内滞留积料，降低日常维护的清理难度。上部驱动腔的紧固件采用内六角螺栓周向均匀排布，保证膜片压合时的受力均匀，避免局部压合不严密造成的驱动压力泄漏，确保压力操作时的动作响应一致性，不会出现动作卡滞或关闭不严的问题。在三维建模过程中，需要重点核对法兰螺栓孔的位置度公差、阀杆行程与流道通径的匹配关系、密封槽的尺寸精度，这些参数直接决定了阀体加工完成后的装配适配性与工况使用稳定性，尤其是法兰端面的平面度公差，需要控制在标准要求范围内，避免安装后出现法兰面渗漏的问题。

　　另外，阀体的外部棱角都做了圆弧过渡处理，一方面是为了减少锻造过程中的应力集中，提升阀体整体的承压强度，另一方面也能避免现场安装维护时的尖锐棱角磕碰损伤，符合工业设备的安全设计要求。这类压力操作阀体不需要额外配置手动操作手柄，完全依靠外部引入的控制压力驱动阀瓣完成升降动作，能很好地适配自动化控制系统的联动需求，在工艺系统需要联锁切断的工位上，能快速响应控制信号完成管路切断，满足工艺安全管控的要求。
