参考Indorack结构的服务器安装承载机架

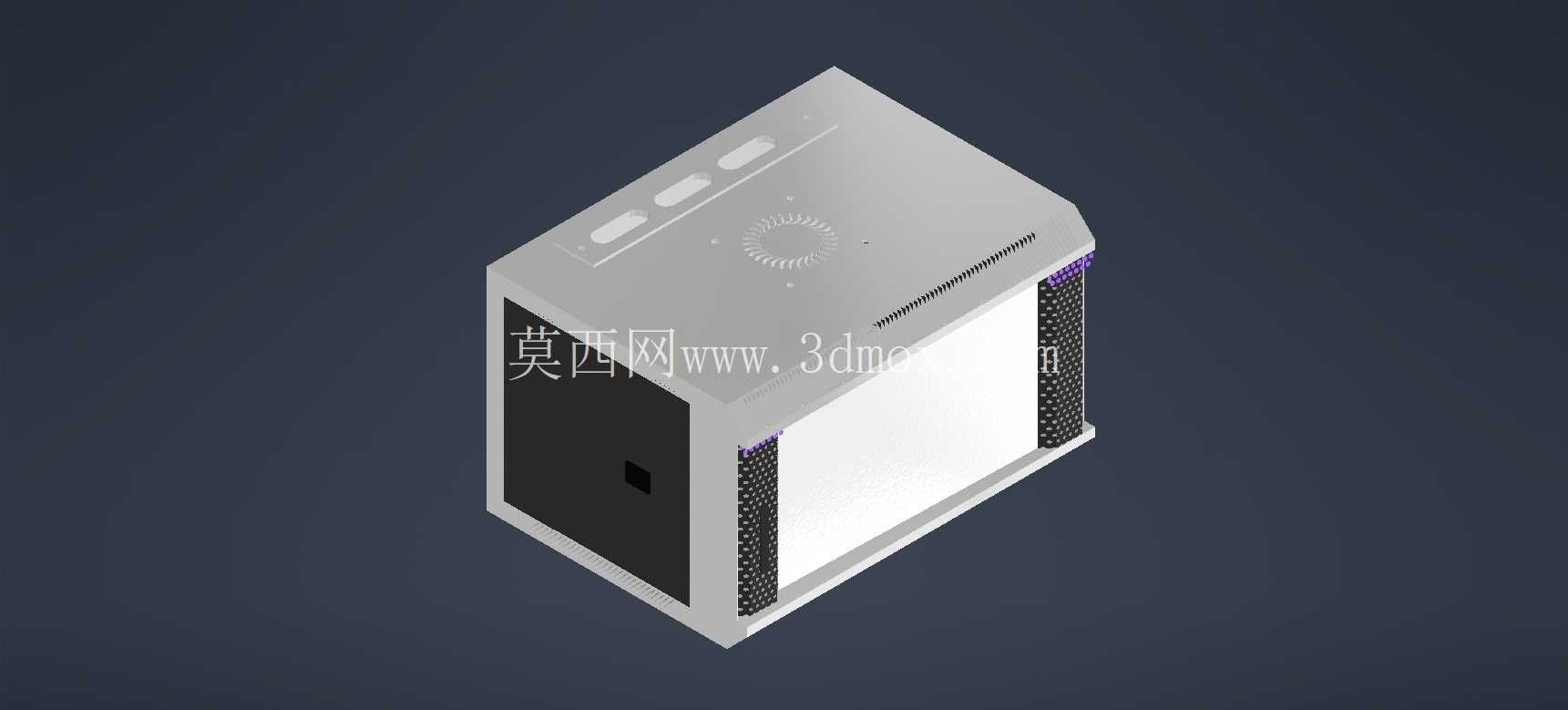

　　在中小规模数据机房、企业本地IT设备间、边缘计算节点的现场部署场景里，服务器安装机架是承载计算、存储、网络设备的核心基础结构件，其结构合理性直接决定设备安装效率、运维操作空间与长期运行的散热稳定性。这款参考Indorack成熟结构设计的服务器安装机架，在结构规划阶段就充分考虑了中小机房的部署痛点，没有盲目追求大尺寸高冗余，而是针对19英寸标准机架式设备的安装规范做了适配优化，整体采用钣金折弯拼接的主体框架，边角做了45度切角过渡处理，既避免安装运维过程中尖锐边角剐蹭操作人员或设备线缆，也能在机架堆叠或靠墙安装时减少边角磕碰造成的漆面脱落、结构变形问题。机架顶部预留了三组圆形通风开孔与长条状格栅通风区，对应机架内部设备的顶部散热风道，当机架内部服务器采用前进风后出风或者下进风上出风的散热模式时，顶部的通风结构可以有效降低热空气在机架顶部的淤积，避免上层设备进风温度过高触发过热保护。机架正面预留了大面积的设备安装面，两侧设计了带密集冲孔的通风立柱，冲孔率经过测算匹配1U、2U机架式服务器的侧面辅助进风需求，同时立柱上的通用安装孔位严格遵循19英寸机架的孔距标准，可兼容不同深度的机架式服务器、交换机、UPS配电模块的安装固定，不需要额外打孔调整。

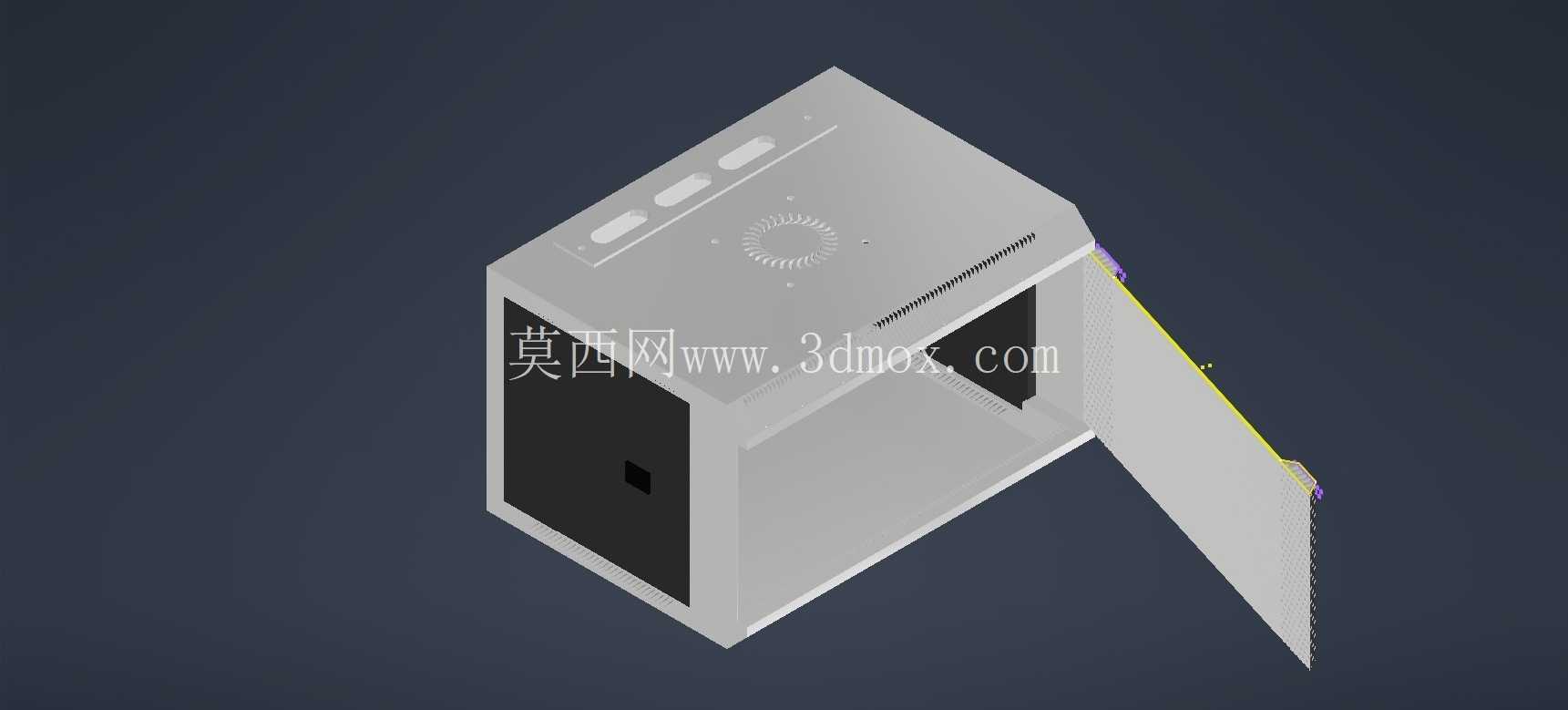

　　从安装边界来看，这款机架的整体外廓尺寸适配常规办公场地的弱电井、小型设备间的进门宽度，不需要拆解门框就能完成进场搬运，机架底部预留了接地螺栓安装位与调平地脚的固定孔，在地面不平整的部署场景下，可以通过调整四个地脚的高度让机架保持水平，避免长期承重后框架出现应力变形，同时接地结构可以将机架表面的感应静电直接导入接地网，保障设备运行过程中的静电防护安全。机架侧面的封闭面板采用快拆式结构设计，运维人员不需要借助专用工具就能拆卸侧面板，完成设备侧面线缆整理、硬件更换等操作，相比传统螺丝固定的侧面板，能大幅缩短日常运维的操作时间。

　　在结构强度设计上，机架的主承重立柱采用加厚钣金折弯成型，内部增加了三角加强筋结构，单根立柱的静态承重可满足常规中小机房满配1U服务器的承重需求，不会出现长期承重后立柱弯曲变形的问题。机架前部预留了理线架的安装空间，可以将服务器的电源线、网线沿着前部理线架规整排布，避免线缆杂乱遮挡设备进风口，也方便后期运维时快速定位对应设备的线路。不同于常规开放式机架，这款机架的半封闭结构既保留了开放式机架散热效率高、安装操作方便的优势，也通过侧面与顶部的防护面板减少了机房内灰尘直接落在设备表面的概率，降低设备风扇积灰造成的散热效率下降问题。

　　在设计过程中，针对机架边角的拼接位置做了公差优化，所有拼接缝的错位量控制在0.5mm以内，既保证外观的规整度，也避免拼接缝隙过大造成的结构强度下降问题。机架顶部还预留了走线孔的扩展位，当机房采用上走线的布线方式时，可以直接在顶部开孔安装走线槽，不需要额外对机架结构进行二次切割改造，减少现场施工的工作量。对于边缘计算节点这类部署空间有限、设备数量不多的场景，这款机架的尺寸不会占用过多的地面空间，同时能满足2-4台机架式服务器加配套网络设备的安装需求，相比标准42U机柜更加灵活轻便，搬运和部署的难度更低。在安装适配性上，机架后部预留了PDU电源排插的安装位，可以将配电单元固定在机架后侧立柱上，直接为机架内的所有设备供电，不需要额外占用设备安装位，供电线路也可以沿着后侧立柱隐藏排布，让机架内部的走线更加整洁。
