平移倾斜变焦闭路电视监控云台结构

在商用安防布控、园区周界防护、重点区域全域监控的实际项目落地中，这类带平移倾斜变焦功能的闭路电视云台，是解决固定监控视角盲区问题的核心执行部件，区别于枪机、半球这类固定视角监控设备，它可以通过水平、俯仰两个维度的转动，搭配内置变焦镜头的焦距调节，实现单点位覆盖大范围监控区域的需求，减少同区域内监控点位的布设数量，降低整体布线与后期运维的成本。

从实际使用场景来看，这类云台常被部署在园区出入口、厂区周界围墙、大型停车场、城市道路路口、商超外围广场这类需要大范围动态追踪的场景，当监控系统捕捉到移动目标时，云台可以快速调整水平转角与俯仰角度，配合变焦镜头拉近目标画面，实现对移动人员、车辆的持续追踪，不会因为目标移动超出固定镜头视野而丢失监控画面。日常值守状态下，云台也可以按照预设的巡航路径，自动在多个预置位之间循环转动，实现无死角的轮巡监控，替代人工值守时的视角切换操作，降低监控值守人员的工作强度。

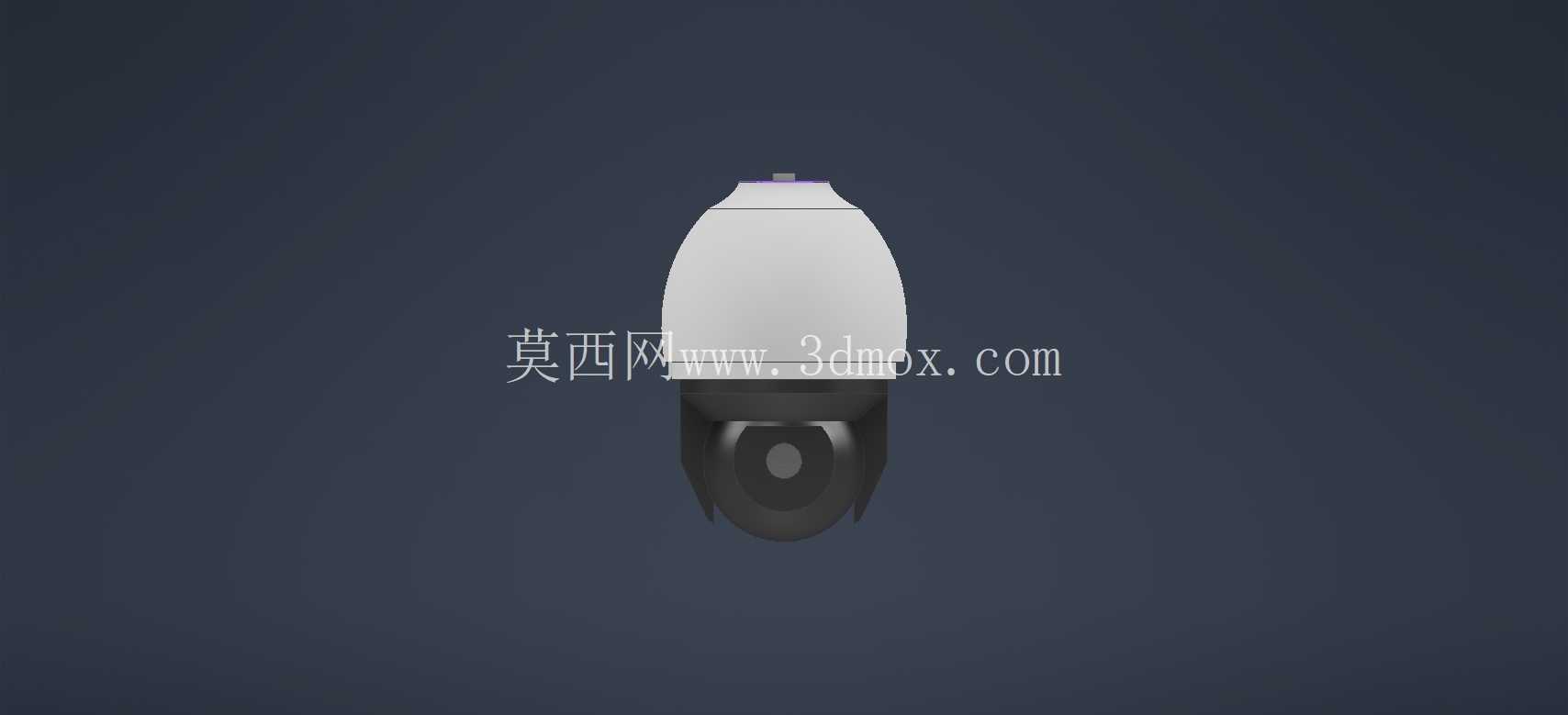

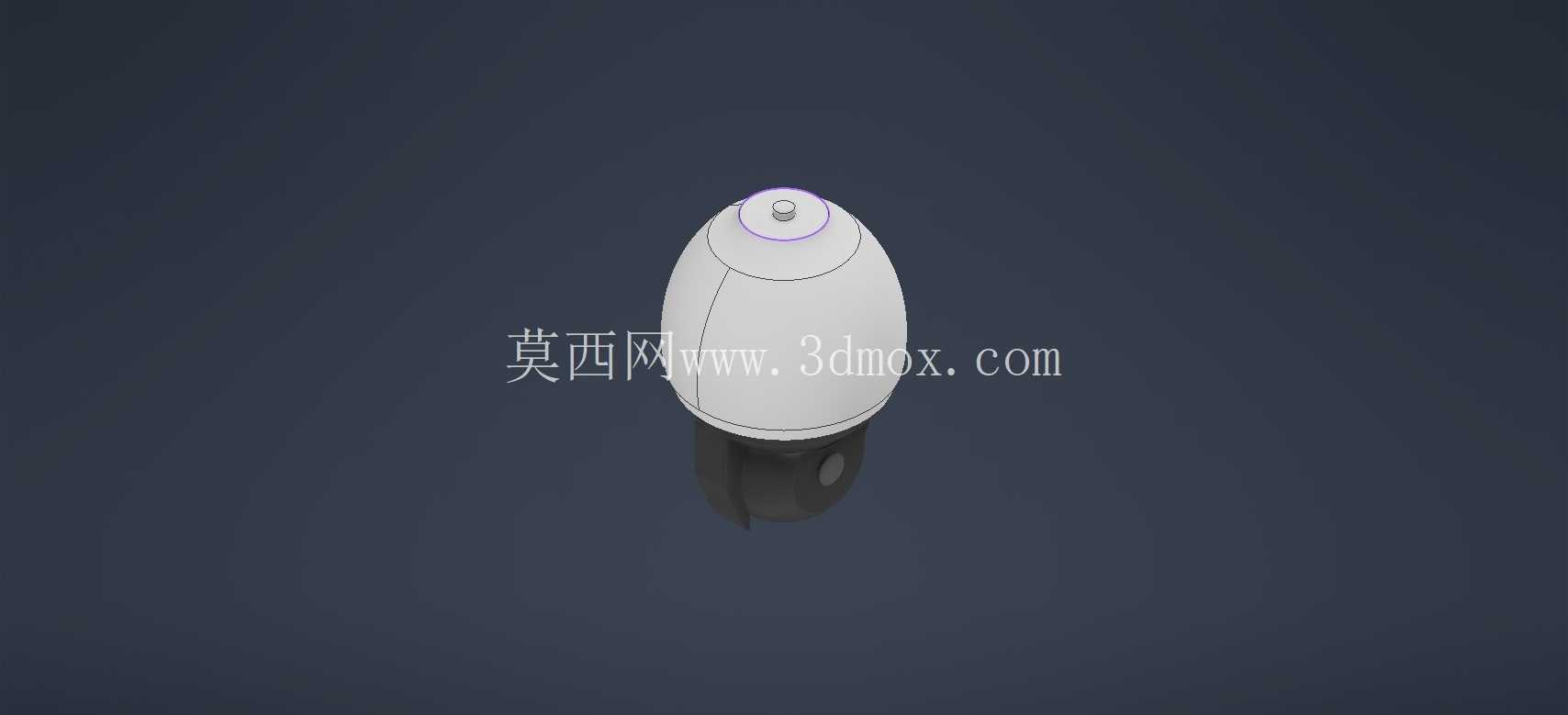

在功能特性的设计考量上，这款云台的结构做了上下分段的布局，下半部分为固定安装基座，内置水平转动的驱动机构与走线通道，上半部分为镜头搭载舱，内置俯仰转动机构、变焦镜头模组与图像处理电路，两部分之间通过旋转密封结构连接，既可以保证转动过程中的走线不会发生缠绕，也能满足户外使用时的防水防尘要求，避免雨水、灰尘进入设备内部造成电路短路或者机构卡涩。镜头舱采用了流线型的卵型外壳设计，一方面可以降低户外大风环境下的风阻，减少强风对云台转动精度的影响，避免风阻带来的画面抖动，另一方面光滑的外壳表面也不容易积灰、积水，减少后期清洁维护的频次，外壳顶部预留的安装位可以根据使用需求加装雨刷、遮阳罩这类附属配件，适配不同气候区域的使用需求。

设计过程中首先要考虑的是转动机构的回程间隙控制，水平转动的覆盖范围要做到0-360度连续旋转，俯仰转动的范围要覆盖-15度到90度的区间，保证既可以平视监控前方区域，也可以俯视监控云台正下方的盲区，不会出现监控死角。驱动部分采用低速大扭矩的传动结构，保证转动过程平稳，不会因为启停抖动造成画面模糊，同时在传动机构中设置阻尼结构，避免设备断电后镜头舱在自重或者风力作用下发生偏移，导致监控视角偏离预设位置。走线部分采用中空的回转轴设计，所有的电源、信号、控制线路都从回转轴的中心孔内穿过，转动过程中线路不会发生扭转拉扯，延长线路的使用寿命，避免长期转动造成的线路破损故障。

安装边界的设计上，基座部分采用标准的法兰安装结构，底部预留了通用的安装孔位，可以直接适配市面上主流的监控立杆、墙面安装支架的安装尺寸，不需要额外定制转接配件，降低现场安装的适配难度。设备的整体重心落在回转轴的中心线上，不管是壁装还是立杆顶装，都不会因为重心偏移造成安装支架的额外负载，也不会因为长期重心偏置导致转动机构的不均匀磨损。设备的外形尺寸控制上，整体直径不超过常规监控球机的通用尺寸，既可以容纳变焦镜头与双轴转动机构，也不会因为体积过大造成过于突兀的视觉效果，适配不同场景的安装美观度需求，外壳的接缝处都做了错位挡边设计，配合密封胶条可以满足户外露天使用的防护要求，不需要额外加装防雨外罩就可以直接在室外环境部署。

从结构设计的细节来看，镜头舱的开合结构采用了隐藏式的卡扣设计，后期维护时不需要完全拆卸整个设备，只需要打开镜头舱的前盖就可以完成镜头清洁、电路检修的操作，降低后期运维的难度。基座部分的接线口设置在安装面的侧下方，现场布线完成后线缆自然向下弯曲，不会出现雨水顺着线缆流进设备内部的问题，接线口处配备了防水格兰头，可以适配不同线径的电源与信号线，保证接线位置的密封性能。转动位置的限位采用了光电限位与机械限位双重设计，正常工作时通过光电传感器实现转动角度的精准定位，当光电传感器出现故障时，机械限位结构可以强制阻止机构超行程转动，避免内部线路被扯断或者传动齿轮打齿，提升设备运行的可靠性。
