落地式钣金电气柜装配结构设计

这款落地式电气柜的结构设计，核心围绕工业现场电控系统的防护与集成需求展开，日常多应用在车间生产线旁、户外设备站点、小型配电间这类场景，用来承载低压控制元件、接线端子排、小型断路器、信号采集模块这类电控部件，给内部电气元件提供隔绝粉尘、防溅水、抗外力磕碰的物理防护空间，同时规整现场布线，避免线路杂乱带来的运维隐患与安全风险。

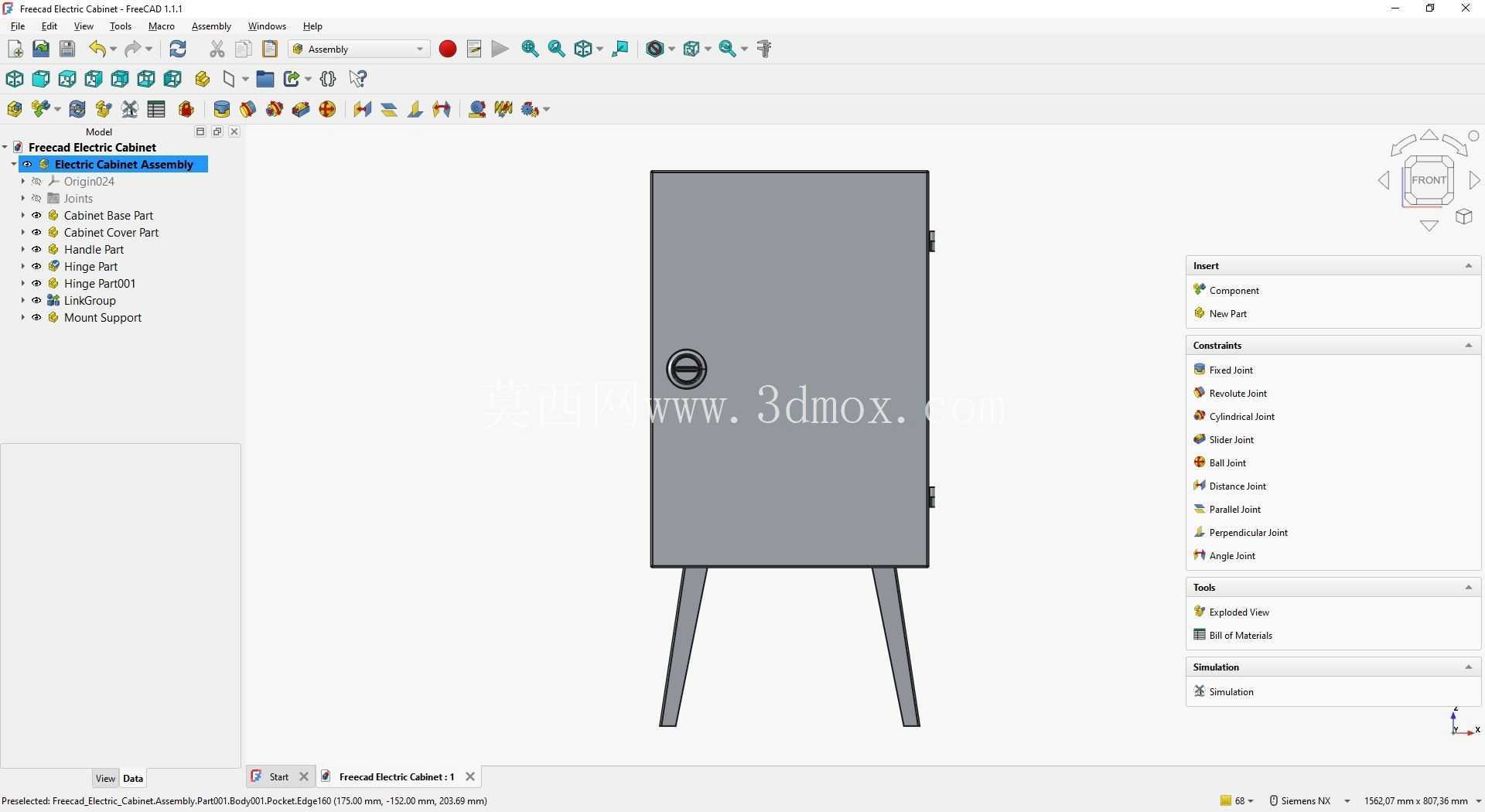

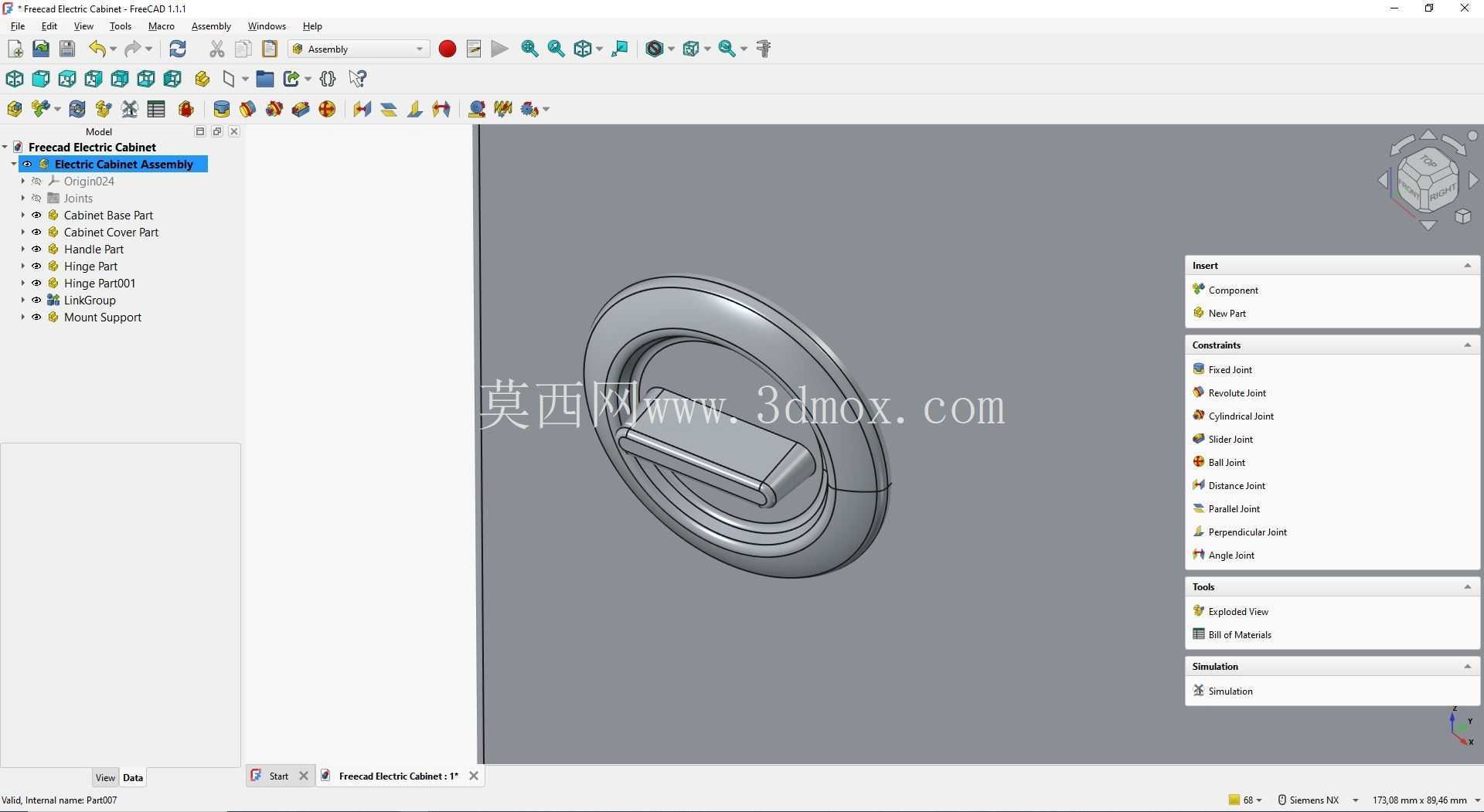

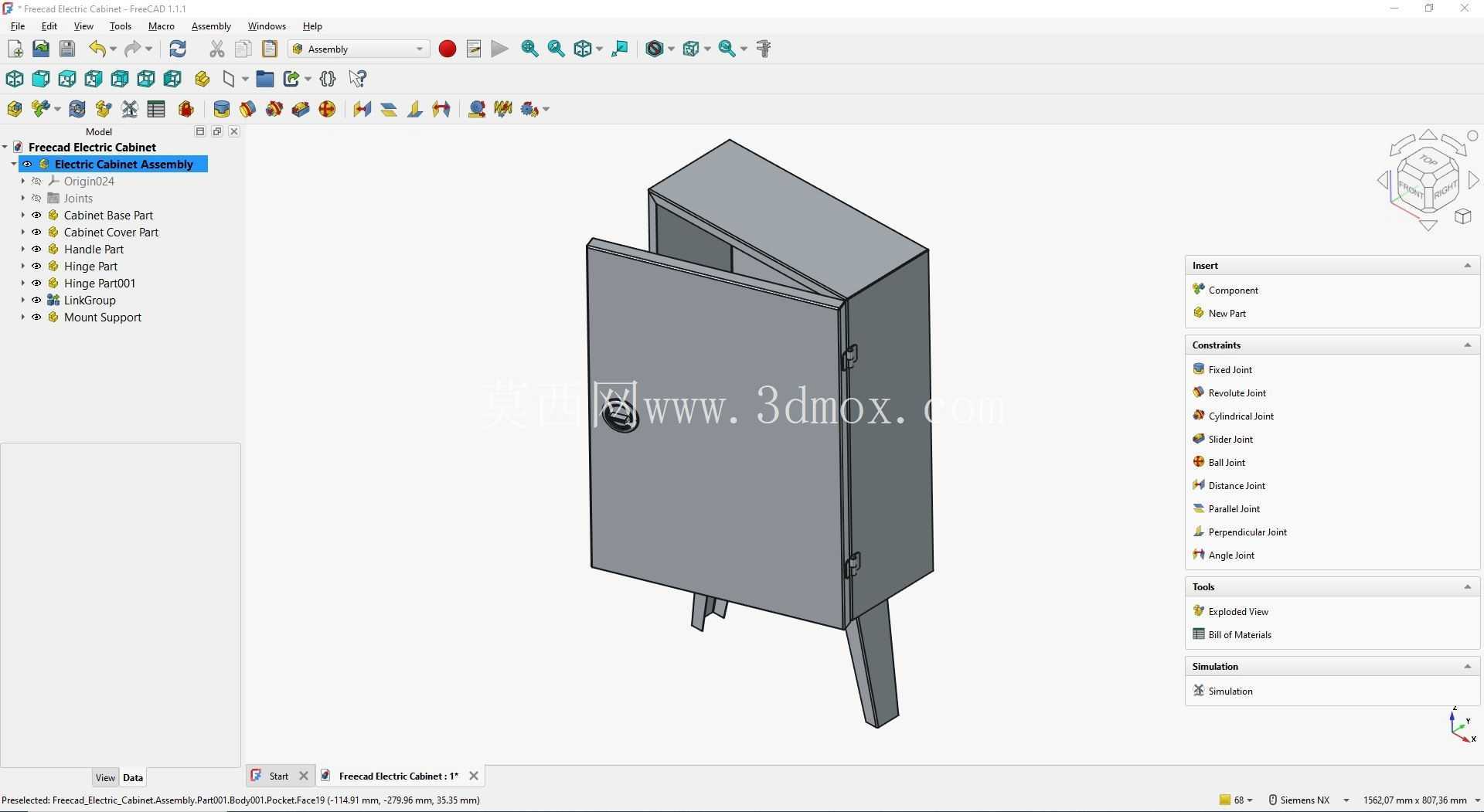

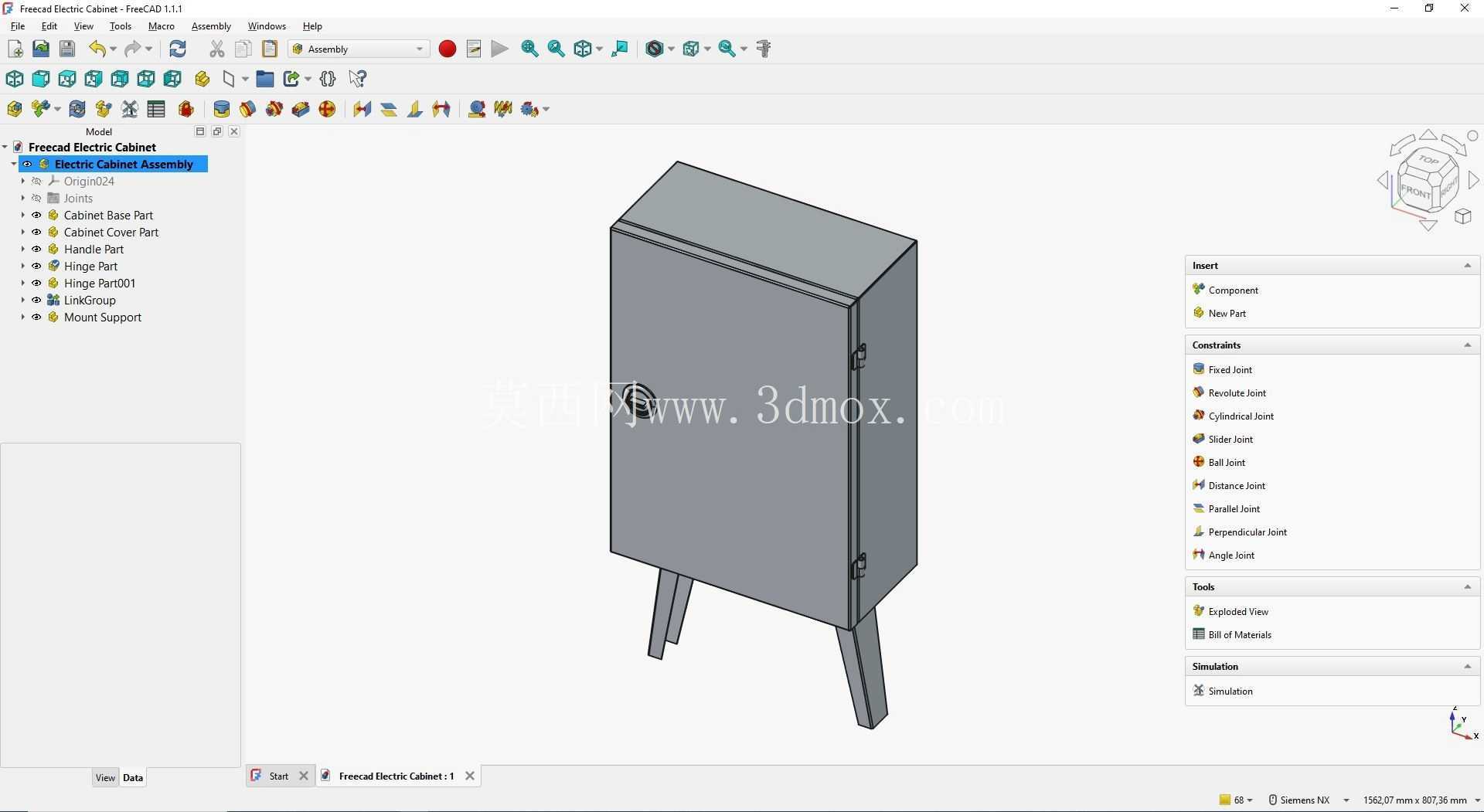

从结构设计思路来看，整个柜体采用分体式钣金拼接方案，没有采用一体折弯成型的复杂工艺，所有板件都可以通过常规钣金下料、折弯、冲压工序完成加工，不需要开模，小批量生产时成本可控，后期运维更换单块板件也十分方便。柜体主体分为主仓室、柜门、顶盖、底部支撑脚四个核心部分，主仓室的侧板、背板、底板采用折边咬合加紧固件连接的方式，拼接处预留了密封胶条的安装槽位，装配后可以达到IP54左右的基础防护等级，能够应对常规工业现场的粉尘飘落与少量液体飞溅场景，不会轻易让内部元件积灰或者受潮。柜门采用单侧铰链连接结构，铰链隐藏在柜体侧边的折边内部，避免外露铰链被外力磕碰变形，柜门内侧预留了元件安装导轨的固定孔位，可以根据需求安装小型按钮、指示灯或者二次回路的接线端子，柜门和柜体的贴合处做了一圈外翻折边，关闭时可以压紧仓室开口处的密封胶条，进一步提升密封性能，柜门上的锁具采用通用型转舌锁结构，锁舌行程经过适配，关闭后不会出现柜门晃动、缝隙不均的问题，非运维人员无法随意打开柜门触碰内部带电部件。

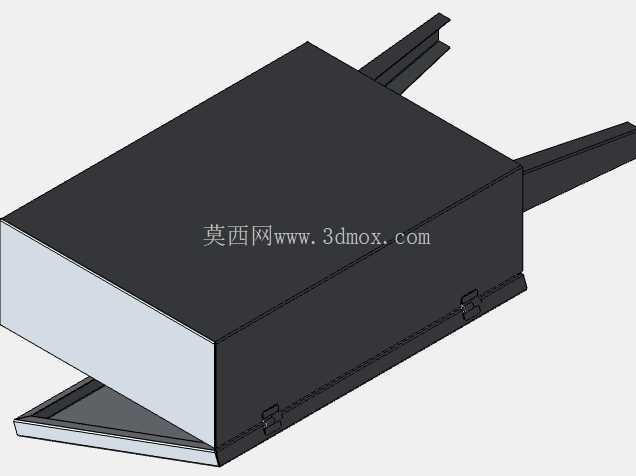

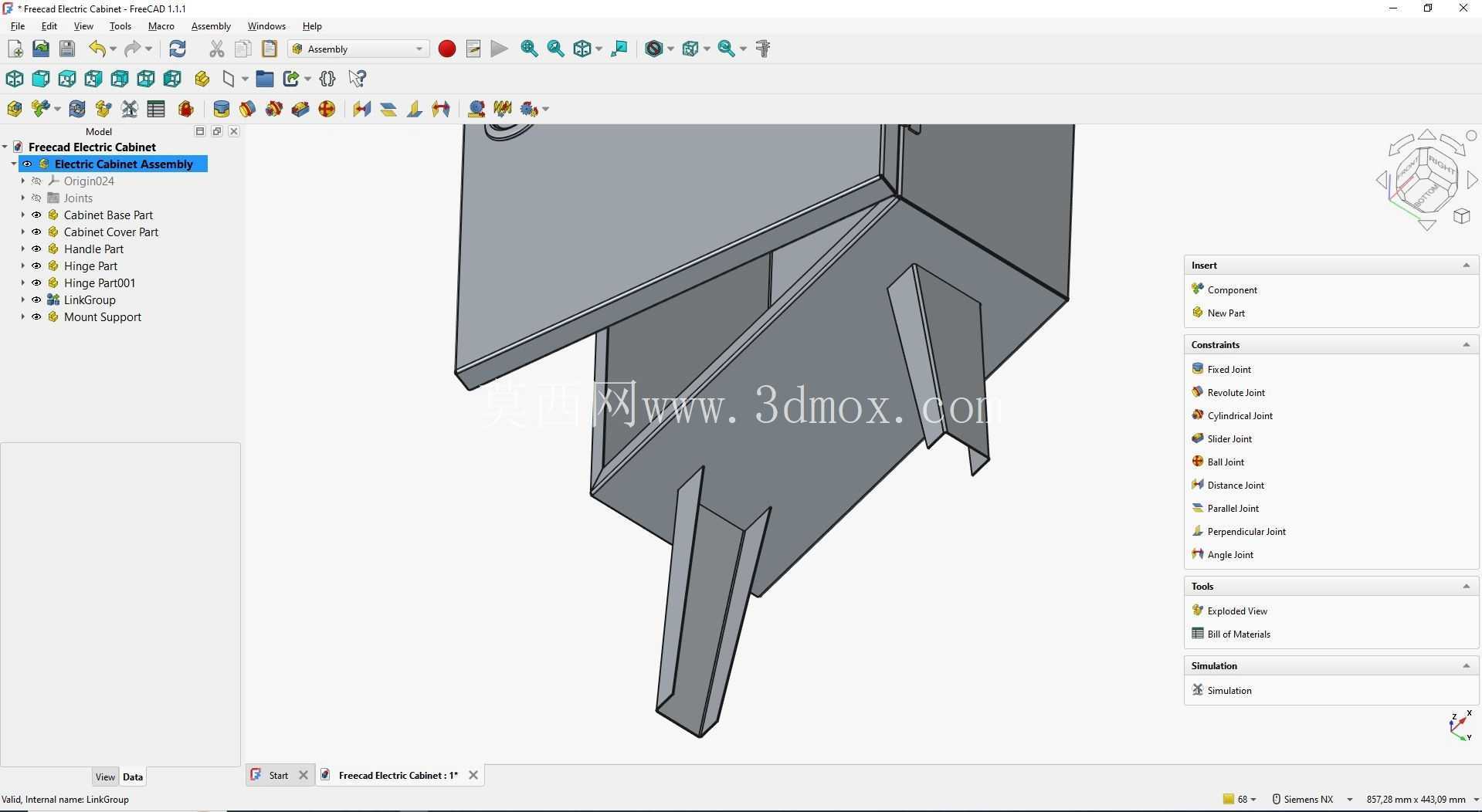

顶盖部分采用斜向折边设计，不是完全水平的平面，这样落在柜顶的灰尘、积水可以顺着折边滑落，不会在顶部堆积渗进柜体缝隙，顶盖和主仓室的连接采用可拆卸式紧固件，后期如果需要从顶部进出线缆，只需要拆下顶盖在对应位置开好线缆过孔，加装电缆防水接头即可，不需要对柜体主体做破坏性改动。底部的支撑脚采用折弯成型的L型钣金结构，和柜体底板通过紧固件连接，支撑脚的高度经过测算，可以让柜体底部离地面有100mm左右的间隙，一方面避免地面的积水直接浸泡柜体底板，另一方面也方便从柜体底部进出线缆，现场布线时可以直接把线缆从地面穿进柜内，不需要在柜体侧面开大孔破坏整体防护性能，支撑脚的底部预留了膨胀螺栓的固定孔位，现场安装时可以直接把柜体固定在水泥基础上，避免设备运行震动或者外力碰撞导致柜体倾倒。

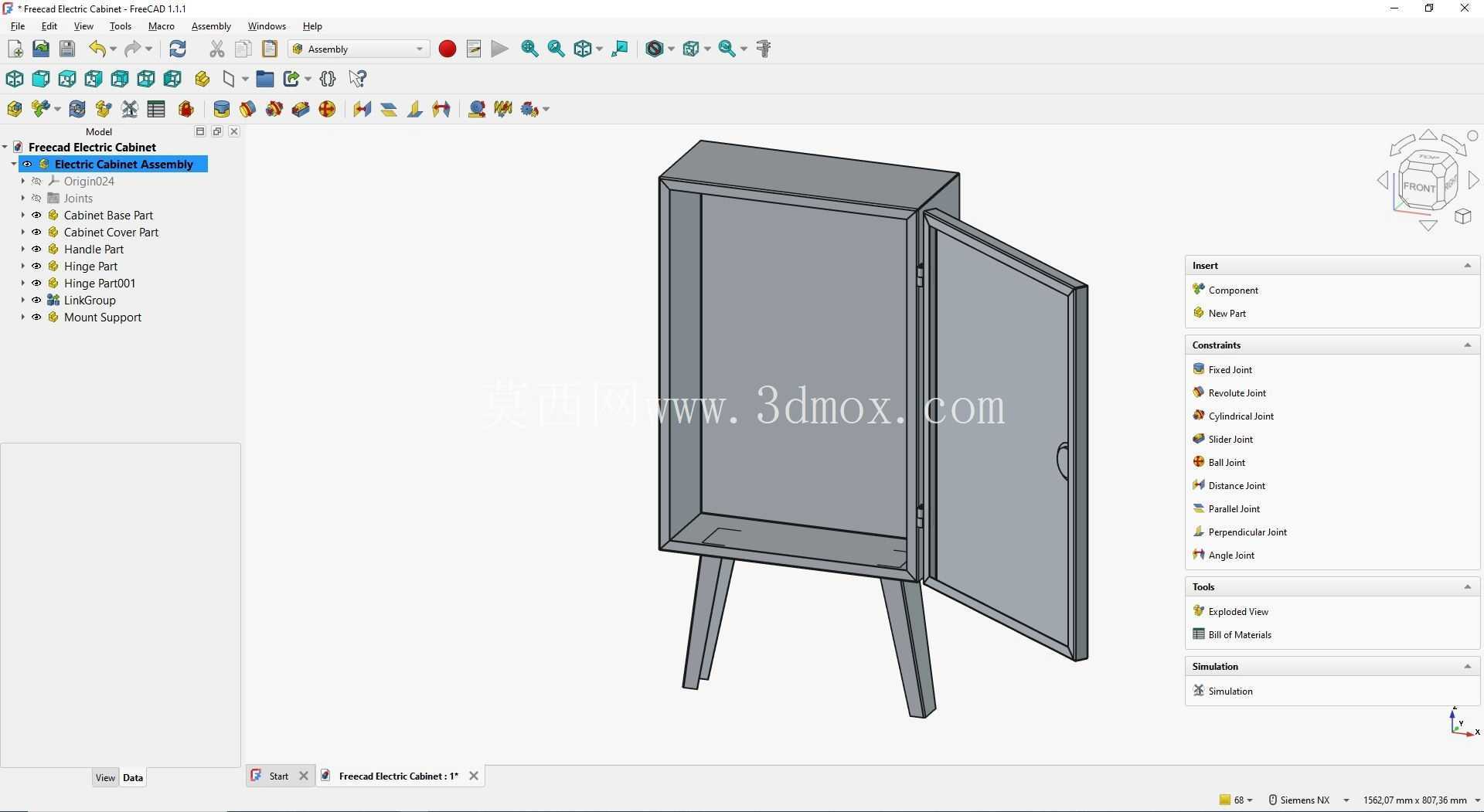

从安装边界来看，柜体内部的安装板采用可抽出式设计，安装板上预留了通用的元件安装孔位矩阵，不管是安装导轨式的电气元件还是固定安装的断路器、接触器，都可以直接通过紧固件固定，不需要额外打孔，安装板和柜体侧板之间预留了20mm的走线间隙，方便柜内的强弱电线路分开布设，减少信号干扰。柜体的整体宽度控制在400mm、深度250mm、高度600mm，属于小型壁挂/落地两用的柜体规格，既可以通过支撑脚落地安装，也可以拆掉支撑脚在背板加装挂装件固定在墙面或者设备机架上，适配不同现场的安装空间需求。柜门的开启角度可以达到120度，完全打开后不会遮挡柜内的元件操作空间，运维人员接线或者检修元件时不需要侧身避让柜门，操作空间十分充裕。

在细节设计上，柜体所有的板件折边处都做了圆角处理，没有尖锐的毛刺棱角，装配和运维过程中不会划伤操作人员的手部，所有的连接孔位都做了公差适配，钣金件折弯后的累积误差控制在0.5mm以内，装配时不需要反复锉修孔位就可以顺利拼接。柜体的板材厚度选用1.2mm的冷轧钢板，足够应对常规场景的外力冲击，不会因为轻微碰撞就出现凹陷变形，同时整体重量不会过大，两个人就可以完成搬运和现场安装，不需要动用吊装设备。柜内的接地螺柱做了镀彩锌处理，所有的金属板件之间都通过接地螺柱连通，保证柜体整体接地可靠，避免出现漏电时外壳带电的安全隐患。
