SMC型VSA7系列气动控制阀结构设计

在工业气动控制系统的搭建与改造场景中，气控换向阀是决定气路通断逻辑、执行元件动作时序的核心部件，这类元件的三维结构建模精度，直接影响后续气路布局干涉检查、安装支架适配设计、阀岛集成排布的落地可行性。本次建模的VSA7系列气控阀，是SMC针对大流量气动执行场景推出的二位五通/三位五通可选的气控换向元件，主要适配气缸驱动、气动夹具锁紧、气动输送回路切换等需要大流量压缩空气供给的工业场景，相比常规小通径气控阀，其额定流量能够满足缸径125mm以上标准气缸的高速动作需求，避免因通流能力不足导致的气缸动作滞后、出力不足问题。

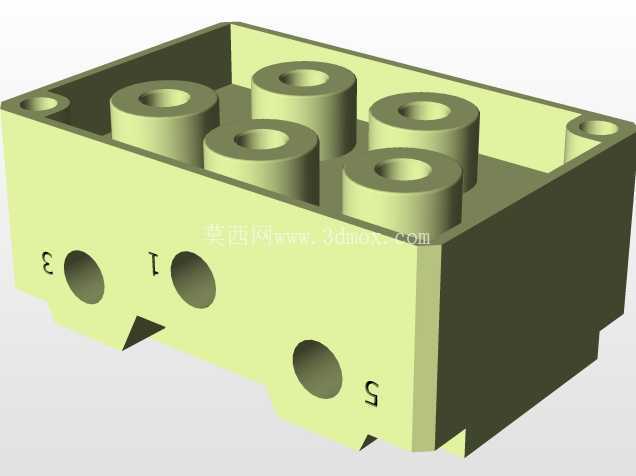

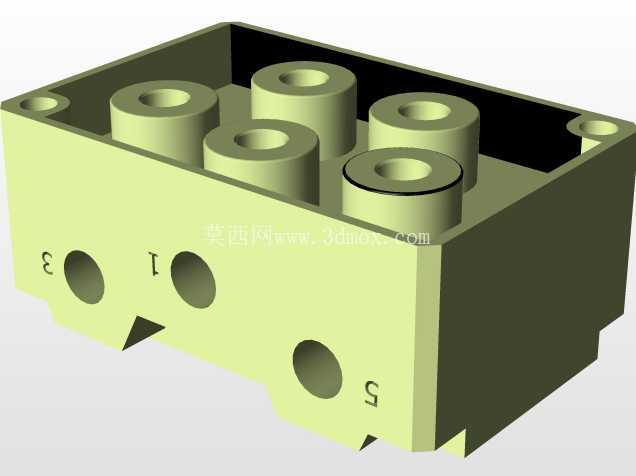

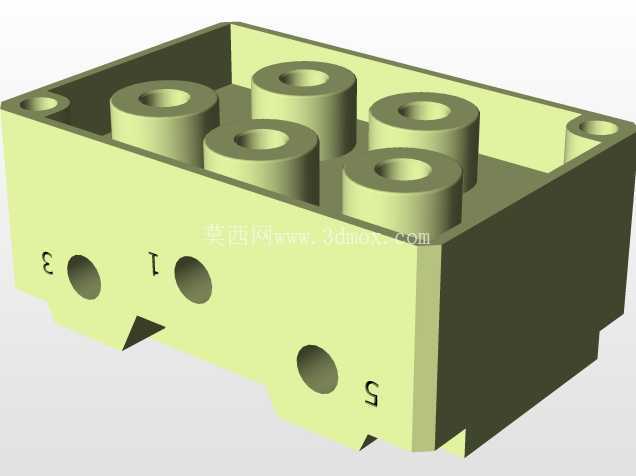

从结构设计思路来看，建模过程完全遵循实物装配逻辑拆分零件层级，首先确定阀体主通径的轴线作为装配基准，所有密封槽、安装孔、控制气路接口的位置均以该基准轴为参照标注尺寸，避免装配时出现同轴度偏差导致的漏气问题。阀体主体采用压铸铝合金的实体建模逻辑，壁厚按照气动元件常规耐压1.0MPa的设计要求设置为3.5mm，外部加强筋的排布兼顾结构强度与压铸成型工艺性，筋条厚度控制在2mm，与主体壁厚的比值符合压铸工艺的均匀壁厚要求，避免成型时出现缩孔、变形缺陷。

功能特性层面，该阀采用气控先导式结构，无需接入电磁线圈即可通过外部控制气信号实现主阀路的换向，适合在强电磁干扰、防爆要求的车间场景中使用，建模时完整还原了阀芯与阀套的配合间隙、密封件的安装槽位，其中阀芯台肩的宽度与阀套通油孔的遮盖量按照中封式阀的中位密封要求设置，确保中位状态下各工作口的密封性能，避免执行元件出现中位窜动问题。控制气口的接口尺寸按照SMC常规G1/8标准建模，主工作口与进气口采用G1/2螺纹接口，匹配大流量气路的管路连接需求。

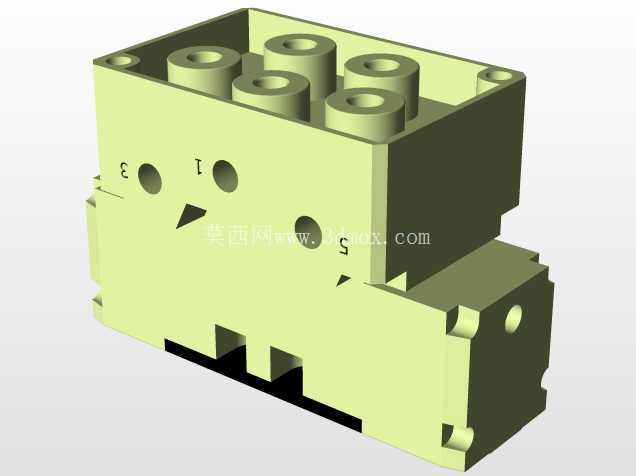

外形尺寸与安装边界方面，建模时严格按照实物测绘尺寸还原，阀体总长度控制在128mm，宽度48mm，总高度（含底部安装座）为72mm，底部安装孔采用两个M6内螺纹孔，孔距为92mm，安装面的平面度按照0.05mm的形位公差要求设置，确保安装时与阀座或安装板的贴合度，避免因安装面不平导致的阀体变形、阀芯卡滞问题。阀体两侧的控制气口突出高度为8mm，建模时预留了管接头安装的操作空间，避免管路安装时与相邻阀件出现干涉；顶部的手动应急按钮突出阀体表面5mm，方便调试时手动操作换向，按钮周围设置了防护凸台，避免意外触碰导致的误动作。

在实际工程应用中，这类气控阀常被集成在气动控制柜的阀组安装板上，建模时特意还原了阀体侧面的定位槽结构，方便多阀并排安装时通过定位条实现快速对齐，减少安装调试的人工成本。阀的排气口设置在阀体底部，安装后排气方向垂直向下，避免排气时的冷凝水、杂质飞溅到周边元件上，建模时排气口的消音器安装螺纹按照标准尺寸预留，方便后续选配不同消音效果的排气配件。

从建模细节来看，所有密封件的安装槽尺寸均按照O型圈的压缩率15%-20%的设计要求设置，既保证密封性能，又避免密封圈压缩量过大导致的阀芯运动阻力增加、使用寿命缩短问题。阀芯与端盖之间的复位弹簧安装位深度按照弹簧预压缩量15%的要求设置，确保弹簧在阀芯全行程范围内的弹力均匀，避免换向时出现卡顿、复位不到位的问题。阀体表面的标识槽位也做了还原，方便后续渲染时添加气口标识、型号标识，提升模型的工程实用性。
