进水控制用单向水电电磁阀结构设计

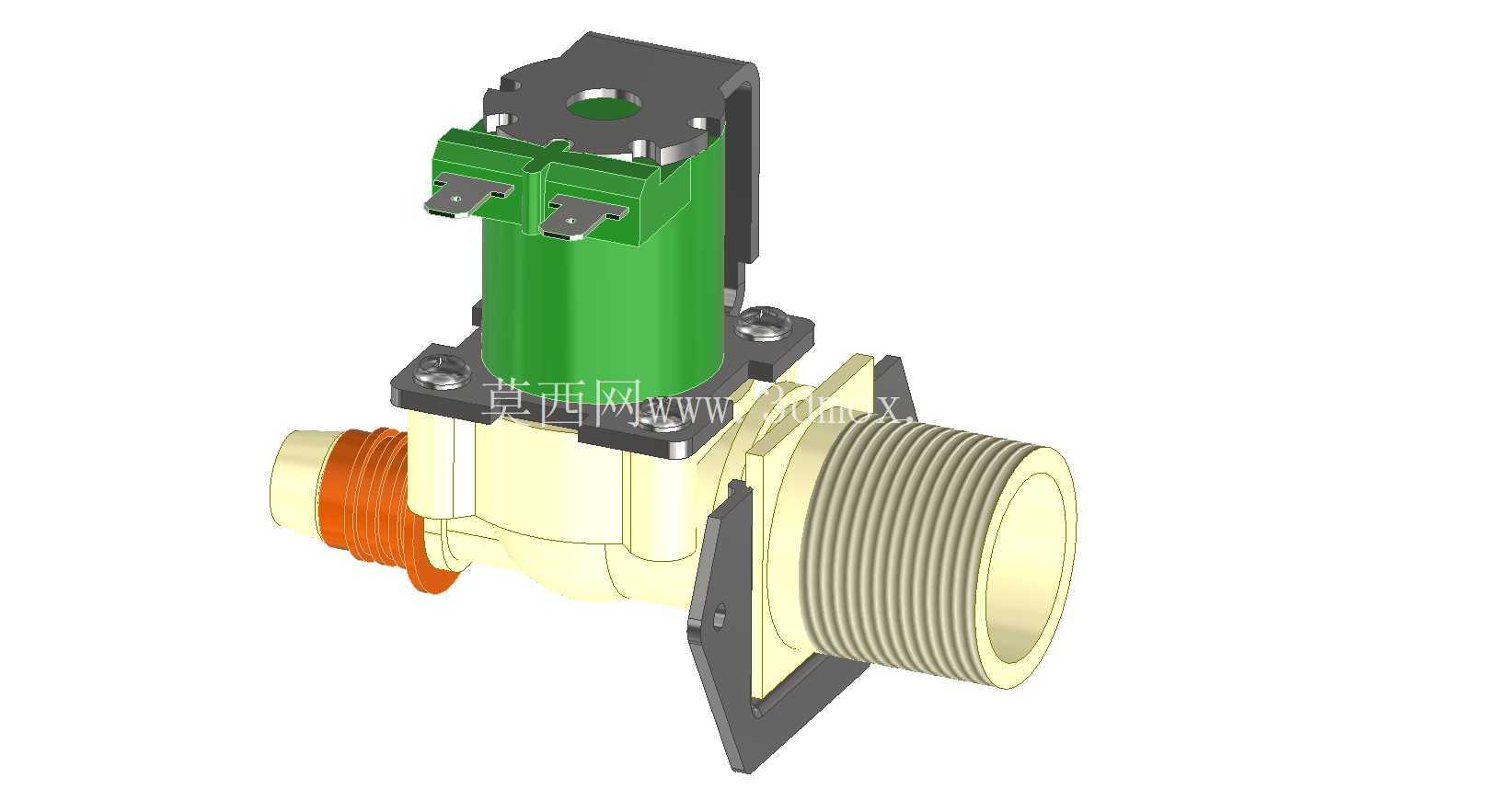

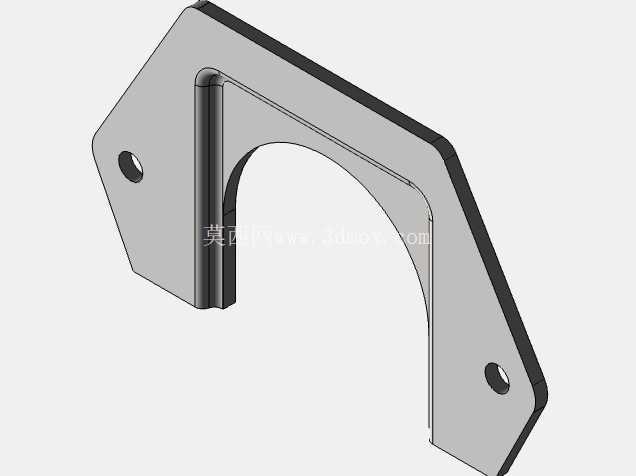

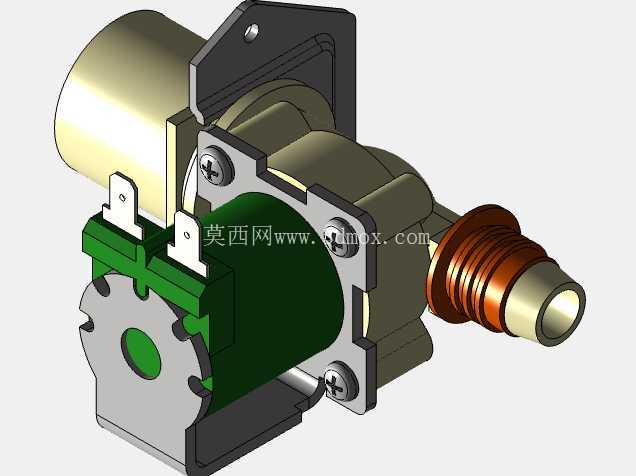

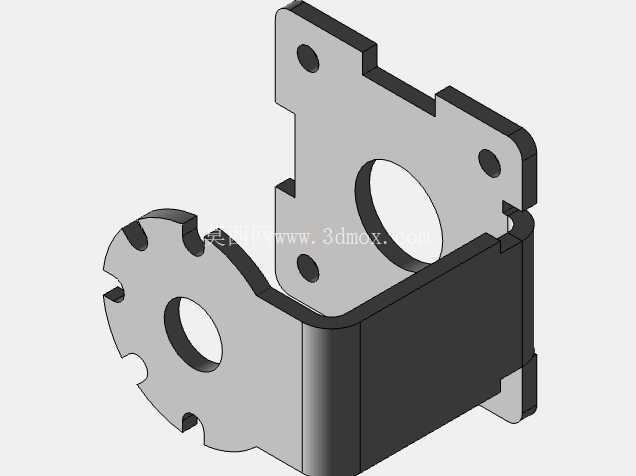

　　这款单向水电电磁阀主要面向民用净水设备、小型商用饮水装置、智能卫浴供水回路等场景做流体通断控制，核心作用是在电控信号触发下快速打通或切断水路，同时依靠内部单向结构避免管路静压反窜导致的出水端滴漏、进水端串水问题，很多场景下会直接集成在设备进水端的第一级控制位，替代传统手动球阀实现自动化供水管控。从结构设计逻辑来看，整体采用同轴式布局，电磁驱动模块与流体腔室做轴向叠装，电磁线圈部分封装在金属冲压外壳内，外壳侧边延伸出一体式安装挂耳，挂耳上预留标准安装孔位，不需要额外做转接支架就能直接固定在设备钣金内壁或者塑料安装座上，安装时的定位公差可以通过挂耳与安装面之间的调整间隙补偿，适配不同设备的安装基准偏差。

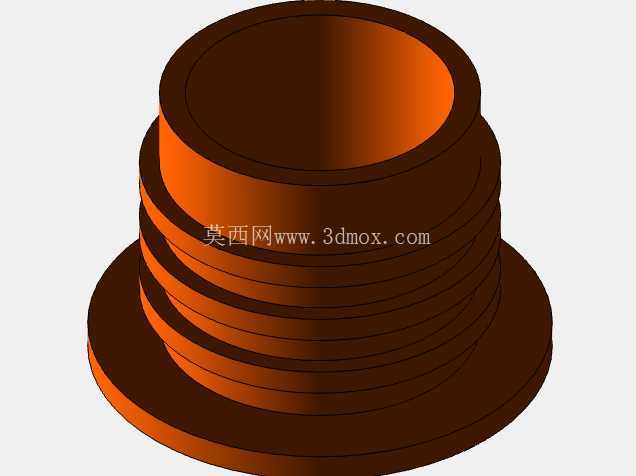

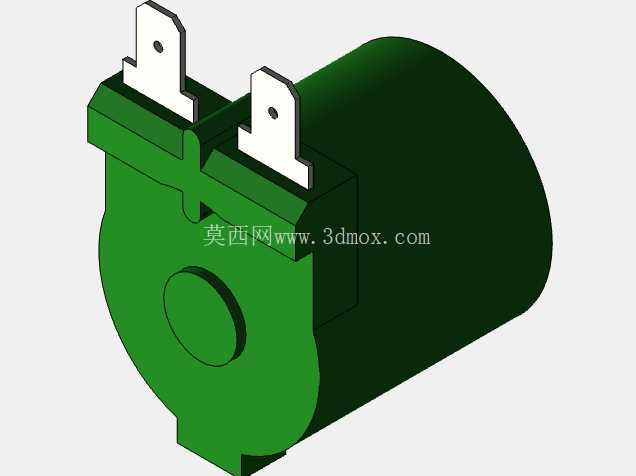

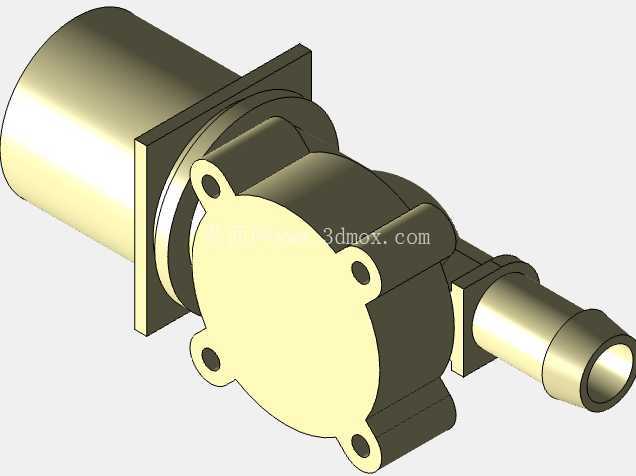

　　流体腔部分采用工程塑料与金属嵌件结合的结构，进水端带外螺纹接口，接口处做了多道环形密封槽，安装时配合标准橡胶密封圈就能实现端面密封，不需要额外缠绕生料带，能减少装配工序的人工操作误差；出水端做了阶梯式插管结构，适配常见的食品级输水软管，插管根部的凸台结构可以做软管防脱定位，配合喉箍锁紧后能承受1.2MPa以内的管路静压不脱管。电磁驱动部分的接线端子采用直立式插片设计，两个插片做了极性防呆的宽度差处理，装配时不会出现接线反接的问题，插片根部与线圈外壳之间做了密封灌胶处理，避免管路凝露或者设备清洁时的溅水渗入线圈内部造成短路。

　　内部的阀芯组件采用动铁芯与密封膜片联动的结构，常态下弹簧推动密封件封堵阀口，水路处于切断状态，线圈得电后产生的电磁吸力克服弹簧阻力带动动铁芯抬升，同时导通膜片两侧的压力平衡孔，膜片在进水端水压作用下抬起打开阀口，整个开阀响应时间控制在0.5秒以内，关阀时依靠弹簧复位力加上膜片背压快速封堵阀口，不会出现水锤异响。设计过程中特意将流体过流通道做了圆弧过渡处理，没有直角节流位，避免水流经过时产生紊流噪音，同时过流截面的通径匹配家用供水场景的常用流量，在0.3MPa标准进水压力下流量能达到每分钟10升以上，满足常规饮水设备、卫浴设备的供水需求。

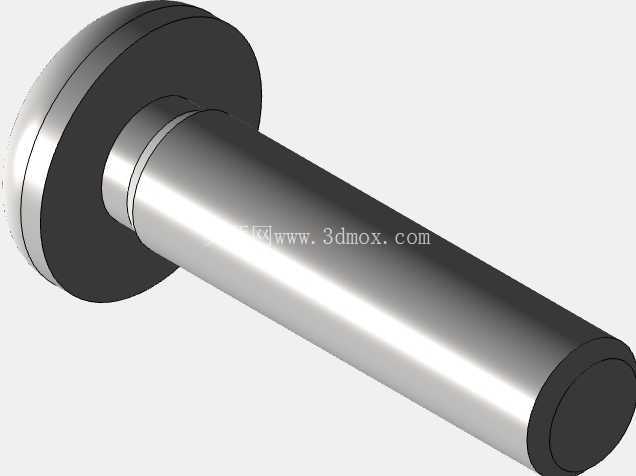

　　安装边界方面，整体径向最大尺寸不超过60毫米，轴向总长度控制在90毫米以内，安装挂耳的孔距符合小型供水阀的通用安装尺寸，替换同规格旧阀时不需要重新改动设备的安装孔位，接线插片的间距符合低压电器的通用接插件标准，可以直接搭配标准线束端子快速插接。结构上所有与水接触的部件都采用符合饮用水接触标准的材质，密封件采用耐老化丁腈橡胶，长期在常温水环境下工作不会出现材质溶胀、密封失效的问题，金属紧固件都做了镀锌钝化处理，在潮湿的设备内部环境下不会轻易生锈卡滞。另外在阀体侧面预留了手动应急操作的结构位，当设备断电需要临时通水时，可以用细杆按压应急顶杆手动打开阀口，不需要拆解管路就能完成应急操作，这个细节设计在设备调试、故障排查阶段能大幅提升操作便利性。
