佩拉诺隐藏式锌压铸铰接连接构件

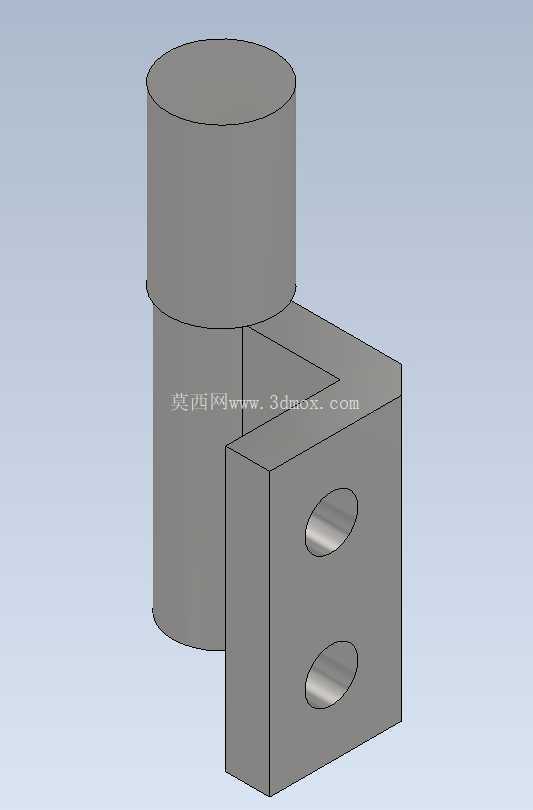

这类隐藏式铰接构件在商用车车身装配、特种厢体设备开合结构中应用十分广泛，不同于外露式合页的安装逻辑，佩拉诺结构的隐藏式设计能够在构件闭合状态下完全藏于装配缝隙内部，避免外部磕碰、积尘积水带来的锈蚀卡滞问题，尤其适配对外观平整度有要求、需要降低风阻的厢式设备外侧开合面。从实际使用场景来看，该构件承担开合过程的转动承载与位置限位作用，主体采用锌压铸工艺成型，材料本身的铸造流动性能够保证复杂安装座的成型精度，同时兼顾足够的结构强度与抗冲击性能，配合焊接在中钢销上的车身螺栓，能够实现与车身钣金、厢板框架的刚性连接，转动部位的圆柱段与安装座的配合间隙经过公差匹配，既保证转动过程无旷量，又能在长期开合磨损后预留足够的调整余量。

设计层面首先考虑的是安装边界的适配性，安装座上预留的两个椭圆形安装孔，并非正圆孔设计，核心作用是给装配过程提供位置微调空间，现场安装时不需要严格保证孔位的绝对同轴，可通过椭圆孔的余量调整铰接件的同轴度，避免出现转动卡涩、开合受力不均的问题。圆柱转动段的直径与安装座的折弯避让结构做了匹配，当铰接件转动到最大开合角度时，安装座的折弯面会与圆柱段的限位结构贴合，自然形成开合角度的硬限位，不需要额外加装限位块，减少装配工序的同时也提升了结构的可靠性。主体结构的L型折弯安装面，能够直接贴合在厢板或车身框架的直角安装位上，不需要额外加工转接垫块，安装面的平面度经过压铸后整形处理，贴合后不会出现缝隙，避免连接螺栓长期受交变载荷出现松动。

从尺寸边界来看，圆柱转动段的轴向长度与安装座的厚度做了匹配，装配后圆柱段两端不会突出安装面，保证隐藏安装时不会与外侧覆盖件发生干涉，两个椭圆安装孔的中心距按照通用车身钣金的安装孔位标准设计，能够直接适配现有多数车型的预装孔位，不需要现场重新打孔。焊接在中钢销上的锌压铸螺栓，焊接位置经过结构强度校核，螺栓的伸出长度适配常用车身钣金的厚度范围，配合防松螺母紧固后，能够承受长期开合过程中的交变剪切力，不会出现焊缝断裂、螺栓松动的问题。转动配合面在压铸后做了精整处理，表面粗糙度满足无润滑状态下的长期转动需求，不会出现初期磨合阶段的卡滞、异响问题。

实际选型过程中，这类隐藏式铰接件需要重点核对转动段的配合公差与安装孔的调节范围，该构件的设计将安装微调、角度限位、承载连接三个核心功能集成在单个压铸构件上，相比传统分体式合页，零件数量减少60%以上，装配时只需要完成四个连接点的紧固即可完成安装，大幅提升现场装配效率。同时隐藏式的结构设计能够避免外力直接冲击铰接部位，在户外使用场景下，雨水、灰尘不会直接堆积在转动配合面，配合锌合金材料本身的防锈性能，能够大幅延长维护周期，减少后期润滑、调整的运维工作量。针对不同厚度的安装板材，该构件的螺栓伸出长度预留了足够的适配余量，可通过增加垫片的方式调整压紧量，适配3mm到8mm厚度范围的板材安装，不需要针对不同板厚单独开发连接件，降低了整车厂的备件种类与库存压力。
