山猫S450轮式滑移装载机结构设计

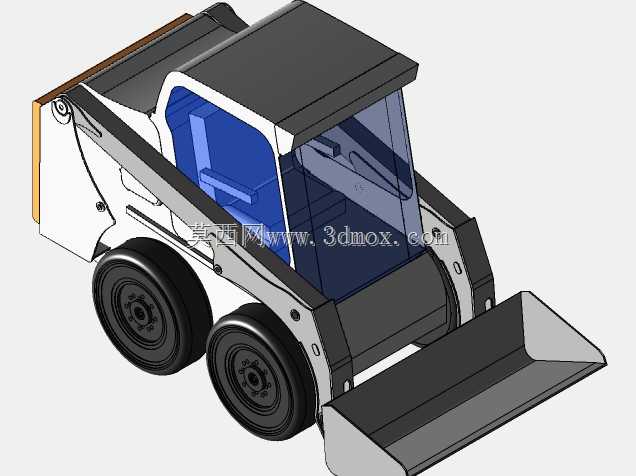

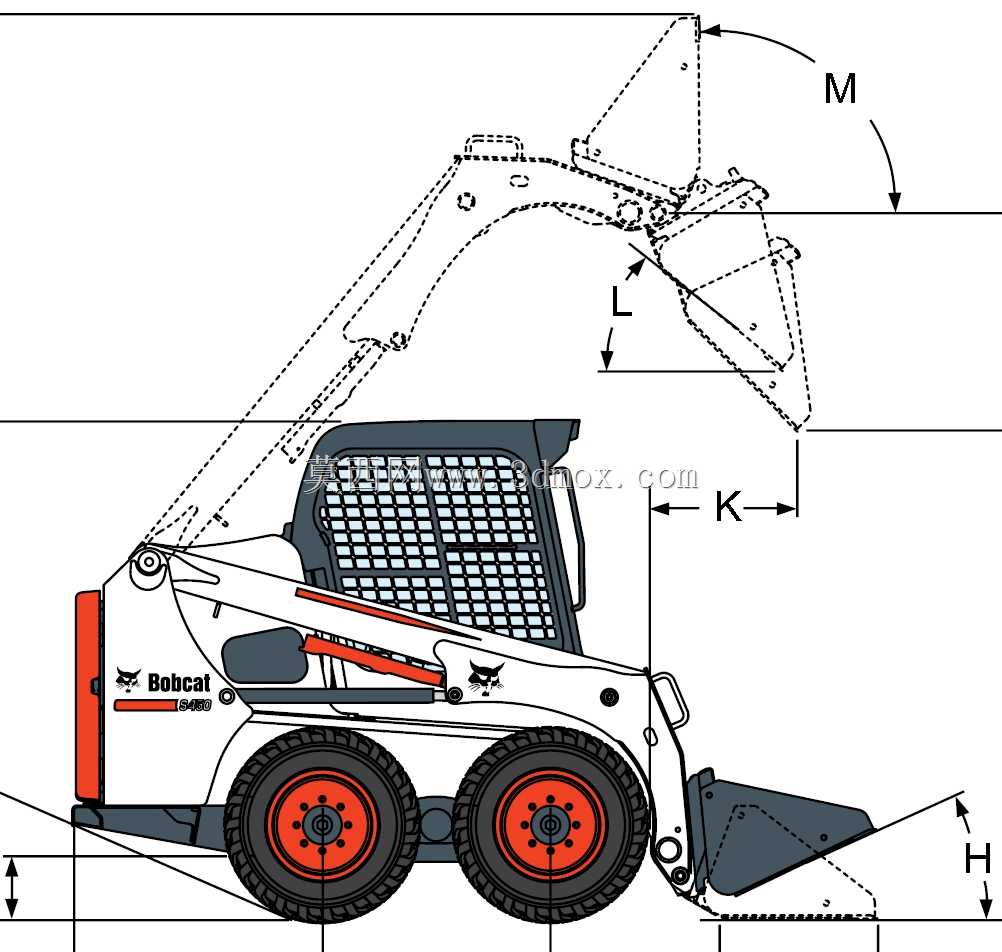

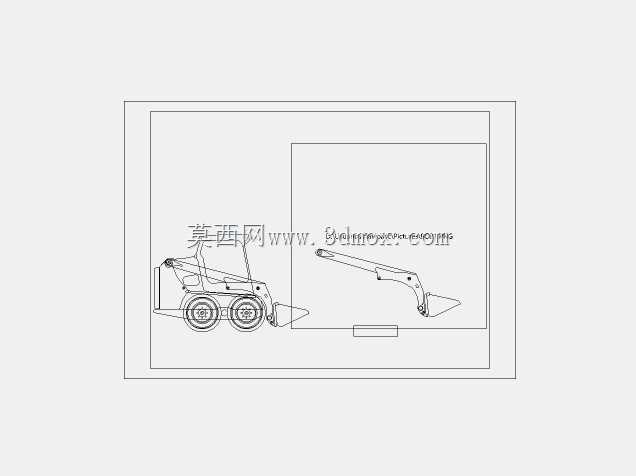

　　这款轮式滑移装载设备的三维结构设计，完全围绕狭小场地作业的核心需求展开，区别于常规大中型装载设备的大转弯半径设计，其采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，在市政巷道维护、厂区车间内部物料转运、园林狭小地块施工、仓储库区堆垛整理这类常规装载设备无法进入的受限空间内，可灵活完成铲装、转运、堆卸作业。从结构设计逻辑来看，整机采用短轴距刚性车架布局，工作装置铰接点位置经过反复校核，动臂举升铰点的布置兼顾了最大举升高度下的结构稳定性与铲斗收斗角控制，避免高工位卸料时物料洒落；图中标注的K向尺寸为铲斗处于地面收斗状态时的整机前悬长度，直接决定了设备贴近墙面、料堆边缘作业时的最小作业边界，

　　L向尺寸对应动臂举升过程中铲斗斗尖与驾驶室前部的安全距离，设计时预留了足够的安全余量，防止举升过程中工作装置与驾驶室结构发生干涉，M向圆弧轨迹为动臂从最低位到最高举升位的斗尖运动包络线，建模过程中完整还原了该运动轨迹的全行程干涉校验结果，确保各铰接点的连杆参数匹配合理，不会出现运动死点。H向尺寸为整机最小离地间隙，该参数直接影响设备在崎岖不平整工地、有临时凸起障碍物的场地内的通过性能，设计时在保证车架底部结构强度的前提下，尽可能抬高了离地间隙，同时控制整机重心高度，避免大坡度作业时出现侧倾风险。驾驶室采用防落物的格栅防护结构，操作位的视野开口经过优化，操作人员坐在驾驶位可直接观察到铲斗斗尖的作业位置，无需额外探出身体观察作业面，

　　降低作业过程中的安全隐患。轮边驱动系统的布局紧凑，两个驱动轮的轮距与轴距匹配经过多轮仿真验证，滑移转向时的轮胎磨损量控制在合理区间，同时保证泥泞、松软场地内的抓地力足够，不会出现单侧打滑无法转向的问题。工作装置的液压管路沿动臂内侧布置，管路走向避开了运动干涉区域，同时预留了足够的弯曲余量，适配动臂全行程举升、下落过程中的管路拉扯变形，不会出现管路弯折、磨损漏油的问题。铲斗的斗型设计兼顾了散料铲装与硬质物料刮平的需求，斗刃部分采用加厚耐磨结构，可直接用于场地平整作业时的地面刮平，无需更换属具；快换属具接口的结构在建模中完整还原，可快速更换破碎锤、货叉、扫雪辊、开沟器等不同属具，适配不同场景的作业需求，

　　从单一的铲装设备拓展为多用途小型工程作业平台。整机的配重布局经过重心校核，满载举升到最高位置时，整机重心始终落在前后轮的支撑边界内，不会出现前倾失稳的情况；尾部的散热系统布局紧凑，进风方向避开了作业时扬尘的主要区域，减少散热芯体被粉尘堵塞的概率，延长设备连续作业的时长。从建模细节来看，所有铰接点的销轴、衬套结构都做了等比例还原，装配间隙符合工程机械的实际装配公差要求，可直接用于后续的运动仿真、结构有限元分析，也可作为小型装载设备选型、属具匹配设计的参考模型，帮助设计人员快速掌握滑移装载机的结构布局逻辑、作业边界参数，缩短同类产品的开发验证周期。
