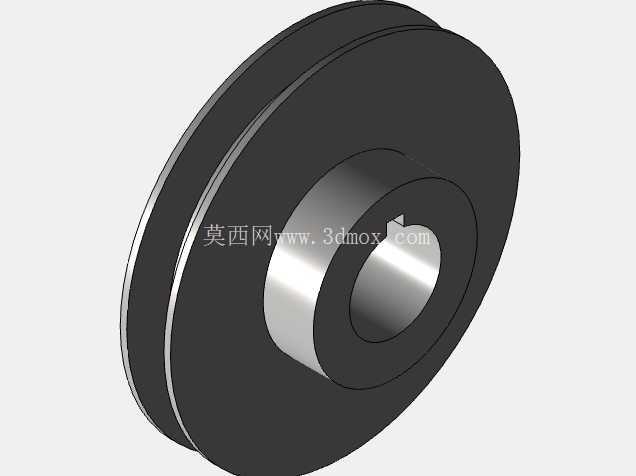

带键槽轮毂式工业传动滑轮结构

　　在常规工业传动场景里，这类带键槽的轮毂式滑轮是皮带传动系统里的核心受力部件，日常在普通车床、输送线、小型动力传输工位上都能见到它的身影，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时依托轮缘的凹槽约束皮带的运行轨迹，避免传动过程中皮带出现跑偏、脱槽的问题。从实际安装的边界来看，这类滑轮的中心孔是与传动轴直接配合的部位，孔内加工的标准键槽是扭矩传递的关键结构，安装时需要将孔与轴做过渡配合，对齐轴上的键位后推入，再通过轴端的锁紧件完成轴向固定，不需要额外做复杂的定位结构，拆装维护的效率比较高。

　　轮缘部分的V型或者平型槽结构，是根据配套使用的皮带类型设计的，槽面的粗糙度需要控制在合理范围，既不能过于光滑导致皮带传动打滑，也不能过于粗糙加速皮带的磨损，日常选型时需要匹配对应皮带的截面尺寸，保证皮带与槽面的接触面积达到传动要求，避免接触应力集中导致皮带过早失效。设计这类滑轮的时候，首先要核算传动系统的额定扭矩，确定中心孔与键槽的尺寸参数，保证键连接的抗剪切强度能满足峰值负载的要求，不会出现传动过程中键被剪断、孔轴打滑的问题；其次要做整体的动平衡校核，因为滑轮在高速旋转时如果质心偏移，会带来额外的振动，传导到轴承部位会加速轴承磨损，还会导致整个传动架体产生共振，所以轮体的壁厚设计要保持对称，轮毂与轮缘之间的连接辐板部分厚度均匀，避免出现局部质量偏差过大的问题。

　　从结构特性来看，这款滑轮采用轮毂与轮缘一体化的结构，没有额外的拼接部件，整体刚性更好，在承受较大皮带张紧力的时候不会出现轮缘变形的问题，轮毂部分的轴向长度是根据常用传动轴的安装位尺寸设计的，能保证与轴的配合长度足够，不会因为配合面过短导致轴孔受力不均，出现偏磨的情况。在实际设备应用中，这类滑轮常搭配三角带或者平皮带使用，在小型输送设备上，它可以配合电机将动力传递到输送辊筒上，调整输送线的运行速度；在普通机加工车床上，这类滑轮是主轴箱与电机之间动力传递的部件，通过不同直径的滑轮搭配可以实现主轴转速的调整，满足不同材质工件的车削加工需求；在小型农用机械、通用风机设备上，这类结构的滑轮也有大量应用，因为它的结构简单，维护成本低，对安装环境的要求不高，即使在多粉尘、轻度潮湿的车间环境里，只要定期检查皮带张紧度与键槽的磨损情况，就能保持长期稳定运行。

　　需要注意的是，安装这类滑轮时，要保证主动轮与从动轮的槽位处于同一平面，偏差过大会导致皮带侧面与轮槽侧壁持续摩擦，不仅会快速磨损皮带，还会给轴承带来额外的径向载荷，缩短轴承的使用寿命；日常运维时不需要对滑轮本身做过多的润滑维护，只需要定期清理轮槽内积攒的粉尘、碎屑，避免异物卡入皮带与轮槽之间导致传动卡顿。从建模的角度来看，这类零件的建模逻辑比较清晰，先通过旋转特征生成轮体的基础轮廓，再拉伸切除出中心孔与键槽结构，最后对轮缘的棱边、孔口位置做合适的倒角处理，避免安装时锐边划伤操作人员或者割伤皮带，倒角的尺寸不需要过大，以去除锐边为标准即可，不会影响零件的整体强度。
