六角通孔式机械夹持固定支架夹结构

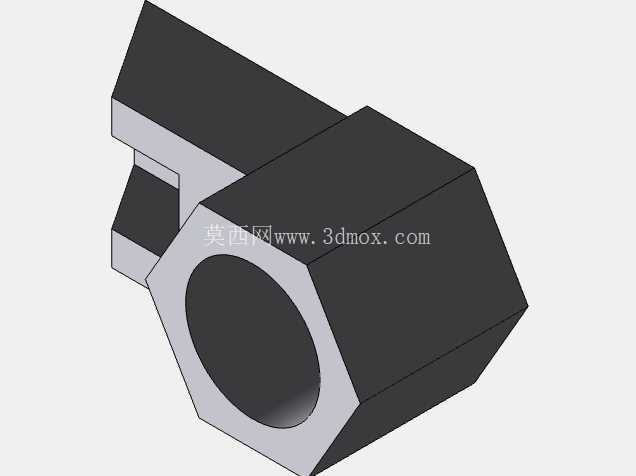

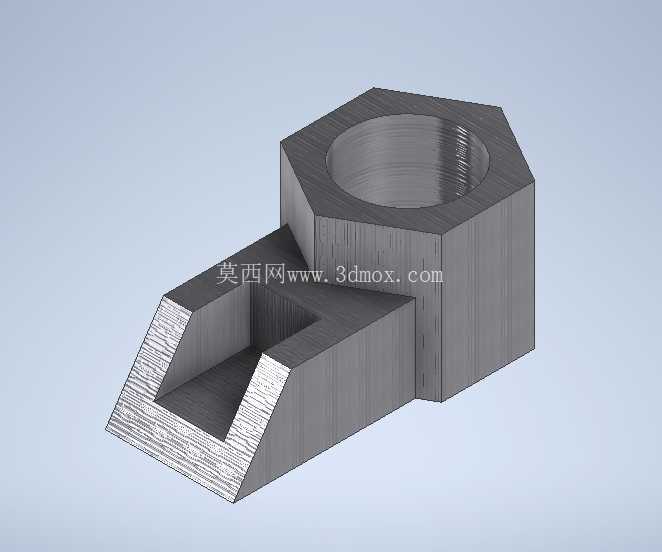

　　这款支架夹属于机械装夹与管路固定场景下的常用连接件，在小型自动化生产线的工位辅件安装、压铸模具周边的冷却管路定位、工装夹具的辅助支撑环节都有广泛应用，区别于常规的圆形夹座，其主体采用六角外形结构，在实际装配时可以借助普通开口扳手直接施加锁紧扭矩，不需要额外设计卡位结构来防止部件跟转，能有效压缩现场装配的辅助操作时间。从结构功能来看，主体段的内孔为贯通式设计，可穿过对应直径的圆杆、管路或者定位轴，侧面延伸出的夹口结构用于卡接固定外部构件，夹口内侧的斜向凹面是经过受力优化的设计，当锁紧力施加时，斜向接触面能将垂直方向的锁紧力分解为径向抱紧力和轴向顶紧力，既可以保证被夹持部件不会沿轴向窜动，也能避免夹口与被夹件之间出现点接触导致的应力集中，减少长期使用后夹口变形、夹持失效的概率。

　　设计阶段首先明确了安装边界的约束条件，六角主体的对边尺寸适配常用的19mm开口扳手作业空间，安装时周边预留的扳手活动余量不小于8mm即可完成锁紧操作，不需要预留过大的操作空间，适合在设备内部排布紧凑的区域使用；贯通内孔的直径公差按照H7级精度控制，与常规光轴的配合间隙控制在0.02mm以内，既保证装配时可以顺利穿入，也不会因为间隙过大导致夹持后出现偏摆。夹口的开口宽度对应常用的10mm厚度板材或者直径10mm的圆管，夹口的深度设计为12mm，保证足够的接触面积来分散夹持力，避免被夹持的薄壁管件出现夹扁变形的问题。

　　材质选择上适配压铸工艺的成型要求，采用铝合金压铸成型后再对接触面进行少量机加工，既可以保证整体结构的强度，也能控制零件的整体重量，相比钢制焊接的同功能夹座，重量能降低60%左右，适合在对安装负载有要求的移动工位、轻型工装架上使用。在加工工艺层面，压铸成型后仅需要对内孔、夹口接触面进行精铣加工，其余非配合面直接保留压铸成型的表面即可，不需要额外的表面处理工序，能有效控制批量生产的加工成本；六角结构的六个平面在压铸时直接成型，后续不需要额外加工即可作为扳手的受力面，成型后的平面度控制在0.1mm以内，完全满足扳手施力的接触面要求。

　　实际使用场景中，这类支架夹常被用于固定设备上的传感器安装支架、冷却气管、润滑油管，也可以在小型焊接工装中作为快速定位的夹座使用，相比传统的管夹类零件，它的集成度更高，不需要额外搭配安装座即可直接固定在型材架或者设备基板上，夹体本身的刚性足够，在承受常规的设备振动时不会出现松动移位的问题。设计时也考虑了不同使用场景的适配性，夹口位置没有设置固定的锁紧螺孔，用户可以根据实际需要在夹口侧面加工螺纹孔安装锁紧螺钉，也可以搭配快压式的压块实现快速装夹，结构本身预留了足够的改造空间，不需要对主体结构进行二次加工即可适配多种装夹需求。从安装尺寸来看，整个夹体的总长度控制在35mm以内，最大外轮廓尺寸不超过25mm，在密集排布的管路安装场景中，相邻两个夹座的中心距可以控制在30mm以内，不会出现安装干涉的问题，适合在空间紧凑的设备内部完成多管路的排布固定。结构的受力路径经过优化，锁紧时的作用力直接从夹口传递到六角主体的贯通孔位置，不会在结构拐角处出现应力集中，经过受力仿真验证，在承受500N的径向夹持力时，结构的最大变形量不超过0.03mm，完全满足常规工业场景下的夹持强度要求，不会因为长期受力出现结构开裂或者夹持力衰减的问题。
