多级阶梯式回转传动轴结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191621
  • 多级阶梯式回转传动轴结构设计

这类多级阶梯轴是机械传动系统里极为常见的回转核心零件,日常在中小型减速箱、进给传动机构、轻工设备的动力输出单元里都能见到它的身影,核心作用是承接动力输入端的扭矩,通过轴肩定位配合安装的齿轮、带轮、轴承等零件,将旋转运动平稳传递到执行端,同时承担传动过程中产生的径向载荷与少量轴向载荷,避免传动件出现轴向窜动影响传动精度。

从结构设计逻辑来看,采用从一端到另一端直径逐阶变化的形式,并非单纯为了造型,首先是满足装配工艺需求:装配时可以从轴径较小的一端依次套入轴承、隔套、传动齿轮、锁紧件等零件,每个轴肩的端面都能作为对应安装零件的轴向定位基准,相比等直径轴额外加装定位套的方案,既减少了装配零件数量,也能消除配合间隙带来的定位误差,保证传动件的同轴度要求。设计时每一级轴肩的过渡位置都做了圆角处理,避免直角过渡带来的应力集中问题,毕竟轴类零件在长期交变载荷下,应力集中位置很容易萌生疲劳裂纹,最终导致断轴故障,这也是轴类结构设计里必须把控的细节。

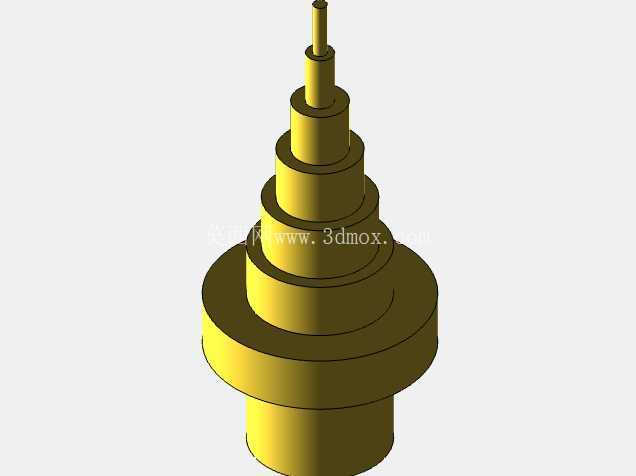

从实际加工角度出发,这种同轴阶梯结构非常适合车削加工一次装夹完成大部分外圆面的加工,能有效保证各段轴径的同轴度公差,减少二次装夹带来的形位误差。上端直径最小的轴段一般是用来安装动力输入的联轴器或者小带轮,中间直径逐阶增大的轴段分别对应安装轴承、传动齿轮,最下方直径最大的轴段则是作为主要的承载段,配合大规格轴承承担主要的径向载荷,每一段轴径的长度尺寸都严格对应所安装零件的宽度,预留出锁紧件的安装空间,同时控制轴端的伸出长度,避免和周边的机壳、端盖产生运动干涉。

在安装边界的把控上,这类轴的安装需要配合两端的轴承座固定,装配时要保证各阶梯轴肩和对应安装零件的端面贴合度,避免出现倾斜导致的传动偏摆,轴上通常会预留键槽位置,通过平键传递扭矩,防止传动件和轴之间出现相对转动。设计时需要核算每一段轴径的抗扭强度、抗弯强度,根据传递的额定扭矩匹配对应的轴径尺寸,直径逐阶增大的设计也刚好符合扭矩传递过程中载荷分布的规律,靠近动力输出承载大的位置轴径更大,靠近输入端载荷较小的位置轴径更小,在满足强度要求的前提下尽可能控制零件整体重量,减少转动惯量,让设备启停过程更平稳,降低不必要的动力损耗。

实际应用场景中,这类阶梯轴不会单独使用,必须和轴承、传动件、紧固件配合组成完整的传动副,常见于小型输送设备的动力辊驱动端、普通车床的进给传动箱、小型农机的传动单元里,相比异形轴结构,这种同轴阶梯轴的加工成本更低,维护更换也更方便,出现磨损后可以快速拆卸替换,不需要复杂的专用工装。设计建模过程中需要严格保证各段外圆的同轴度公差,轴肩端面的垂直度公差,这些形位公差直接影响后续装配后的传动精度,如果同轴度超差,装配后轴转动时会出现径向跳动,轻则导致传动噪音增大、轴承磨损加快,重则会出现传动件卡滞、设备无法正常运行的问题。另外轴的两端都做了倒角处理,方便装配时零件的导入,也避免安装过程中尖锐的边角划伤操作人员或者损坏配合零件的密封件。
