高精度齿轮泵体液压元件结构设计

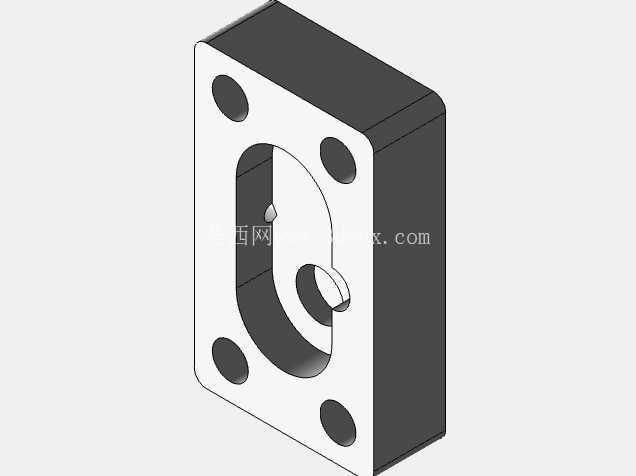

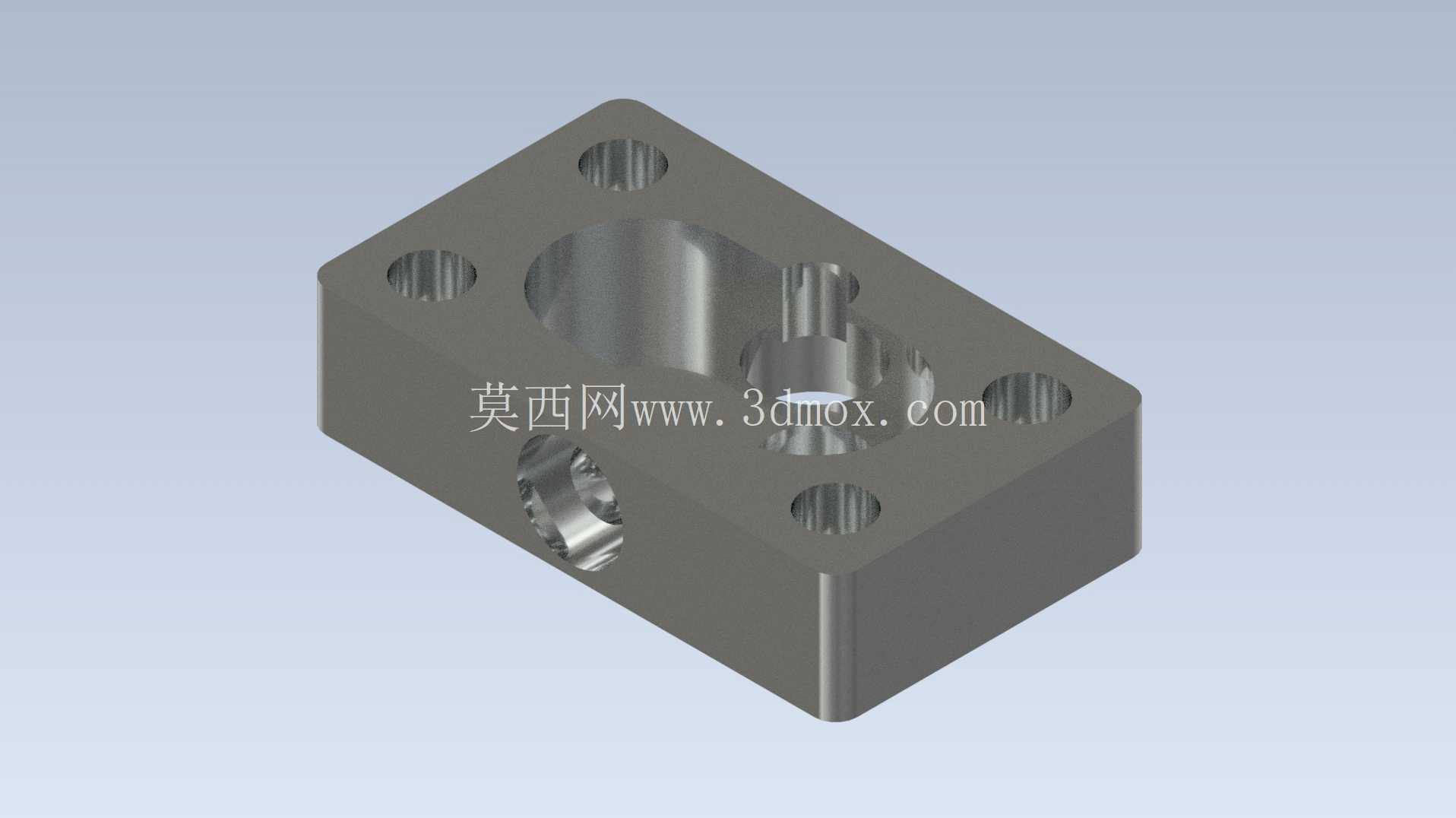

　　在液压传动系统的实际应用场景中，齿轮泵作为动力输出单元的核心部件，其泵体的结构合理性直接决定整套液压回路的运行稳定性与容积效率，这款齿轮泵体的三维结构设计，完全围绕齿轮泵的实际工作工况展开，从安装适配到内部流道布局都贴合工程实际需求。从实际设备用途来看，这类齿轮泵体多用于中低压液压回路，常见于小型机床液压站、工程机械辅助液压系统、润滑系统供油单元等场景，作为齿轮副的承载壳体，既要容纳一对相互啮合的齿轮完成吸油、压油的工作循环，还要承担安装定位、油路连通、承压密封的多重作用，设计过程中需要兼顾结构强度、加工工艺性与装配便利性。从产品功能特性来看，该泵体采用方块式整体结构，主体为长方体构型，顶面设置有大直径的主腔孔用于容纳主动齿轮与从动齿轮的啮合腔体，主腔周边均匀分布六个安装通孔，用于和泵盖、端板完成螺栓紧固连接，保证腔体的密封性能，避免高压油液泄漏；侧面设置有通油孔，分别对应吸油口与压油口的外接油路接口，孔位的同轴度、端面的平面度都按照液压元件的常规公差要求做了对应设计预留，内部腔体的相交位置做了圆滑过渡处理，减少油液流动过程中的压力损失与湍流扰动，降低泵运行过程中的流体噪声。

　　设计思路上，首先从齿轮副的安装边界出发，先确定主腔的内径尺寸与深度，保证齿轮装入后齿顶与腔体内壁的间隙控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易出现齿顶与腔壁的刮擦磨损；其次确定安装孔的位置度，保证泵盖装配后齿轮轴的支承孔与主腔的同轴度符合要求，避免齿轮轴运转过程中出现偏磨；侧面油口的位置设计避开了安装螺栓的排布位置，同时保证油道与主腔的连通位置对应齿轮的脱开啮合侧与进入啮合侧，匹配齿轮泵吸油、压油的工作原理，吸油侧的通流面积做了适当放大，避免吸油阻力过大造成气蚀，压油侧的通道则尽量缩短路径，减少高压油的沿程压力损失。外形尺寸与安装边界方面，该泵体的整体外形为规整长方体，六个安装孔的孔距按照通用齿轮泵的安装规格做了适配，可直接匹配对应规格的泵盖、密封件与齿轮副组件，不需要额外做安装转接；侧面油口的端面预留了管螺纹或者法兰连接的加工余量，设计时已经考虑了外接油管的安装空间，不会和周边的安装螺栓、固定结构产生干涉；泵体的壁厚经过强度校核，能够承受额定工作压力下的油液压力，不会出现腔体变形导致的密封失效问题，同时壁厚控制在合理范围，避免整体重量过大造成材料浪费。

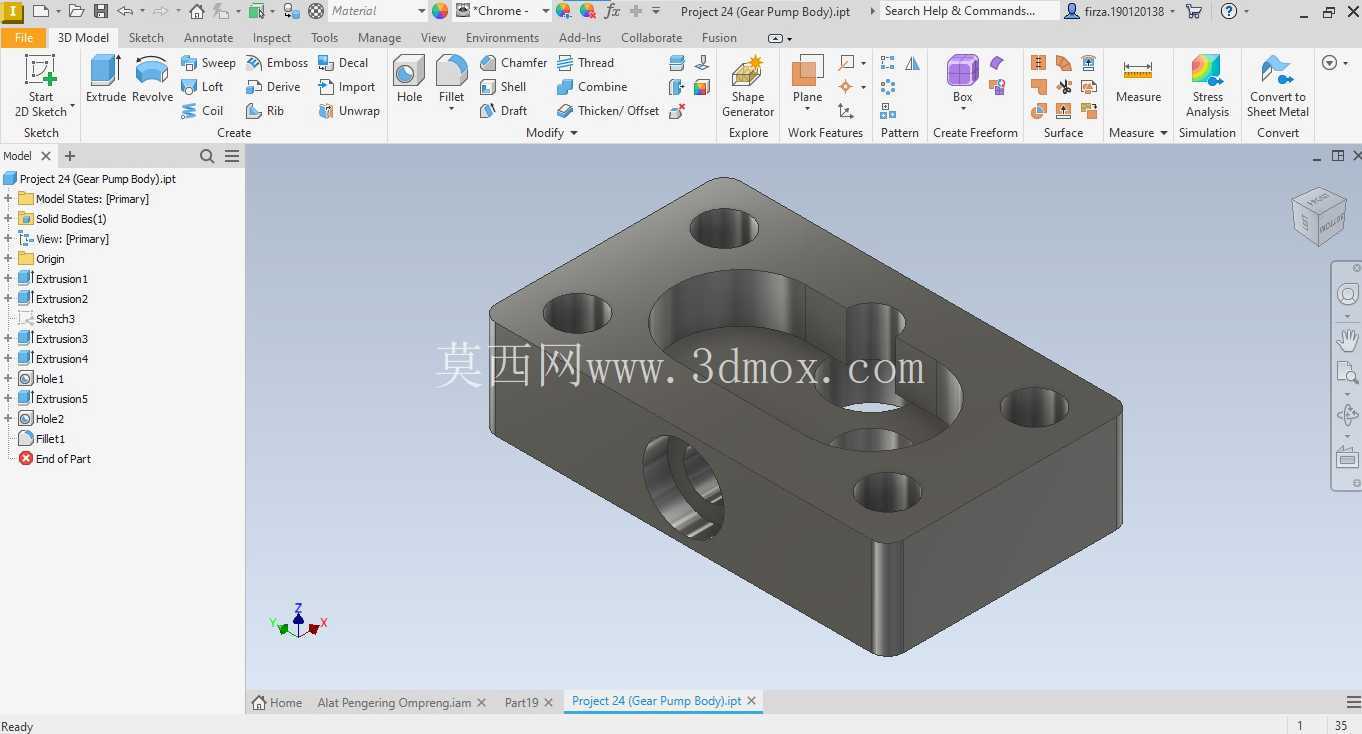

　　在实际建模过程中，所有的孔位、腔体都采用参数化驱动设计，调整齿轮参数、安装规格时可以直接通过修改参数完成结构调整，不需要重新绘制特征；内部的相交孔、倒角、退刀槽等工艺结构都按照实际机加工的要求做了预留，比如安装孔的锪平面、油口的螺纹退刀槽、腔体内壁的加工让刀位置，都和实际加工工艺匹配，不会出现设计结构无法加工的问题。从结构设计的细节来看，泵体的边角位置都做了小倒角处理，既可以去除加工毛刺避免装配时割伤密封件，也能减少应力集中，提升泵体在承压工况下的结构强度；主腔的端面粗糙度要求在设计时做了对应考虑，保证和泵盖结合面的密封性能，不需要额外增加密封垫片也能满足低压工况的密封需求，高压工况下可以加装O型密封圈，对应的密封槽位置也预留了设计空间。

　　这类齿轮泵体的结构设计，核心是在满足齿轮泵工作原理的基础上，平衡加工成本、结构强度与使用性能，很多新手设计时容易忽略安装孔的位置度、油道的通流面积、腔体间隙的控制，最终做出来的模型要么无法装配，要么运行时出现泄漏、效率低、噪声大的问题，这款模型的结构完全按照实际量产的齿轮泵结构做了还原，所有的尺寸边界、结构特征都符合工程实际要求，既可以作为液压系统设计时的选型参考模型，也可以作为机械结构教学、三维建模练习的参考案例，帮助从业者理解齿轮泵的内部结构与设计要点。在液压系统的装配场景中，该泵体的安装面平面度要求、孔位同轴度要求都和实际工业产品一致，导入装配环境后可以直接和齿轮轴、轴承、密封件、泵盖等标准件完成虚拟装配，验证装配干涉情况，也可以基于该模型做有限元分析，校核承压状态下的结构变形与应力分布，优化壁厚与加强筋的布局，进一步提升泵体的性能。
