外部啮合齿轮泵壳体压铸成型结构

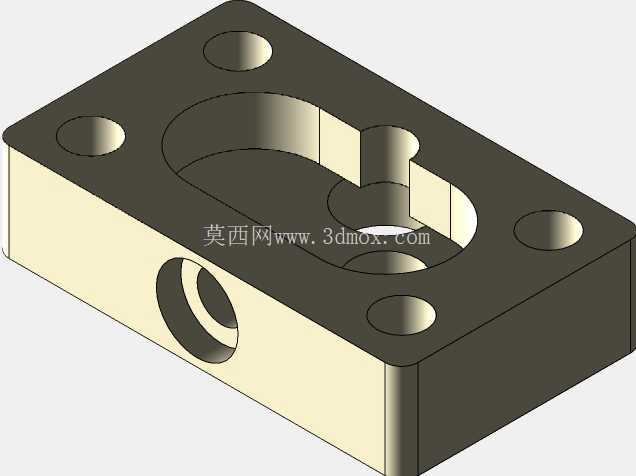

　　壳体中部的异形凹腔是齿轮副的安装容腔，凹腔的轮廓需要与一对啮合齿轮的齿顶圆轨迹匹配，预留合理的径向间隙，既不能间隙过大导致内泄漏超标，也不能间隙过小造成齿轮运转时齿顶与壳体内壁刮擦，凹腔的深度尺寸需要与齿轮厚度适配，配合两侧的泵盖形成密闭的工作容腔。壳体侧面开设的贯通孔是进油或者出油的通道，孔的轴线与齿轮轴的轴线垂直，通道的孔径需要匹配泵的额定流量，避免通流面积不足造成油液流速过高、吸油阻力过大引发气蚀，孔口位置通常需要加工管螺纹或者密封槽，方便与外部液压管路连接，保证连接位置的密封可靠性，避免高压工况下出现渗漏。在液压传动系统的布局中，外部啮合齿轮泵的壳体是整个泵单元的承载基体，这类零件多采用压铸工艺成型，适配中小排量液压系统的批量生产需求，常见于机床液压站、小型工程机械液压回路、农用机械液压动力单元等场景，负责为齿轮副提供密闭的容腔空间，同时承担进出油道的连通、齿轮轴的支撑定位、整泵的安装固定等多重功能。从结构设计逻辑来看，该壳体采用长方体块状基础构型，四个角位设置贯通的安装光孔，孔位的位置度公差需要严格控制，保证整泵安装到阀块或动力单元基座时不会出现装配应力，避免后续工作过程中因为安装应力导致壳体变形、齿轮副卡滞。

　　设计这类泵壳结构时，首先要结合齿轮泵的额定工作压力确定壳体的壁厚，压铸铝合金材质的壳体在16MPa额定压力工况下，壁厚通常控制在5-8mm区间，既保证足够的结构强度承受液压油的压力脉动，也避免壁厚过大造成材料浪费、压铸成型周期延长。四个安装孔的沉头深度需要适配常用内六角螺栓的头部尺寸，保证螺栓安装后头部不突出壳体安装平面，避免影响整泵的安装贴合度。凹腔内部的凸起定位结构，是用于分隔吸油腔和压油腔的关键部位，该部位的尺寸精度直接影响齿轮泵的容积效率，设计时需要保证凸起端面与齿轮端面的轴向间隙控制在0.02-0.04mm之间，间隙过大会导致高低压腔串油，容积效率下降，间隙过小则会造成齿轮端面与凸起部位摩擦，降低泵的使用寿命。

　　从安装边界来看，这类泵壳的整体外廓尺寸通常根据排量设计，常见的中小排量泵壳长度在120-150mm区间，宽度在80-100mm区间，厚度在30-50mm区间，四个安装孔的中心距按照标准液压泵的安装规格设计，能够适配通用的安装基座，不需要额外加工转接板。壳体的压铸工艺性设计也需要同步考虑，所有转角位置都设置铸造圆角，避免压铸过程中出现应力集中，也防止模具出现锐角磕碰损伤，壁厚尽量保持均匀，避免厚薄差异过大导致压铸成型后出现缩孔、翘曲等缺陷，需要加工的安装孔、油道孔、密封面位置预留合理的加工余量，通常单边预留0.3-0.5mm的加工余量，既保证后续机加工能够去除压铸表层的氧化皮和铸造缺陷，也不会因为加工余量过大造成机加工工时增加。

　　在实际应用场景中，这类泵壳的材质通常采用压铸铝合金，重量轻、导热性好，能够及时带走齿轮运转过程中产生的热量，避免液压油温升过快，同时铝合金的压铸成型性能好，适合批量生产，能够有效控制制造成本。壳体的密封面平面度要求控制在0.01mm以内，保证与泵盖连接时，配合密封件能够实现可靠密封，不会在高压工况下出现渗漏。侧面油道孔的位置需要与齿轮副的吸排油方向对应，避免装反导致泵的转向不匹配，设计时通常会在壳体表面铸出转向标识或者油口标识，方便装配和现场安装时识别。在三维建模过程中，需要重点关注凹腔轮廓与齿轮齿顶圆的配合关系，通过运动仿真检查齿轮运转过程中是否会与壳体内壁发生干涉，同时验证油道的通流面积是否满足流量要求，安装孔的位置是否与配套的泵盖、基座尺寸匹配，避免后续加工装配时出现尺寸不匹配的问题。对于压铸模具的设计来说，泵壳的分型面通常选择在壳体的安装平面位置，方便脱模，同时减少侧抽芯机构的数量，降低模具复杂度，提高压铸生产的效率和成品率。
