离心泵涡轮机械参数化叶轮结构设计

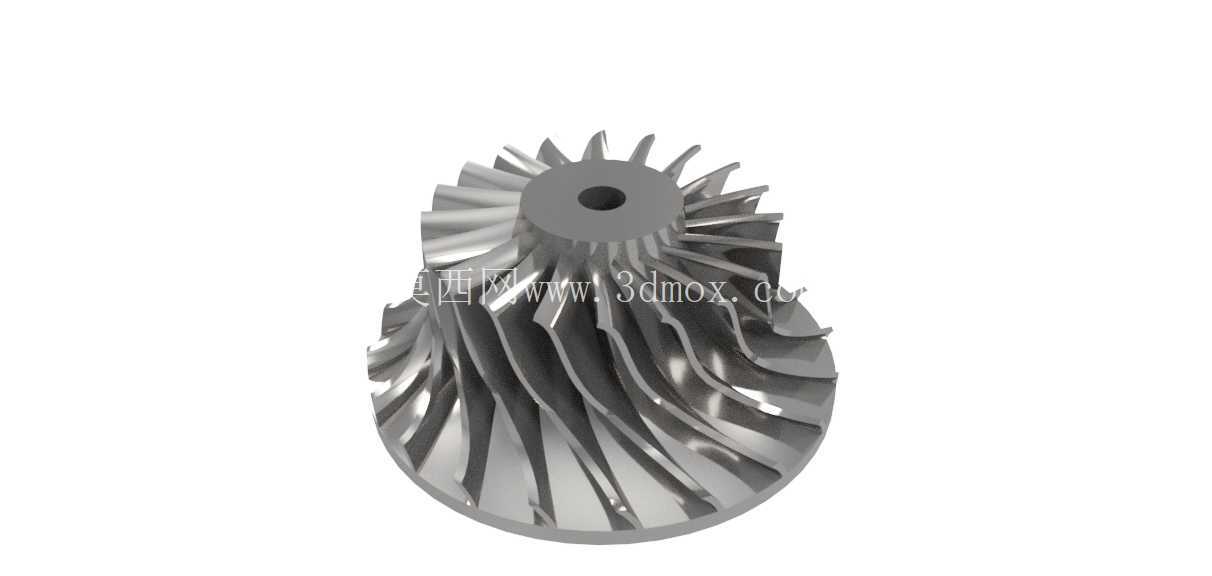

在流体输送类设备的核心部件设计中，叶轮的结构合理性直接决定整台设备的运行效率与工况适配性，这类带空间扭曲叶片的离心式叶轮，广泛应用在清水输送离心泵、小型涡轮增压器、工业流程流体增压单元、实验室流体教学演示台架等场景中，是把原动机输入的机械能转化为流体压力能与动能的核心做功部件。实际工况里，叶轮需要在高速旋转状态下持续承接流体入口来流，通过叶片型面的导流作用完成流体的加速与转向，最终将具备稳定压力的流体输送到下游管路，因此叶片的型线顺滑度、叶片进出口安装角、轮盘与轮盖的配合间隙，都会直接影响设备的运行效率、运行噪音与抗气蚀性能。

从结构设计逻辑来看，这类叶轮采用全参数化的建模思路搭建，核心控制参数包含叶片数量、叶轮整体外径、轮毂安装孔直径、叶片入口宽度、叶片出口安装角、轮盘厚度这几个关键维度，所有几何特征都通过参数关联实现联动，调整任意核心参数时，整个叶轮的几何结构可以自动完成更新，不需要逐片重建叶片特征，能大幅缩短不同工况适配型号的迭代周期。建模过程中，叶片的空间型面通过多截面样条线拟合生成，每一条截面轮廓都结合流体流动的迹线方向设置约束，保证叶片表面从入口到出口的曲率连续，避免出现局部折角造成的流体脱流、局部涡流损失，同时轮盘与叶片衔接的位置做了平滑过渡处理，减少应力集中的同时，也能降低流体在轮盘表面的摩擦损失。

从安装边界来看，这类叶轮的中心轮毂位置设置有标准的安装定位孔，可直接与泵轴或者涡轮轴的轴端配合，通过键连接传递扭矩，轮毂的轴向定位面与轴肩的配合公差控制在合理区间，保证高速旋转时的同轴度要求，避免运行过程中出现动平衡超差引发的振动问题。叶轮的整体外径尺寸需要匹配对应泵体或者涡轮壳体的蜗室内径，安装后叶片外缘与壳体内壁的间隙控制在合理范围，间隙过大会造成流体回流降低效率，间隙过小则容易在运行过程中出现刮蹭，损坏叶片或者壳体。叶片入口端的直径与吸入室的出口尺寸匹配，保证流体可以顺畅进入叶轮流道，不会在入口位置出现节流损失。

在实际工程应用中，这类叶轮的结构可以根据输送介质的特性做针对性调整，比如输送含小颗粒杂质的流体时，可以适当增加叶片厚度、减少叶片数量，降低杂质卡滞的概率；输送清水类低粘度介质时，可以适当增加叶片数量、减薄叶片厚度，提升流体的导流效率。建模过程中预留的参数化调整接口，也方便设计人员根据具体的工况参数快速调整结构，不需要从零开始搭建模型，同时建好的模型可以直接导入仿真模块做流场分析、结构强度校核，验证不同转速下的叶片应力分布、流道内的压力分布与速度分布，提前预判气蚀发生的位置，优化叶片入口角度提升抗气蚀性能。

从结构细节来看，每一片叶片的出口边都做了等厚修型处理，保证所有叶片的出口安装角一致性，避免因为叶片角度偏差造成的流体出流不均匀，降低蜗室内的水力脉动，进而减少设备运行过程中的振动与噪音。轮盘的背面设置有平衡修正结构，在完成叶轮的精加工后，可以通过动平衡测试在对应位置去除少量材料，保证叶轮的动平衡精度达到高速旋转的要求，避免长期运行过程中因为不平衡量造成轴承磨损、轴封泄漏等问题。这类参数化的叶轮模型，既可以作为实际产品开发的设计基础，也可以作为机械设计教学过程中的演示案例，帮助学习者理解离心式流体机械的做功原理、参数化建模的逻辑以及核心结构参数对设备性能的影响，在结构设计阶段就能把加工工艺性、装配可行性、运行可靠性的要求融入到几何特征中，减少后续样机试制阶段的问题整改次数。
