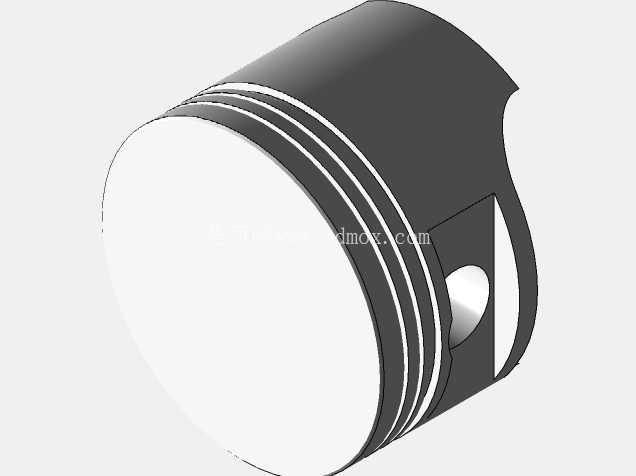

摩托车发动机活塞组件结构设计

　　这款活塞是摩托车内燃动力单元的核心往复构件，日常主要承担燃烧室燃气压力承接、动力向连杆组件传递的核心作用，在小排量通勤摩托、越野摩托的单缸风冷、小排量水冷动力平台中都有广泛适配场景，直接决定动力输出的平顺性与整机运行寿命。从实际工况适配来看，活塞顶部直接接触燃烧室高温燃气，工作瞬间顶面温度可突破两百摄氏度，因此设计阶段首先考虑了顶面的受热均匀性，采用平顶基础轮廓适配多数小排量摩托的紧凑型燃烧室布局，避免挤气区域出现应力集中点，同时顶面边缘做了微小倒角处理，规避装配过程中与缸盖气门的运动干涉，哪怕是正时链条出现小幅跳齿的极端工况下，也能降低气门撞击活塞顶的概率。

　　活塞环带区域设计了三道环槽结构，上方两道为气环安装位，最下方为油环安装位，环槽的加工精度直接决定缸内密封效果：气环负责阻断燃烧室高压燃气向曲轴箱窜动，油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽的轴向宽度、径向深度都严格匹配对应排量机型的活塞环规格，槽底做了微小卸荷结构，避免活塞环在热胀状态下出现卡滞，哪怕是长时间高转速爬坡工况，活塞环也能保持正常的张紧力与往复运动自由度。活塞销座区域位于活塞裙部内侧，采用对称式凸台结构，销孔的同轴度公差控制在微米级，适配全浮式活塞销的安装需求，工作过程中活塞销可在销座与连杆小头衬套之间小幅转动，让磨损均匀分布在接触表面，延长组件使用寿命。销座外侧设计了卡簧安装槽，用于限制活塞销的轴向窜动，避免活塞销端部刮蹭缸体内壁造成拉缸故障。活塞裙部采用了变椭圆中凸型线设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，当活塞在缸体内受热膨胀后，裙部会逐渐趋近正圆形，始终保持与缸壁的均匀贴合，既不会出现冷机敲缸的异响，也不会出现热机胀缸拉缸的故障。裙部表面预留了涂层加工余量，实际量产时可喷涂石墨或二硫化钼涂层，降低冷启动阶段的摩擦阻力，减少裙部与缸壁的磨损量。

　　从安装边界来看，这款活塞的外径严格对应选定排量摩托的缸径规格，活塞总高度适配对应机型的冲程长度，压缩高度匹配连杆小头与曲轴曲柄的运动行程，装配时活塞顶部的标记点需要对准排气侧方向，确保气门避让坑与进排气门的运动轨迹完全重合，不会出现运动干涉。实际建模过程中，所有圆角、倒角都严格按照机加工工艺要求设计，没有出现尖锐直角结构，避免热处理阶段出现应力集中导致的开裂问题，同时所有配合面的公差都预留了合理的热膨胀间隙，适配铝合金活塞材料比铸铁缸体更大的热膨胀系数，确保从冷启动到全负荷热机的全工况区间内，活塞都能在缸体内顺畅往复运动，不会出现卡滞、异响问题。

　　在动力传递路径上，活塞承接的燃气爆发压力通过活塞销传递给连杆，再由连杆转化为曲轴的旋转运动输出，因此活塞的整体刚度分布经过了针对性优化，销座与活塞顶之间的过渡区域做了加强筋结构，在不额外增加活塞整体重量的前提下，提升了活塞的结构强度，避免高转速工况下活塞出现变形，导致环带密封失效、裙部偏磨等问题。针对风冷摩托的散热需求，活塞裙部内侧设计了导流结构，可引导曲轴箱内的冷却气流冲刷活塞内腔顶部，带走部分燃烧室传递下来的热量，降低活塞整体的工作温度，减少热负荷带来的材料性能衰减。
