航模无刷电调三维结构设计模型

航模动力系统里，电调是连接飞控与无刷电机的核心功率部件，承担着将电池直流电能转换为三相交流电、根据飞控信号实时调整电机转速的核心作用，在穿越机、固定翼航模、多旋翼无人机等各类航空模型场景中，电调的响应速度、电流承载能力、安装适配性直接决定了整机动力表现与飞行可靠性。本次构建的三维模型完全参照同规格量产电调的实测尺寸完成，还原了70A电流等级电调的全部结构细节，可直接用于航模整机装配干涉检查、动力舱布局设计、定制化散热结构开发等实际工程场景。

从实际使用场景来看，3-8S供电规格的70A电调多用于5-7寸穿越机、30-40级固定翼航模、中小型多旋翼航拍平台，这类应用场景对电调的安装空间要求极为苛刻，动力舱内部往往需要同时布置电池、接收机、图传、飞控等多个部件，电调的外形尺寸、接线端位置、固定孔位直接影响整机的重心排布与布线合理性。建模过程中首先对实物进行了全尺寸测绘，主体外壳长度、宽度、厚度均严格匹配实物，三个输出焊盘端的间距、孔径完全参照实物PCB布局设计，输入电源端的正负极焊盘位置也做了1:1还原，确保模型导入整机装配环境后，能够真实模拟接线后的空间占用情况，避免实际装机时出现焊盘与机架结构干涉、接线弯折半径不足导致的线芯断裂等问题。

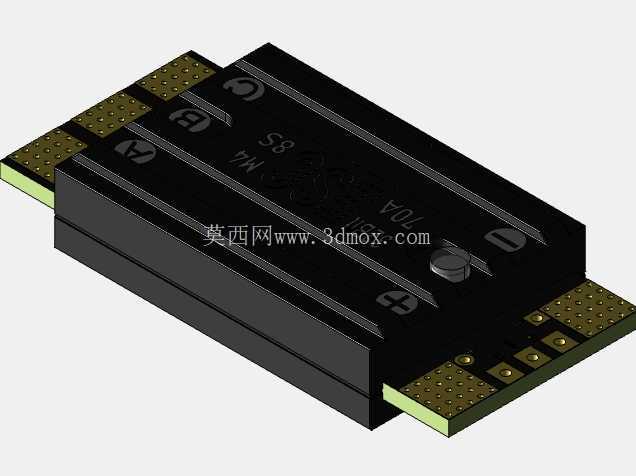

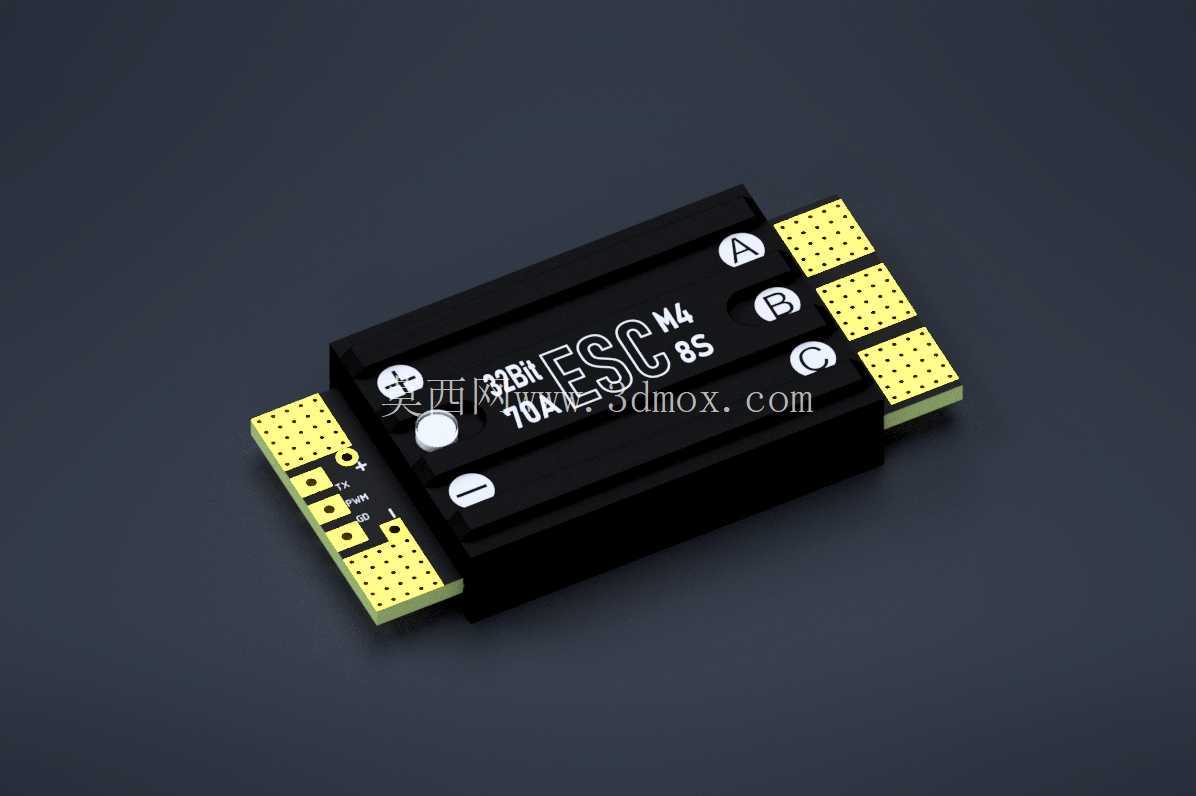

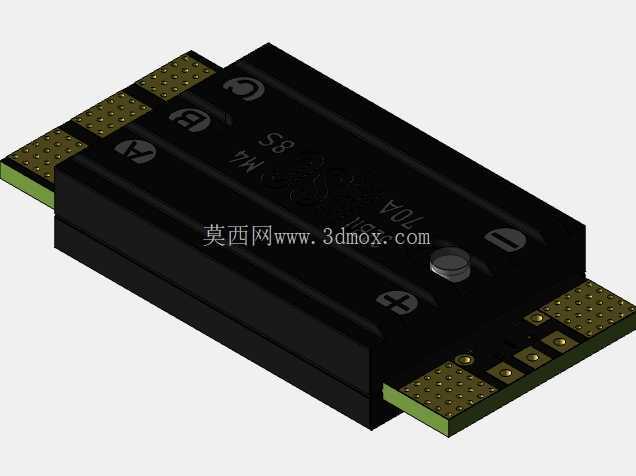

结构设计层面，模型还原了电调外壳的散热鳍片凸起结构，这类结构是大电流电调提升被动散热能力的关键设计，70A持续电流工况下电调MOS管的发热量较大，外壳表面的微凸棱条能够增加与空气的接触面积，配合航模飞行时的迎面气流实现高效散热，建模时没有简化这部分细节，鳍片的高度、间距、排布方式均与实物一致，可用于后续仿真分析时的散热边界条件设定。三个三相输出端分别标注A、B、C相标识，标识位置与丝印大小完全参照实物，方便装配时对应电机三相线序，避免接错线序导致电机反转的问题。电源输入端的正负极标识也做了对应还原，凸起的正负号标识与外壳一体成型，符合量产产品的注塑外壳结构特征。

安装边界方面，模型预留了电调两端的固定孔位位置，孔位间距与常用的航模机架安装位匹配，设计人员可直接根据模型的孔位坐标调整机架的电调安装座尺寸，无需反复打样测试适配性。电调整体采用扁平式布局设计，厚度控制在适配多数航模动力舱的安装尺寸范围内，既可以采用卧式粘贴安装，也可以通过固定孔实现螺丝锁紧安装，两种安装方式的空间占用情况都能通过模型直观呈现。值得注意的是，同系列70A与80A电调采用了完全一致的外壳尺寸与PCB布局，仅内部功率器件参数存在差异，因此该模型也可直接用于同系列80A规格电调的装配适配设计，减少重复建模工作量。

对于航模结构设计人员而言，准确的电调三维模型能够大幅缩短整机开发周期，在方案设计阶段就可以完成动力系统的布局排布，提前规避布线干涉、重心偏移、散热空间不足等常见问题。模型还原了电调接插件端的焊盘尺寸与伸出长度，设计人员可以直接在装配环境中搭配不同线径的硅胶线模型，模拟实际布线后的弯曲状态，确认线材与周边螺旋桨、机架臂等运动部件的安全距离，避免飞行过程中出现线材被螺旋桨打坏的安全隐患。外壳边缘的倒角细节也做了完整还原，没有出现尖锐直角结构，符合量产电子产品的外壳设计规范，也能真实反映电调装入狭窄动力舱时的通过性，避免因模型棱角简化导致的装配间隙误判。
