摩托车双减震后摇臂结构设计

该结构为两轮摩托车型配套的后悬架摇臂部件，主要承担后轮与车架之间的连接载荷传递功能，是后悬架系统的核心受力构件。从实际装车场景来看，这类双减震结构的摇臂多用于中小排量跨骑车型、越野摩托车型，相比单摇臂结构具备更高的侧向抗扭冗余，在非铺装路面行驶、重载载人的工况下，结构稳定性表现更突出，两侧减震器的载荷分配更均匀，长期使用下的形变量控制更易达标。

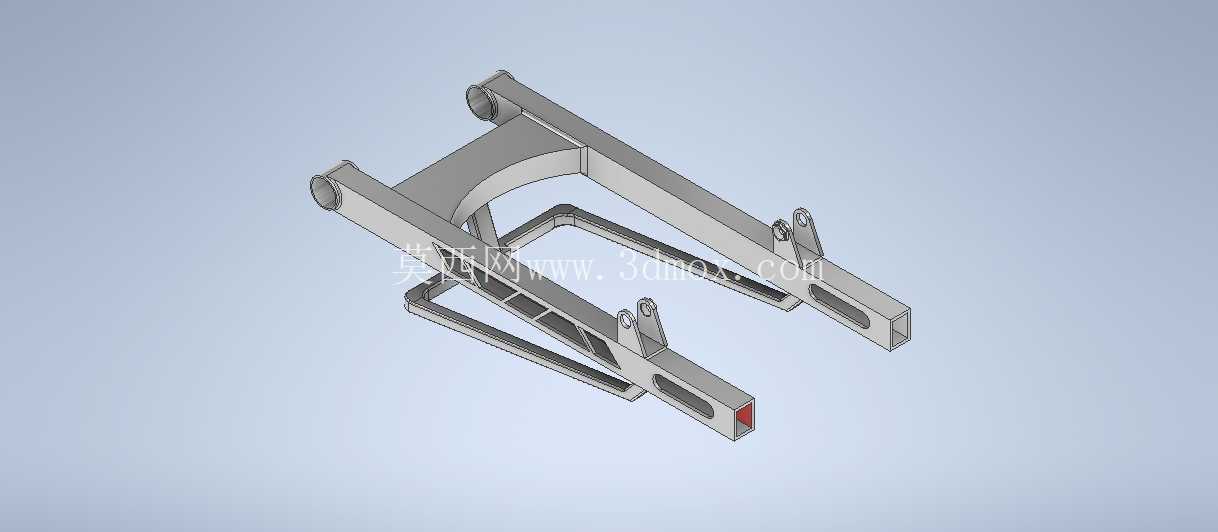

从功能特性上看，该摇臂前端设置同轴铰接衬套安装位，用于与车架后下部的铰接座配合，实现摇臂绕铰接轴的上下摆动，配合后减震器完成路面冲击的缓冲过滤；摇臂后端设置后轮轴安装槽，为后轮提供旋转支撑的安装基准，同时预留了链条调节的行程空间，可通过调整后轮轴在槽内的位置张紧传动链条；摇臂上部两侧设置的吊耳结构，为双后减震器提供下安装点，减震器上端连接至车架尾部座垫下方的安装位，形成完整的后悬架受力回路。摇臂侧面的镂空减重结构并非单纯的造型设计，是在保证结构强度的前提下，通过拓扑优化去除非受力区域的材料，降低簧下质量，提升悬架的响应速度，这对于越野场景下的车轮贴地性提升有明显作用。

设计思路上，该摇臂采用分体焊接式结构，主体由矩形截面管材冲压成型后拼焊而成，相比整体铸造结构具备更好的抗冲击韧性，焊接位置集中在受力较小的过渡区域，避免应力集中在铰接点、安装座等核心受力位置。两侧的减震器安装吊耳采用独立冲压件焊接在摇臂主体上，吊耳上的安装孔位同轴度公差控制在0.1mm以内，避免减震器安装后出现偏载导致的油封异常磨损。后轮轴安装槽的开口方向朝向车尾，方便后轮拆装维护，槽边设计有加强翻边，提升槽口的抗挤压能力，避免长期使用后槽口出现变形导致后轮定位偏移。摇臂前部的弧形加强筋连接左右两根主纵梁，抵消车辆过弯时产生的侧向扭力，防止摇臂出现横向形变导致后轮跑偏。

安装边界方面，前端铰接孔的中心距与车架铰接座的宽度匹配，衬套压装后与铰接轴的配合间隙控制在0.02-0.05mm之间，既保证摆动灵活性，又避免旷量产生的行驶异响；两侧减震器下安装点的同轴度、与前端铰接轴的平行度公差需严格控制，否则会导致减震器运动卡滞；后轮安装槽的宽度适配对应车型的后轮轮毂宽度，安装槽的长度预留了30mm左右的链条调节行程，满足链条磨损后的张紧调整需求；摇臂与后轮、传动链条、后挡泥板等周边部件的运动间隙需保留至少15mm的安全距离，避免颠簸工况下部件之间发生干涉碰撞。实际生产中，焊接完成后需对摇臂整体进行去应力退火处理，消除焊接内应力，防止使用过程中出现形变，所有安装孔位需在焊接完成后进行二次机加工，保证位置精度符合装配要求。
